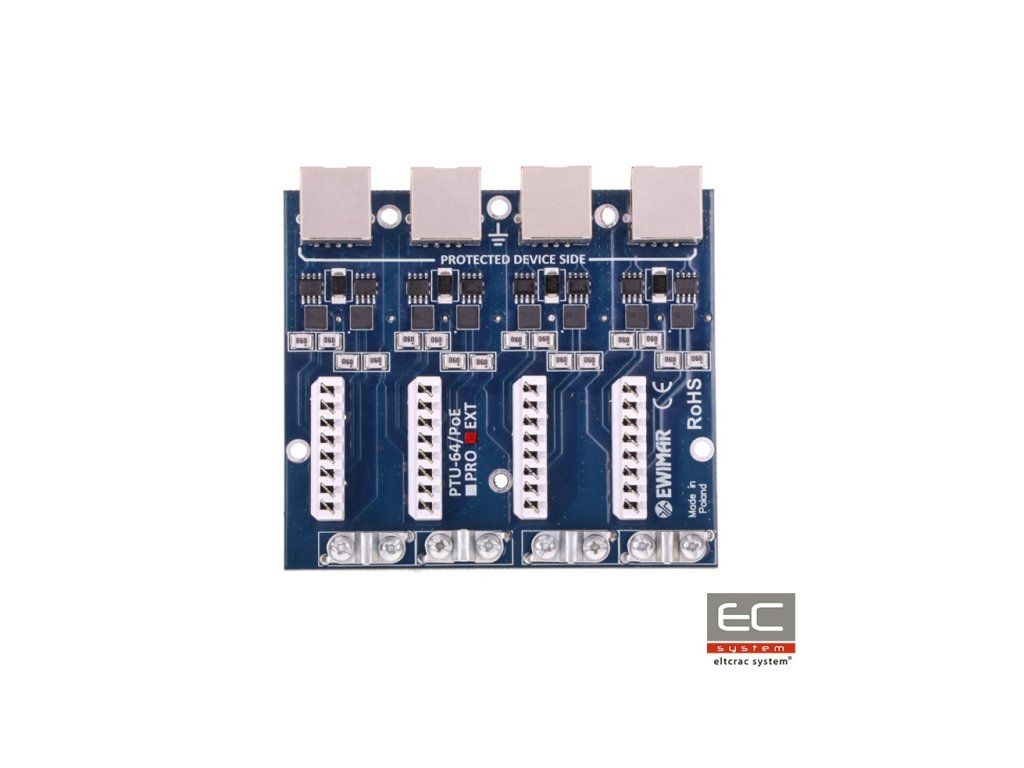

PTU-64-EXT/PoE - modul de limitare a supratensiunii pentru rețele LAN Gigabit Ethernet cu 4 canale - EWIMAR
PTU-64-EXT/PoE este un modul cu patru canale responsabil pentru protecția împotriva supratensiunii, de exemplu, pentru camere IP, switch-uri LAN, routere, puncte de acces WiFi și alte dispozitive care funcționează în rețele de 1 Gbit. Dispozitivul este compatibil cu sistemele de cablare UTP și FTP de categoria 5, 5e și 6. Modulul este destinat rețelelor 100Base-Tx, 1000Base-T/Tx. Parametrii excelenți de transfer al datelor și o mare rezistență la șocuri sunt obținuți datorită utilizării componentelor inovatoare de circuite imprimate multi-strat. PTU-64-EXT/PoE folosește tehnologia MOSFET, ceea ce permite atingerea unui nivel foarte înalt de protecție împotriva supratensiunilor și a schimbărilor bruște de potențial. Alimentarea dispozitivelor LAN este protejată împotriva deteriorării prin circuite de protecție independente pentru alimentarea PoE, care elimină creșterile de tensiune între perechile 1,2 - 3,6 și 4,5 - 7,8 cauzate de supratensiuni induse de descărcări electrice sau creșteri necontrolate de tensiune. Pe partea protejată (DEVICE) sunt utilizate prize RJ-45, ceea ce permite reconectarea rapidă a cablurilor. Partea neprotejată este echipată cu conectori de tip LSA, care permit conectarea directă a cablurilor fără utilizarea conectorilor RJ-45. Această soluție garantează o protecție eficientă împotriva supratensiunii și creează un sistem de conexiune Patch Panel pentru montarea directă a cablurilor LAN. Pentru montarea modulului este necesară utilizarea unei baze dedicate PTU/PTF-6-RACK, care poate găzdui maximum 4 module de tipuri diferite.
Dispozitivul asamblat creează un patch panel cu limitator de supratensiune
Specificatii tehnice:
Linie de date
Număr de canale LAN
4
Standarde Ethernet suportate
10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx
Compatibilitate cu cablarea
Categoria 5, 5e și 6
Conector de intrare (partea neprotejată)
Conector LSA
Conector de ieșire (partea protejată)
Soclu RJ-45, ecranat, categoria 6
Tensiune nominală DC (linie-la-pământ) UN
90V DC
Tensiune maximă de operare (linie-la-pământ) UC
110V DC
Nivel de protecție 1kV/s (linie-la-pământ) UP
600V
Curent de descărcare (8/20µS, linie-la-pământ) Iimp
2kA
Tensiune nominală DC (linie-la-linie) UN
3,3V DC
Tensiune maximă de operare (linie-la-linie) UC
3,5V DC
Nivel de protecție 1kV/s (linie-la-linie) UP
<8V
Curent de descărcare (8/20µS, linie-la-linie) Iimp
75A (2kA după activarea MOSFET)
Linii protejate
1-2, 3-6, 4-5, 7-8
Capacitate (linie-la-linie) @1MHz
5pF
Capacitate (linie-la-pământ) @1MHz
2-3pF
Element de separare
Ștecher MOSFET
Rezistență în serie
6 / linie
Curent nominal IN
300mA / linie
Linie PoE
Tensiune nominală DC (linie-la-linie) UN
57V DC
Tensiune maximă de operare (linie-la-linie) UC
64V DC
Nivel de protecție UP
75V (după activarea MOSFET)
Curent de descărcare (8/20µS, linie-la-linie) Iimp
73A (2kA după activarea MOSFET)
Tensiune nominală DC (linie-la-pământ) UN
90V DC
Tensiune maximă de operare (linie-la-pământ) UC
110V DC
Nivel de protecție 1kV/s (linie-la-pământ) UP
600V
Curent de descărcare (8/20µS, linie-la-pământ) Iimp
