Protectie de supratensiune cu 8 canale din seria ECO cu protecție PoE pentru instalații Gigabit Ethernet

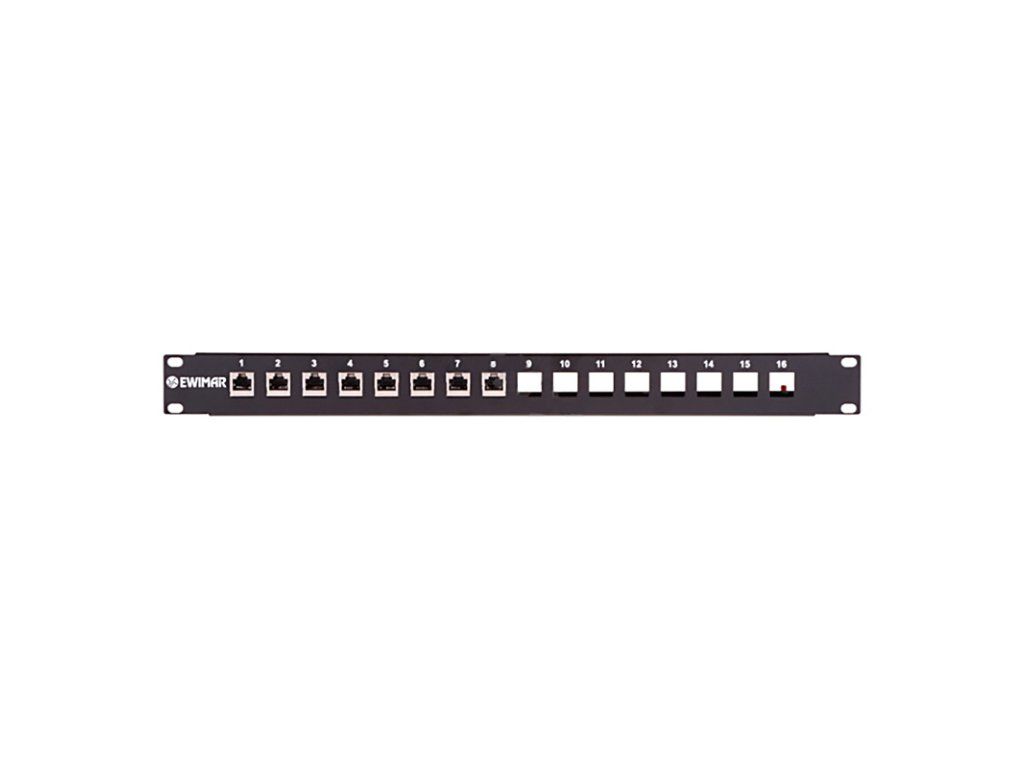

PTF-68R-ECO/PoE este o protecție cu 8 canale destinată rețelelor Gigabit Ethernet. Dispozitivul este compatibil cu cabluri UTP și FTP de categoria 5, 5e și 6. Modulul este destinat rețelelor 100Base-Tx, 1000Base-T/Tx. Protecția este formată din două module PTU-64-ECO, montate pe o bază specială PTU/PTF-6-RACK. Este destinată montării în rack RACK 19" pe șina din față pentru utilizare standard sau pe șina din spate cu ajutorul suporturilor unghiulare LK-MOUNT, în cazul utilizării pentru înregistratoare IP-CCTV.
Pe partea din față, care este partea protejată (DEVICE), sunt folosite prizele RJ-45, la care sunt conectate porturile switch-urilor LAN. Partea neprotejat (LINE) este formată din prizele plasate în spate, la care sunt conectate liniile lungi ale infrastructurii LAN. Amplasarea prizelor părții neprotejat în spatele limitatorului este condiționată de necesitatea de a asigura o calitate înaltă a parametrilor de transmisie și un cros redus. Utilizarea plăcilor PCB multilayer și a componentelor moderne asigură conformitatea cu standardul de cablare de categorie 6 și teste corecte pentru frecvențe de 4x125MHz.
Sursele de alimentare ale dispozitivelor LAN sunt protejate împotriva deteriorării prin circuite independente de protecție a alimentării PoE, care elimină creșterea tensiunii între perechile 1,2 - 3,6 și 4,5 - 7,8 ca urmare a supratensiunilor generate de descărcările atmosferice sau a creșterilor necontrolate ale tensiunii. Protecția poate fi extinsă la maximum 16 canale prin montarea a două module suplimentare din seria PTF-64 sau PTU-64. Împământarea dispozitivului se realizează prin conectarea la un rack corect împământat RACK utilizând cablul de împământare furnizat. În plus, pentru a asigura protecția împotriva prafului pentru conectori și circuitele de protecție, se poate utiliza capacul PTU/PTF-COVER. Modalitatea recomandată de asigurare a celei mai înalte niveluri de protecție este utilizarea protecției pe ambele părți ale cablurilor: multi-canal pe partea switch-ului LAN și individual pe partea dispozitivelor terminale, de exemplu PTF-61-ECO/PoE. Dispozitivul este destinat instalațiilor LAN, care sunt complet amplasate în interiorul clădirii și nu sunt expuse transferurilor de scântei din alte instalații neprotejate.
Protecție completă de supratensiune pentru rețeaua gigabit
Specificație tehnică
PTF-68R-ECO/PoE
Linia de date
Numărul de canale LAN
8
Posibilitate de extindere
Până la 16 canale
Standardele Ethernet acceptate
10Base-T, 100Base-T, 1000Base-T
Compatibilitate cu cablarea
Categoria 5, 5e și 6
Conector de intrare (partea neprotejat)
Priza RJ-45, scutita, categoria 6
Conector de ieșire (partea protejată)
Priza RJ-45, scutita, categoria 6
Tensiunea nominală DC (linie-la-pământ) UN
90V DC
Tensiunea maximă de operare (linie-la-pământ) UC
110V DC
Nivelul de protecție 1kV/s (linie-la-pământ) UP
600V
Curentul de descărcare (8/20µS, linie-la-pământ) Iimp
100A
Tensiunea nominală DC (linie-la-linie) UN
3,3V DC
Tensiunea maximă de operare (linie-la-linie) UC
3,5V DC
Nivelul de protecție 1kV/s (linie-la-linie) UP
28V
Curentul de descărcare (8/20µS, linie-la-linie) Iimp
100A
Liniile protejate
1-2, 3-6, 4-5, 7-8
Capacitatea (linie-la-linie) @1MHz
15pF
Capacitatea (linie-la-pământ) @1MHz
2-3pF
Rezistență în serie
2,2 / linie
Curent nominal IN
300mA / linie
Linia PoE
Tensiunea nominală DC (linie-la-linie) UN
57V DC
Tensiunea maximă de operare (linie-la-linie) UC
64V DC
Nivelul de protecție UP
90V
Curentul de descărcare (8/20µS, linie-la-linie) Iimp
100A
Tensiunea nominală DC (linie-la-pământ) UN
90V DC
Tensiunea maximă de operare (linie-la-pământ) UC
110V DC
Nivelul de protecție 1kV/s (linie-la-pământ) UP
600V
Curentul de descărcare (8/20µS, linie-la-pământ) Iimp
