1-canal de protecție împotriva supratensiunilor seria ENG pentru sisteme IP cu protecție PoE în carcasă mini

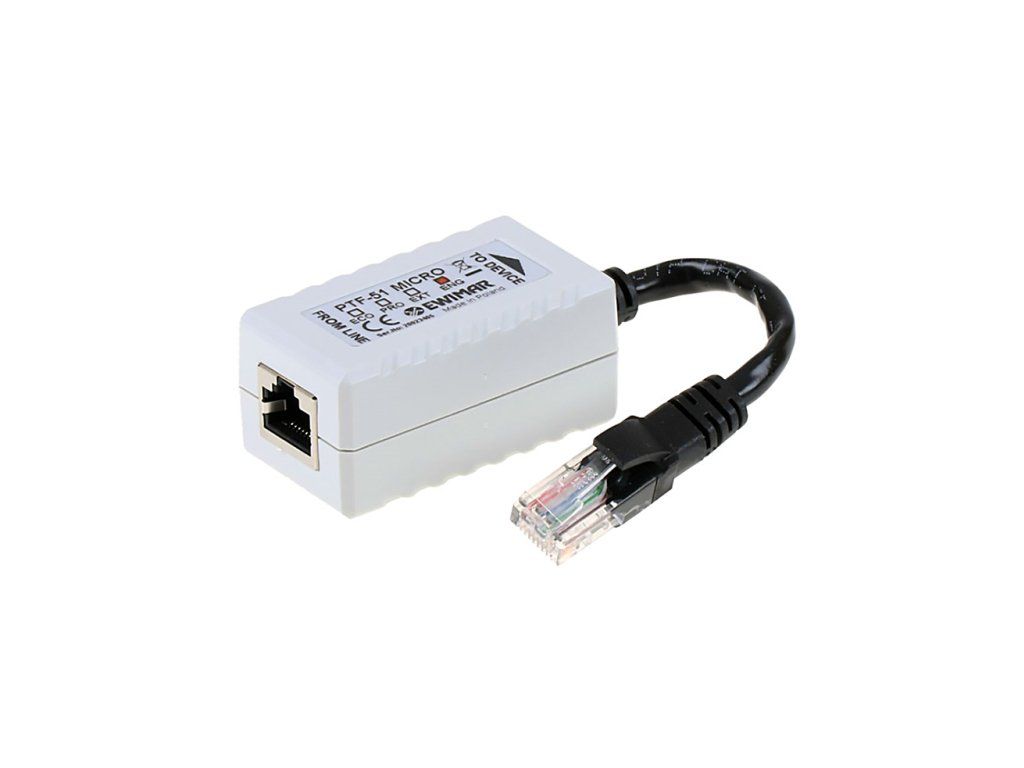

PTF-51-ENG/PoE/Micro este un circuit de protecție împotriva supratensiunilor modern miniatural, care folosește soluția Extreme No Ground. Destinat protecției rețelelor LAN, unde este o problemă să se aducă linia de împământare PE la fiecare cameră sau alt echipament terminal LAN. Protecția poate fi utilizată și pentru a proteja camerele externe, dar în acest caz protecția va fi limitată doar la eliminarea unui impuls electromagnetic mic, indus în cablul LAN. Tehnologia MOSFET
garantează o eliminare de trei ori mai eficientă a supratensiunilor care apar în cadrul liniilor de transmisie, ceea ce contribuie la o sensibilitate mai mică a echipamentului la deteriorări cauzate de curenți de șoc pe termen lung.
Dispozitivul colaborează cu rețele LAN 10-BaseT și 100-BaseT, bazate pe cabluri UTP de categorie 5 sau 6. Dimensiunile mici și cablul integrat cu conector RJ45 permit o conectare simplă și rapidă. Este ideal pentru protecția camerelor IP industriale, echipate cu baze originale, care ascund accesorii și toate conexiunile. PTF-51-ENG/PoE/Micro garantează protecție împotriva efectelor supratensiunilor și fulgerelor, precum și împotriva vandalismului (activitatea paralizatorilor).
Pentru a#realiza eficiența maximă a limitatorului din seria ENG, este necesară utilizarea unui limitator de minim serie PRO pe cealaltă parte a cablului (în versiunea de 1 canal sau mai multe canale) și asigurarea împământării corecte a acestuia.
Exemple de instalări corecte fără utilizarea împământării pe partea camerelor
Specificație tehnică
PTF-51-ENG/PoE/Micro
Linii de date
Număr de canale LAN
1
Standarde Ethernet acceptate
10Base-T, 100Base-T
Compatibilitate cu cabluri
Categorie 5, 5e și 6
Conector de intrare (cablul)
Priză RJ-45
Conector de ieșire (dispozitivul)
Cablul cu conector RJ-45
Tensiune nominală DC (linie-linie) UN
3,3V DC
Tensiune de lucru maximă (linie-linie) UC
3,5V DC
Nivel de protecție 1kV/s (linie-linie) UP C3
8V (după intervenția MOSFET)
Curentul de descărcare C1 (8/20µS, linie-linie) Iimp
600A
Liniile protejate
1-2, 3-6
Capacitate (linie-linie) @1MHz
6-15pF
Element izolant
Fuzibil MOSFET
Rezistență de serie
6 / linie
Curent nominal IN
300mA / linie
Linie PoE
Tensiune nominală DC (linie-linie) UN
58V DC
Tensiune de lucru maximă (linie-linie) UC
64V DC
Nivel de protecție UP C3
93V
Curentul de descărcare (8/20µS, linie-linie) Iimp C3
600A
Perechi protejate
(1+2)-(3+6), (4+5)-(7+8)
Standard de lucru PoE
Compatibil cu IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
General
Utilizare
În interior / Exterior doar în cutie suplimentară IP66
