Protecție împotriva supratensiunii de 16 canale serie ECO cu protecție PoE pentru instalații Gigabit Ethernet

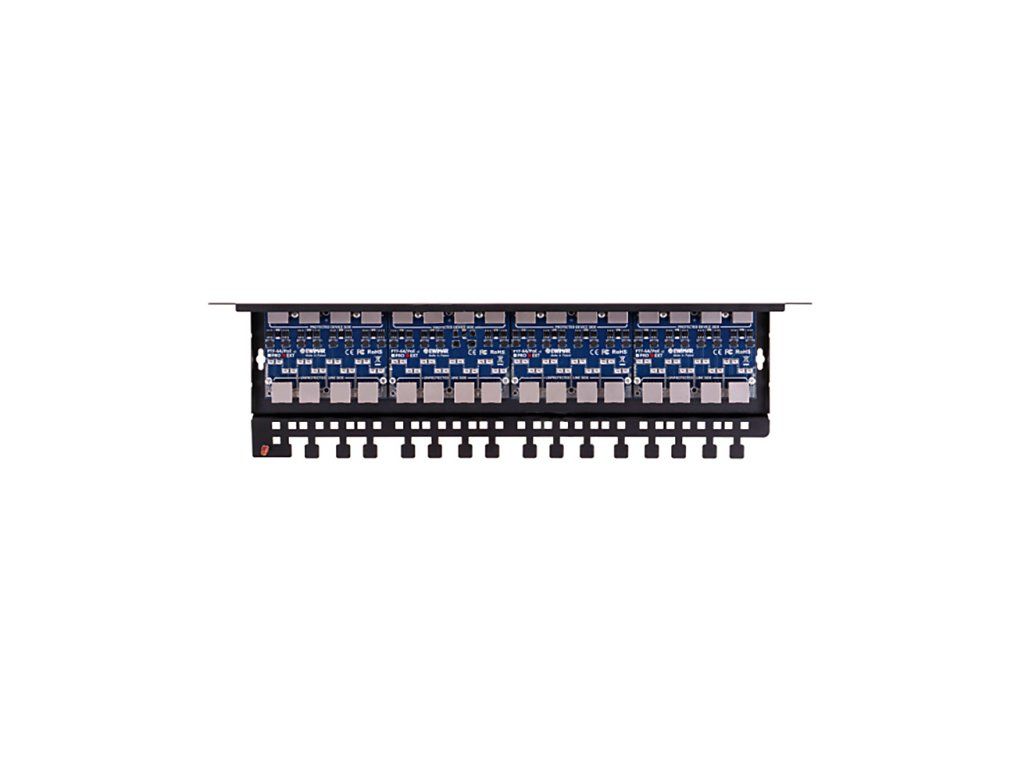

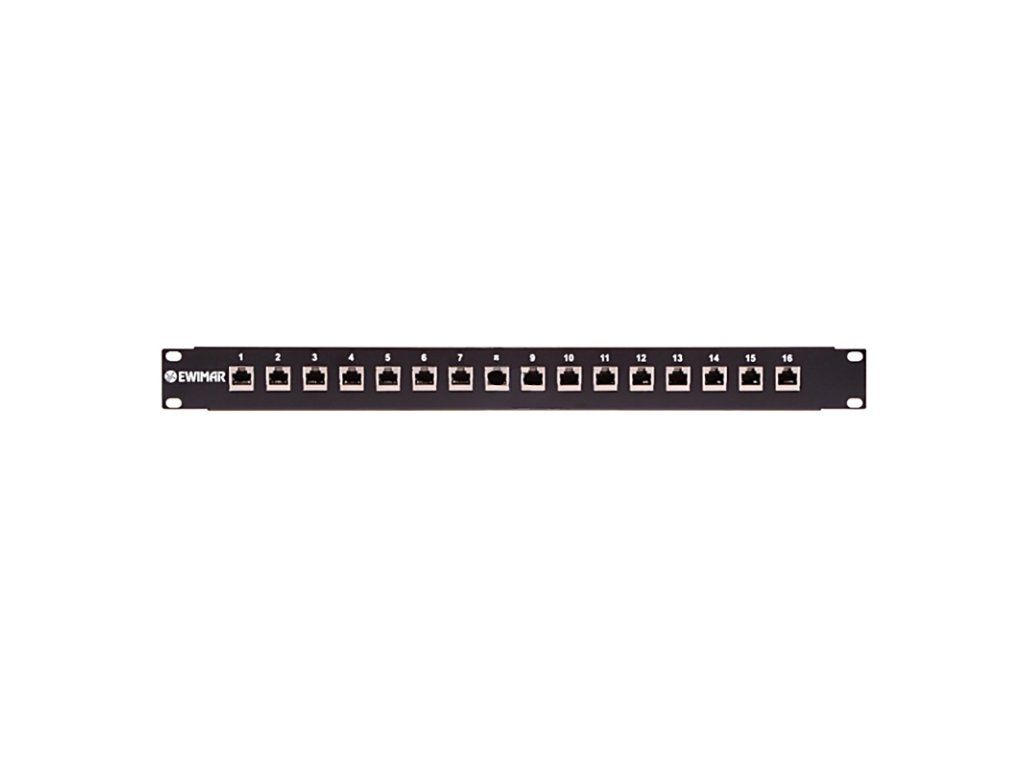

PTF-616R-ECO/PoE este un limitator de supratensiune de șaisprezece canale destinat rețelelor Gigabit Ethernet. Dispozitivul este compatibil cu cablurile UTP și FTP de categorie 5, 5e și 6. Modulul este destinat rețelelor 100Base-Tx, 1000Base-T. Limitatorul este format din patru module PTU-64-ECO, montate pe o bază dedicată PTU/PTF-6-RACK. Pe partea din față, care este partea protejată (DEVICE), sunt utilizate conectori RJ-45, la care se conectează porturile LAN ale switch-urilor. Partea neprotejată (LINE) este de asemenea formată din conectori RJ-45 amplasați pe partea din spate, la care se conectează liniile lungi din infrastructura rețelei LAN. Pentru a asigura continuitatea ecranării cablurilor FTP, este necesar să se utilizeze patchcord-uri ecranate. Amplasarea conectorilor părții neprotejate pe partea din spate a protecției este condiționată de necesitatea de a ține cont de calitatea înaltă a parametrilor de transmisie și de crosurile reduse.
Modulele seriei PTU-64 sunt soluții inovatoare cu eficiență ridicată în protecția împotriva supratensiunii și calitate înaltă a transmisiei. Utilizarea plăcilor PCB multilayer a condus la conformitatea cu standardul de categorie 6 al cablurilor și testele corespunzătoare pentru frecvențele 4 x 125MHz. Sursile de alimentare ale dispozitivelor LAN sunt protejate împotriva deteriorării prin circuite de protecție PoE independente, care elimină creșterea tensiunii între perechile 1,2 - 3,6 și 4,5 - 7,8 ca urmare a supratensiunilor cauzate de activitatea furtunoasă sau de creșterea necontrolată a tensiunii. Împământarea dispozitivului se face prin conectarea la un dulap rack adecvat împământat, utilizând cablul de împământare inclus. În plus, pentru asigurarea protecției împotriva prafului pentru conectori și circuitele limitatorului, se poate utiliza capacul PTU/PTF-COVER. Dispozitivul este destinat pentru instalații LAN care sunt complet interioare și nu sunt expuse la salturi de arc de la alte instalații neprotejate.
Exemplu de securitate completă a rețelei Gigabit Ethernet
Specificații tehnice
PTF-616R-ECO/PoE
Linie de date
Număr de canale LAN
16
Standarde Ethernet acceptate
10Base-T, 100Base-T, 1000Base-T
Compatibilitate cu cabluri
Categorie 5, 5e și 6
Conector de intrare (parte neprotejată)
Conector RJ-45, ecranat, categoria 6
Conector de ieșire (parte protejată)
Conector RJ-45, ecranat, categoria 6
Tensiune nominală continuă (linia-pământ) UN
90V DC
Tensiune maximă de operare continuu (linia-pământ) UC
110V DC
Nivel de protecție 1kV/s (linia-pământ) UP
600V
Curent de descărcare (8/20µS, linia-pământ) Iimp
100A
Tensiune nominală continuă (linia-linía) UN
3,3V DC
Tensiune maximă de operare continuu (linia-linía) UC
3,5V DC
Nivel de protecție 1kV/s (linia-linía) UP
28V
Curent de descărcare (8/20µS, linia-linía) Iimp
100A
Linii protejate
1-2, 3-6, 4-5, 7-8
Capacitate (linia-linía) @1MHz
15pF
Capacitate (linia-pământ) @1MHz
2-3pF
Rezistență serie
2,2 / linia
Curent nominal IN
300mA / linia
Linia PoE
Tensiune nominală continuă (linia-linía) UN
57V DC
Tensiune maximă de operare continuu (linia-linía) UC
64V DC
Nivel de protecție UP
90V
Curent de descărcare (8/20µS, linia-linía) Iimp
100A
Tensiune nominală continuă (linia-pământ) UN
90V DC
Tensiune maximă de operare continuu (linia-pământ) UC
