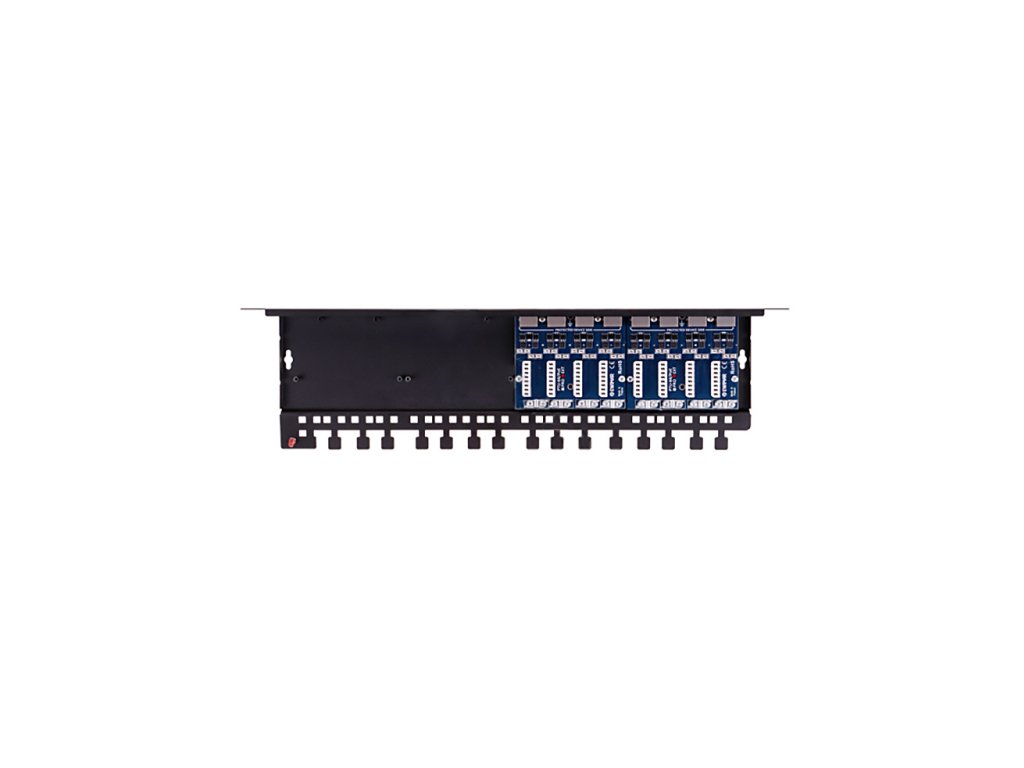

Protecție împotriva supratensiunilor cu 8 canale din seria ECO cu protecție PoE pentru instalații Gigabit Ethernet PTU-68R-ECO/PoE este o protecție pe 8 canale destinată rețelelor Gigabit Ethernet. Dispozitivul este compatibil cu cablajul UTP și FTP de categoria 5, 5e și 6.
Modulul este destinat rețelelor 100Base-Tx, 1000Base-T/Tx. Protecția este formată din două module PTU-64-ECO, montate pe o bază dedicată PTU/PTF-6-RACK. Este destinat montării în rack-ul RACK 19" pe șina frontală pentru utilizare standard sau pe șina din spate folosind suporturi unghiulare LK-MOUNT, în cazul utilizării cu înregistratoare IP-CCTV.

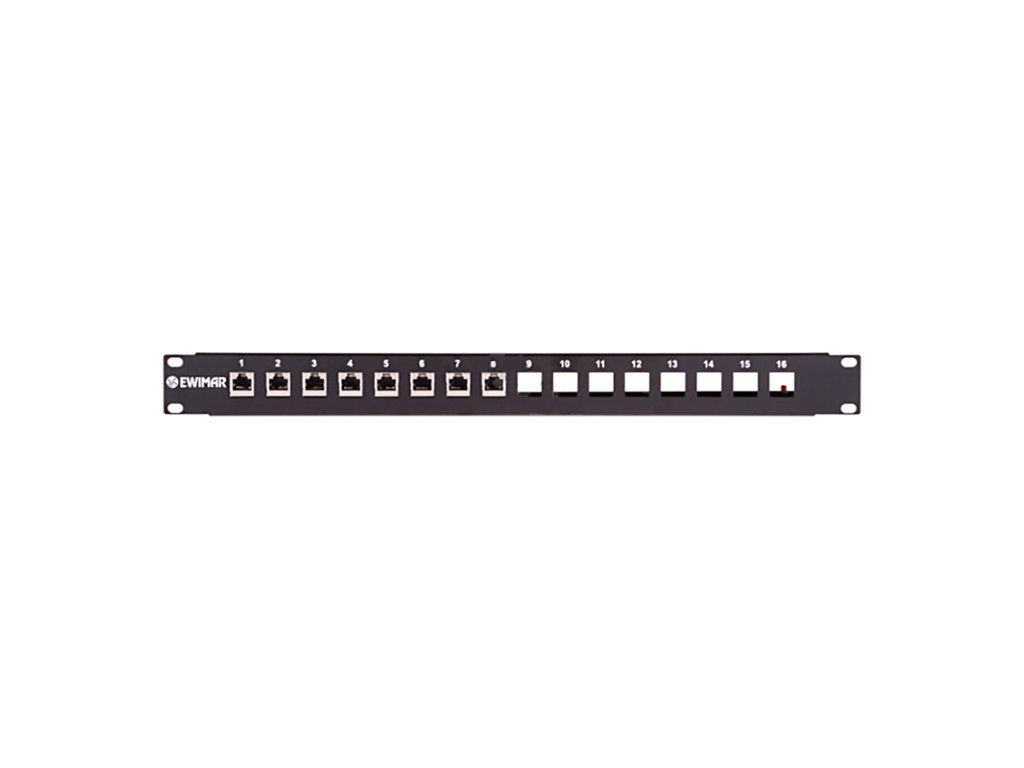

Pe partea frontală, care este partea protejată
(ECHIPAMENTE) sunt folosite prize RJ-45 la care sunt conectate porturile LAN ale switch-urilor. Partea neprotejat (LINIE) este formată din prize LSA plasate în spate, la care sunt conectate liniile lungi de infrastructură LAN fără utilizarea conectorilor RJ-45. O astfel de soluție garantează o protecție eficientă împotriva supratensiunilor și creează un sistem de conectare Patch Panel pentru montarea directă a cablurilor LAN. Utilizarea plăcilor de circuite multi-strat și a componentelor moderne garantează conformitatea cu standardul de cablare de categoria 6 și testele corecte pentru frecvențe de 4x125MHz. Sursele de alimentare ale echipamentelor LAN sunt protejate împotriva daunelor de circuite independente de protecție a puterii PoE, care elimină creșterea tensiunii între perechile 1,2 - 3,6 și 4,5 - 7,8. în urma supratensiunilor cauzate de furtuni sau de creșterea necontrolată a tensiunii. Protecția poate fi extinsă la maximum 16 canale prin montarea pe bază a două module suplimentare din seria PTF-64 sau PTU-64. Împământarea dispozitivului se face prin conectarea la un rack corespunzător împământat RACK
folosind cablul de împământare inclus. În plus, pentru a asigura protecția împotriva prafului pentru conectori și circuite de protecție, se poate utiliza capacul
PTU/PTF-COVER. Cea mai recomandată metodă pentru a asigura cel mai înalt nivel de protecție este utilizarea protecțiilor pe ambele părți ale cablurilor: mai multe canale pe partea switch-ului LAN și individuale pe partea echipamentelor terminale, de exemplu PTF-61-ECO/PoE. Dispozitivul este destinat pentru instalația LAN, care se află complet în interiorul clădirii și nu este expus descărcărilor din alte instalații neprotejate. Exemplu de instalare a protecției Gigabit Ethernet folosind PTU-68 ca patch panel
Specificație tehnică PTU-68R-ECO/PoE Linia de date
