PTU-68R-EXT/PoE - securitate de rețea LAN Gigabit Ethernet cu 8 canale - EWIMAR

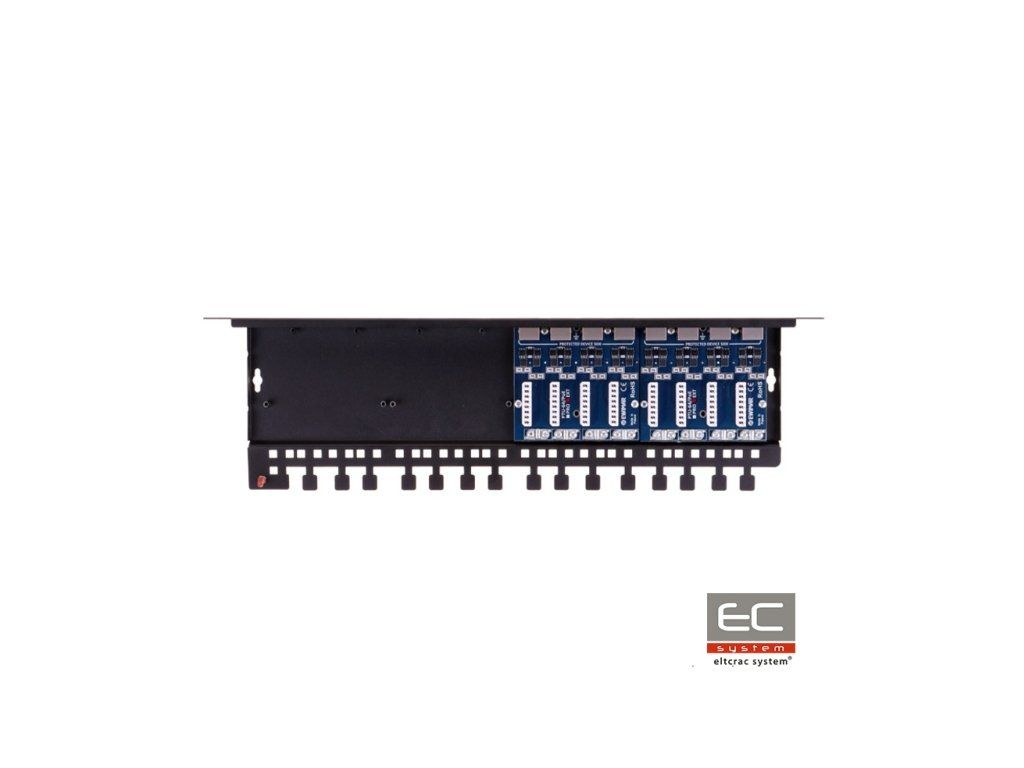

PTF-68R-EXT/PoE este o soluție de securitate cu opt canale destinată rețelelor Gigabit Ethernet. Dispozitivul este compatibil cu cablurile UTP și FTP, categoria 5, 5e și 6. Modulul este destinat rețelelor 100Base-Tx, 1000Base-T/Tx. Securitatea este formată din două module PTU-64-EXT, instalate pe o bază dedicată PTU/PTF-6-RACK. Pe fața frontală, care este partea protejată (DEVICE), sunt utilizate prizele RJ-45, la care sunt conectate porturile LAN ale switch-urilor. Partea neprotejat (LINE) este formată din conectori LSA amplasați la spate, la care sunt conectate lungimile lungi ale infrastructurii LAN fără utilizarea conectorilor RJ-45. Această soluție garantează o protecție eficientă împotriva supratensiunilor și creează un sistem de conectare Patch Panel pentru prinderea directă a cablurilor LAN. Modulele PTU-64 obțin parametrii excepționali de transfer de date și o calitate înaltă a protecției împotriva supratensiunilor datorită utilizării plăcilor PCB cu mai multe straturi și componentelor inovatoare în tehnologia MOSFET, prin care se poate atinge un nivel foarte înalt de protecție atât împotriva supratensiunilor, cât și împotriva salturilor bruste ale diferențelor de potențial. Sursele de alimentare ale dispozitivelor LAN sunt protejate împotriva deteriorării prin circuite independente de protecție a alimentării PoE, care elimină creșterea tensiunii între perechile 1,2 - 3,6 și 4,5 - 7,8 ca urmare a supratensiunilor cauzate de descărcările atmosferice sau de creșterile necontrolate de tensiune. Securitatea poate fi extinsă maximal la 16 canale prin instalarea a două module suplimentare din seria PTF-64 sau PTU-64 în bază. Uzemnarea dispozitivului se realizează prin conectarea sa la un dulap Rack corect uzemnat folosind conductorul de uzem fără fir. În plus, pentru asigurarea protecției împotriva prafului pentru conectori și circuitele de protecție, se poate utiliza capacul PTU/PTF-COVER. Modalitatea recomandată pentru a asigura cel mai înalt nivel de protecție este utilizarea protecțiilor pe ambele părți ale cablurilor: multi-canal pe partea switch-ului LAN și mono-canal pe partea dispozitivelor finale, spre exemplu PTF-61-EXT/PoE.
Exemplu de instalare a securității Gigabit Ethernet folosind PTU-68 ca patch panel
Specificații tehnice:
Linia de date
Număr de canale LAN
8
Posibilitate de extensie
Până la 16 canale
Standarde Ethernet suportate
10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx
Compatibilitate cu cabluri
Categoria 5, 5e și 6
Conector de intrare (partea neprotejat)
Conector LSA
Conector de ieșire (partea protejată)
Priză RJ-45, protejată, categoria 6
Tensiune nominală DC (linia-pământ) UN
90V DC
Max. tensiune de lucru constantă (linia-pământ) UC
110V DC
Nivelul de protecție 1kV/s (linia-pământ) UP
600V
Curent de descărcare (8/20µS, linia-pământ) Iimp
2kA
Tensiune nominală DC (linia-linia) UN
3,3V DC
Max. tensiune de lucru constantă (linia-linia) UC
3,5V DC
Nivelul de protecție 1kV/s (linia-linia) UP
<8V
Curent de descărcare (8/20µS, linia-linia) Iimp
75A (2kA după declanșarea MOSFET)
Liniile protejate
1-2, 3-6, 4-5, 7-8
Capacitate (linia-linia) @1MHz
5pF
Capacitate (linia-pământ) @1MHz
2-3pF
Element de decuplare
Fuză MOSFET
Rezistența în serie
6 / linie
Curent nominal IN
300mA / linie
Linia PoE
Tensiune nominală DC (linia-linia) UN
57V DC
Max. tensiune de lucru constantă (linia-linia) UC
64V DC
Nivelul de protecție UP
75V (după declanșarea MOSFET)
Curent de descărcare (8/20µS, linia-linia) Iimp
73A (2kA după declanșarea MOSFET)
Tensiune nominală DC (linia-pământ) UN
90V DC
Max. tensiune de lucru constantă (linia-pământ) UC
