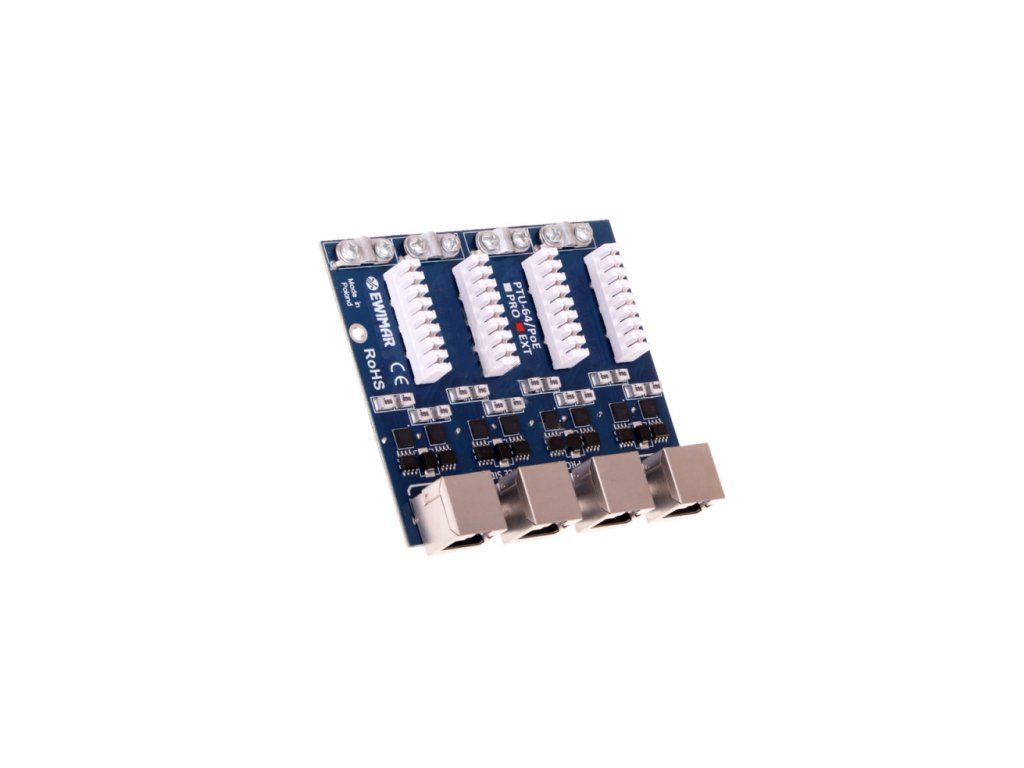

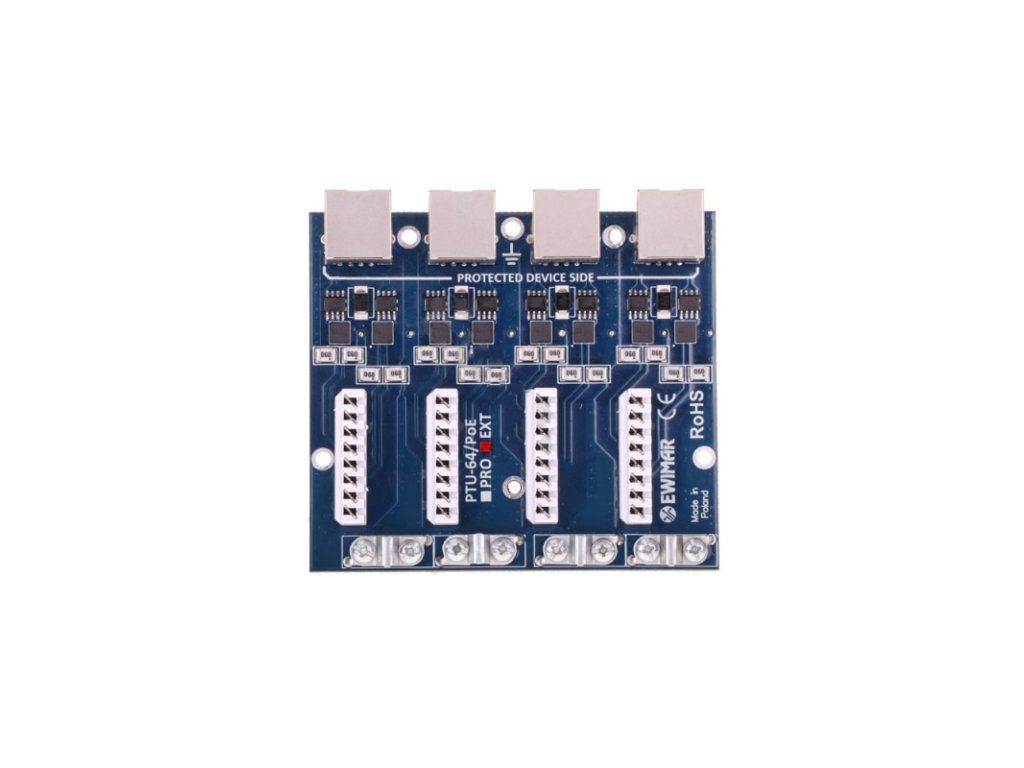

Modul de protecție împotriva supratensiunii cu 4 canale din seria ECO, cu protecție PoE pentru instalare Gigabit Ethernet
PTU-64-ECO/PoE este un modul cu patru canale responsabil de protecția împotriva supratensiunii, inclusiv pentru camerelor IP, switch-uri LAN, routere, puncte de acces WiFi și alte dispozitive care funcționează în rețele gigabit. Dispozitivul este compatibil cu cablajul UTP și FTP de categoria 5 și 6. Modulul este destinat rețelelor 100Base-Tx, 1000Base-T/Tx. Parametrii excelenți de transfer de date și rezistența ridicată la impulsuri de curent mari sunt obținute datorită componentelor inovatoare ale plăcilor de circuit imprimate multicamere. Sursele de alimentare ale dispozitivelor LAN sunt protejate împotriva deteriorării prin circuite independente de protecție PoE, care elimină creșterea de tensiune între perechile 1,2 - 3,6 și 4,5 - 7,8 ca urmare a supratensiunilor cauzate de descărcări atmosferice sau creșteri necontrolate de tensiune. Pe partea protejată (DEVICE) se folosesc prize RJ-45, ceea ce permite comutarea rapidă a cablurilor. Partea neprotejat este echipată cu conectori de tip LSA, care permit instalarea directă a cablurilor fără utilizarea conectorilor RJ-45. Această soluție garantează o protecție eficientă împotriva supratensiunii și creează un sistem de conectare Patch Panel pentru instalarea directă a cablurilor LAN. Pentru montarea modulului este necesară utilizarea bazei PTU/PTF-6-RACK, care poate acomoda maximum 4 module de diferite tipuri.
Dispozitivul asamblat formează un Patch Panel cu limitator de supratensiune
Specificatii tehnice
PTU-64-ECO/PoE
Linia de date
Numărul de canale LAN
4
Standarde Ethernet acceptate
10Base-T, 100Base-T, 1000Base-T
Compatibilitate cu cablaje
Categoria 5, 5e și 6
Conector de intrare (parte neprotejat)
Conector LSA
Conector de ieșire (parte protejat)
Priză RJ-45, ecranată, categoria 6
Tensiune nominală DC (linie-pământ) UN
90V DC
Tensiune maximă de funcționare constantă (linie-pământ) UC
110V DC
Nivel de protecție 1kV/s (linie-pământ) UP
600V
Curent impuls (8/20µS, linie-pământ) Iimp
100A
Tensiune nominală DC (linie-linie) UN
3,3V DC
Tensiune maximă de funcționare constantă (linie-linie) UC
3,5V DC
Nivel de protecție 1kV/s (linie-linie) UP
28V
Curent impuls (8/20µS, linie-linie) Iimp
100A
Linii protejate
1-2, 3-6, 4-5, 7-8
Capacitate (linie-linie) @1MHz
15pF
Capacitate (linie-pământ) @1MHz
2-3pF
Rezistență serie
2,2 / linie
Curent nominal IN
300mA / linie
Linie PoE
Tensiune nominală DC (linie-linie) UN
57V DC
Tensiune maximă de funcționare constantă (linie-linie) UC
64V DC
Nivel de protecție UP
90V
Curent impuls (8/20µS, linie-linie) Iimp
100A
Tensiune nominală DC (linie-pământ) UN
90V DC
Tensiune maximă de funcționare constantă (linie-pământ) UC
