Sistem de protecție la supratensiune cu 16 canale din seria ECO cu protecție PoE pentru instalatii Gigabit Ethernet

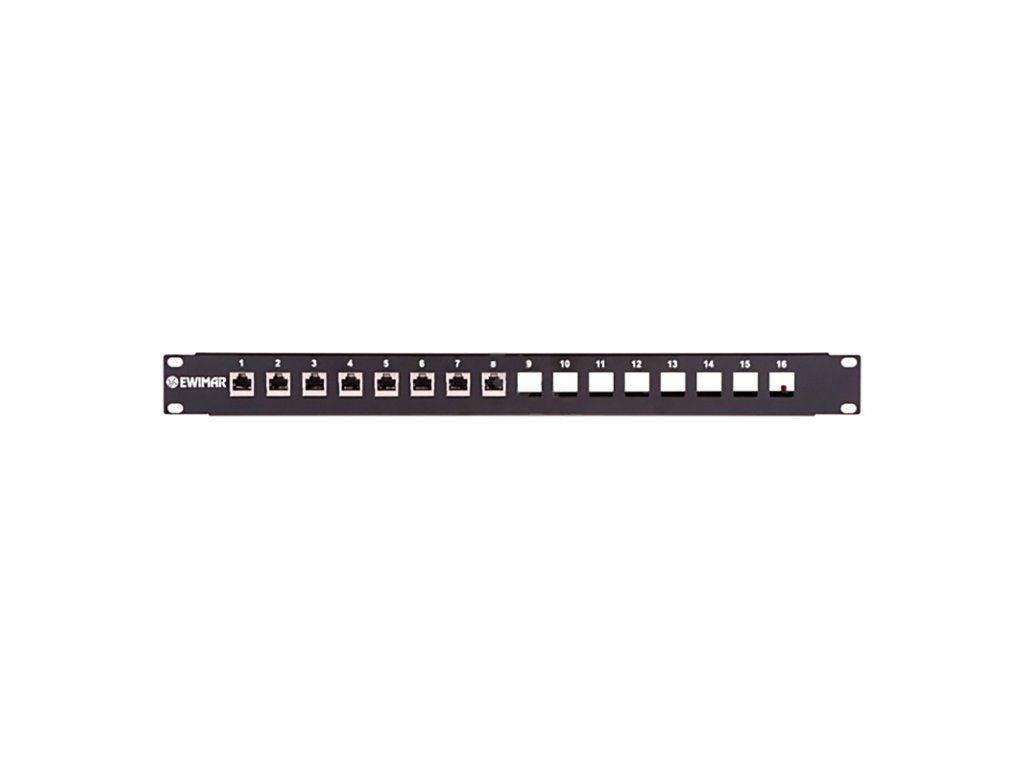

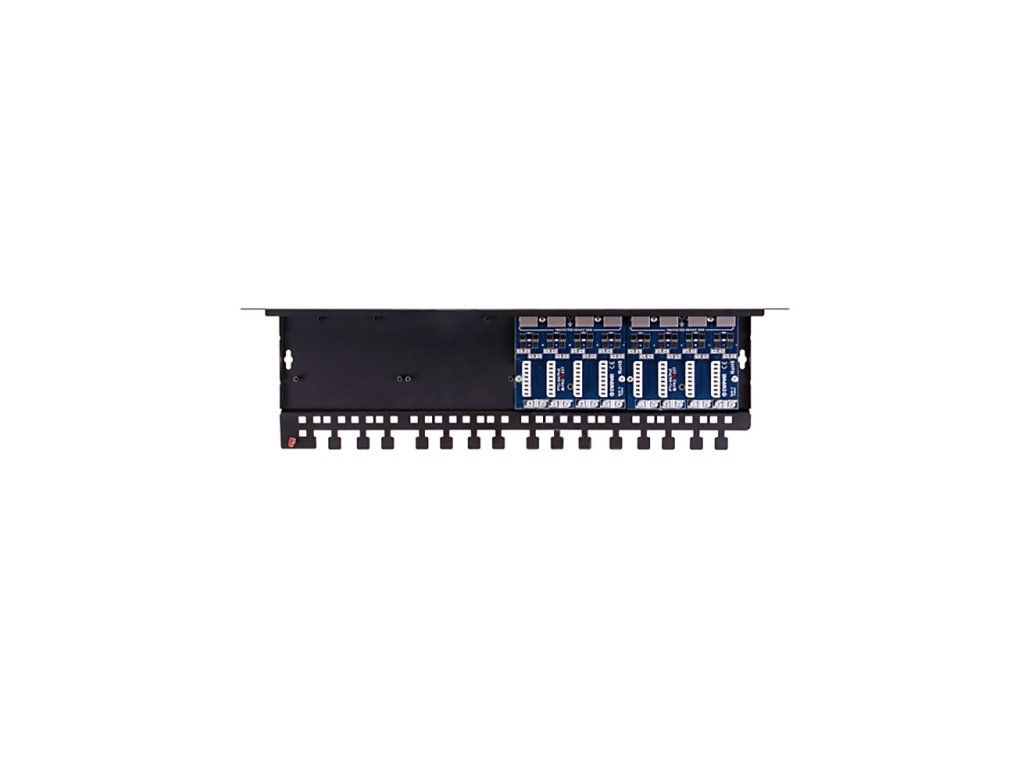

PTU-616R-ECO/PoE este un limitator de supratensiune cu șaisprezece canale destinat rețelelor Gigabit Ethernet. Dispozitivul este compatibil cu cablurile UTP și FTP categoria 5, 5e și 6. Modulul este destinat rețelelor 100Base-Tx, 1000Base-T. Limitatorul este format din patru module PTU-64-ECO, montate pe o bază dedicată PTU/PTF-6-RACK. Pe partea din față, care este partea protejată (DEVICE), au fost utilizate prize RJ-45, la care sunt conectate porturile comutatoarelor LAN. Partea neprotejat (LINE) este formată din conectorii LSA amplasați pe partea din spate, la care sunt conectate lungi linii de infrastructură a rețelei LAN fără utilizarea conectorilor RJ-45. O astfel de soluție asigură o protecție eficientă împotriva supratensiunilor și formează un sistem de conectare Patch Panel pentru conectarea directă a cablurilor LAN.
Module din seria PTU-64 sunt soluții inovatoare cu eficiență ridicată împotriva supratensiunilor și cu calitate superioară a transmiterii. Utilizarea plăcilor multiple de circuit imprimat a dus la conformitatea cu standardul de categoria 6 a cablajului și la teste corecte pentru frecvențe 4 x 125MHz. Sursele de alimentare ale dispozitivelor LAN sunt protejate împotriva deteriorării prin circuite de protecție independente la alimentarea PoE, care elimină creșterea tensiunii între perechile 1,2 - 3,6 și 4,5 - 7,8 din cauza supratensiunilor cauzate de descărcările electrice sau de creșterile necontrolate ale tensiunii. Împământarea dispozitivului se realizează prin conectarea la un rack corect împământat folosind cablul de împământare furnizat. În plus, pentru a asigura protecția împotriva prafului pentru prizele și circuitele limitatorului, se poate utiliza capacul PTU/PTF-COVER. Dispozitivul este destinat instalatiilor LAN, care sunt complet amplasate în interiorul clădirii și nu sunt expuse descărcărilor electrice din alte instalații neprotejate.
Protecție completă la supratensiune cu PTU-616, îndeplinind funcția de patch panel
Specificație tehnică
PTU-616R-ECO/PoE
Linie de date
Număr de canale LAN
16
Standarde Ethernet suportate
10Base-T, 100Base-T, 1000Base-T
Conformitate cu cablajul
Categoria 5, 5e și 6
Conector de intrare (partea neprotejat)
Conector LSA
Conector de ieșire (partea protejat)
Prize RJ-45, ecranate, de categoria 6
Tensiune nominală DC (linie-la-pământ) UN
90V DC
Tensiune maximă de operare (linie-la-pământ) UC
110V DC
Nivel de protecție 1kV/s (linie-la-pământ) UP
600V
Curent de descărcare (8/20µS, linie-la-pământ) Iimp
100A
Tensiune nominală DC (linie-la-linie) UN
3,3V DC
Tensiune maximă de operare (linie-la-linie) UC
3,5V DC
Nivel de protecție 1kV/s (linie-la-linie) UP
28V
Curent de descărcare (8/20µS, linie-la-linie) Iimp
100A
Linii protejate
1-2, 3-6, 4-5, 7-8
Capacitate (linie-la-linie) @1MHz
15pF
Capacitate (linie-la-pământ) @1MHz
2-3pF
Rezistență în serie
2,2 / linie
Curent nominal IN
300mA / linie
Linie PoE
Tensiune nominală DC (linie-la-linie) UN
57V DC
Tensiune maximă de operare (linie-la-linie) UC
64V DC
Nivel de protecție UP
90V
Curent de descărcare (8/20µS, linie-la-linie) Iimp
100A
Tensiune nominală DC (linie-la-pământ) UN
90V DC
Tensiune maximă de operare (linie-la-pământ) UC
110V DC
Nivel de protecție 1kV/s (linie-la-pământ) UP
600V
Curent de descărcare (8/20µS, linie-la-pământ) Iimp
