PTU-58R-PRO/PoE - securitate rețea LAN 8 canale - EWIMAR

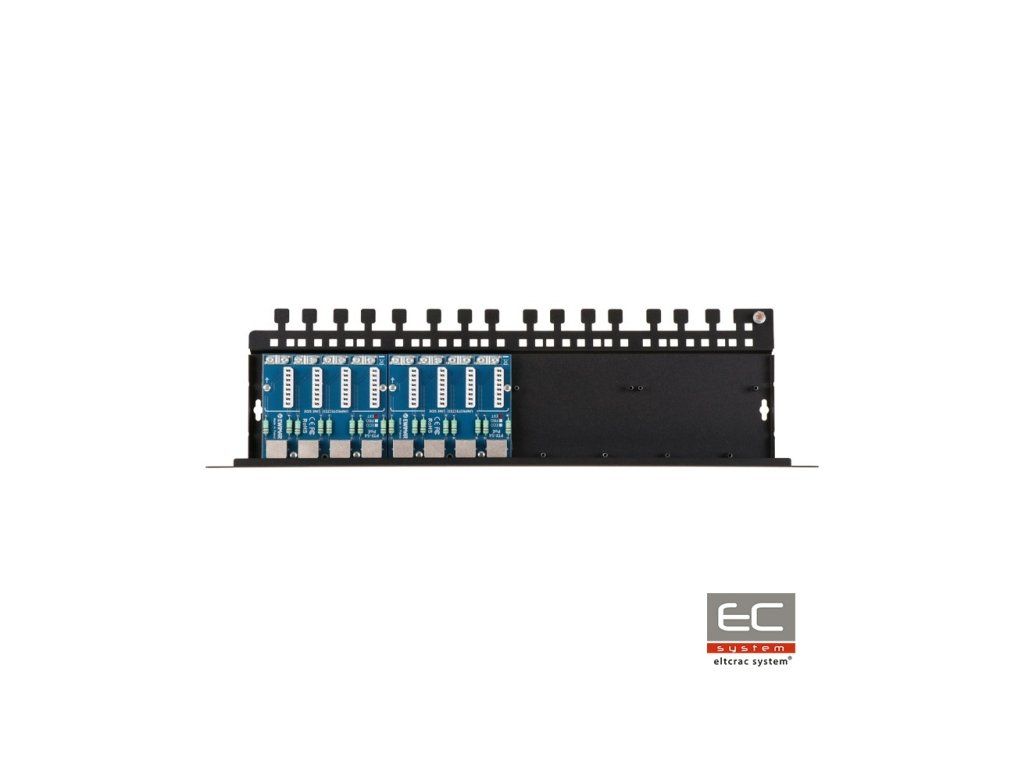

PTU-58R-PRO/PoE este un sistem de securitate pe 8 canale responsabil pentru protecția împotriva supratensiunilor, de exemplu, camere IP, switch-uri LAN, routere, puncte de acces WiFi și alte dispozitive funcționând în rețele de 100Mbit. Dispozitivul este compatibil cu cablajul UTP și FTP de categorie 5, 5e și 6. Securitatea este destinată rețelii 100Base-T. Dispozitivul constă în două module PTU-54-PRO/Poe,montate pe o bază dedicată PTU/PTF-5RACK. Poate fi extins maxim la 16 canale prin conectarea altor două module din seria PTF-54 sau PTU-54 la bază.PTU-58R-ECO/PoE este destinat protecției dispozitivelor instalate în exterior.Parametrii excelenți de transfer al datelor și rezistența ridicată la supratensiuni sunt obținute prin utilizarea PCB-ului cu un conținut foarte ridicat de cupru, conducte de circuit precise și aplicarea componentelor inovatoare. Pe partea protejată (DEVICE) au fost utilizate conectori RJ-45, ceea ce permite comutarea rapidă a firelor. Partea neprotejată a fost dotată cu conectori de tip LSA, care permit conectarea directă a firelor fără a folosi conectori RJ-45. Această soluție garantează o protecție eficientă împotriva supratensiunilor și creează un sistem de patch panel pentru fixarea directă a cablurilor LAN. Împământarea dispozitivului se realizează prin șuruburile de montare ale carcasei Rack, ceea ce permite o întreținere ușoară, înlocuirea sau extinderea modulului. La conectare se utilizează cablul furnizat, fixat la punctul comun de împământare al carcasei. Metoda recomandată pentru asigurarea celei mai înalte niveluri de protecție este utilizarea elementelor de protecție pe ambele părți ale cablurilor: multiplu pe partea switch-ului LAN și individual pe partea echipamentelor terminale.
Schema rețelei LAN securizate
Specificații tehnice:
Linia de date
Număr canale LAN
8
Capacitate de extindere
Până la 16 canale
Tipuri de rețele LAN suportate
10Base-T, 100Base-T, pereche răsucite categorie 5, 5e și 6
Conector de intrare (cablul)
Conector LSA (Krone) + clemă blindată
Conector de ieșire (dispozitiv)
Conector RJ-45, blindat
Tipuri de cabluri utilizate
UTP / FTP de categorie 5, 5e și 6
Tensiune nominală DC (linie-pământ) UN
90V DC
Tensiune maximă de funcționare (linie-pământ) UC
110V DC
Nivel de protecție 1kV/s (linie-pământ) UP
600V
Curentul de descărcare (8/20µS, linie-pământ) Iimp
2kA pentru fiecare fir de conductor (14kA total)
Tensiune nominală DC (linie-linie) UN
3,3V DC
Tensiune maximă de funcționare (linie-linie) UC
3,5V DC
Nivel de protecție 1kV/s (linie-linie) UP C3
20V
Curentul de descărcare (8/20µS, linie-linie) Iimp
100A
Linii protejate
1-2, 3-6
Capacitate (linie-linie) @1MHz
6-15pF
Capacitate (linie-pământ) @1MHz
1-2pF
Rezistența seriei
2,2 / linie
Curent nominal IN
300mA / linie
Număr de trepte de protecție
2 (GDT, TVS)
Element de deconectare
Rezistența impulsului
Linia PoE
Tensiune nominală DC (linie-linie) UN
58V DC
Tensiune maximă de funcționare (linie-linie) UC
64V DC
Nivel de protecție UP
93V
Curentul de descărcare (8/20µS, linie-linie) Iimp
100A
Curentul de descărcare (8/20µS, linie-pământ) Iimp
