PTU-58R-EXT/PoE - protecție rețea LAN pe 8 canale - EWIMAR

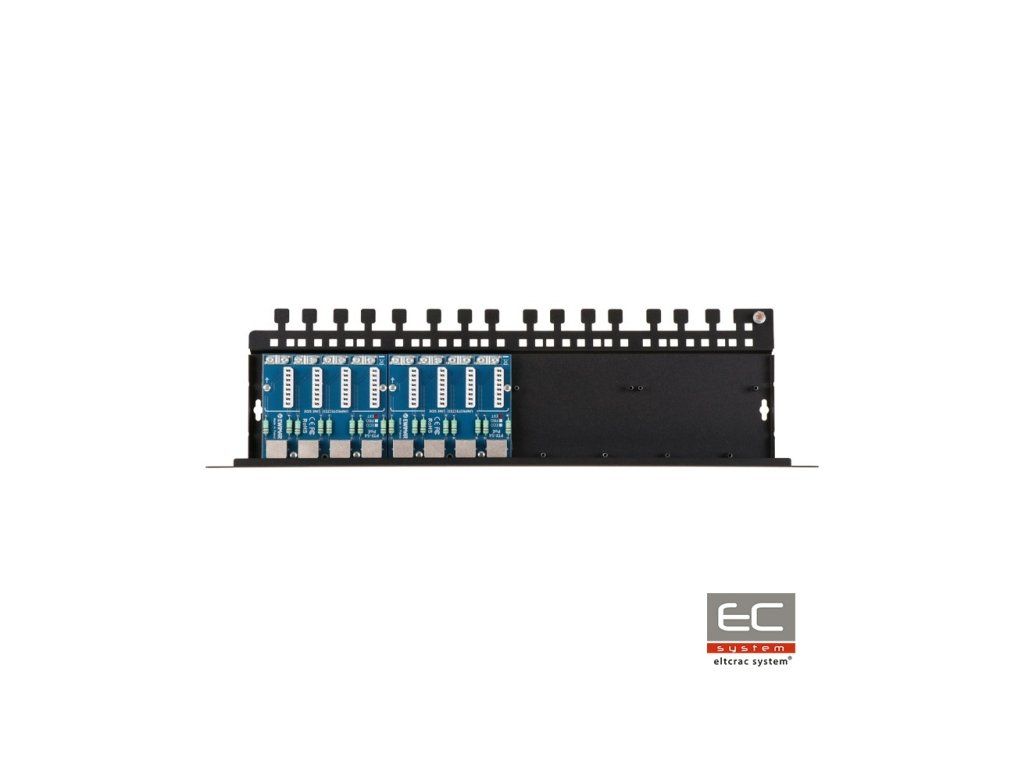

PTU-58R-EXT/PoE este o protecție pe 8 canale responsabilă pentru protecția împotriva supratensiunii pentru, de exemplu, camere IP, switch-uri LAN, routere, puncte de acces wireless și alte dispozitive care funcționează în rețele de 100Mbit. Dispozitivul este compatibil cu cabluri UTP și FTP de categorie 5, 5e și 6. Protecția este destinată rețelelor 100Base-T. Dispozitivul este compus din două module PTU-54-PRO/Poe,montate pe o bază specială PTU/PTF-5RACK. Poate fi extins la maximum 16 canale prin instalarea a încă două module din seria PTF-54 sau PTU-54 în baza.PTU-58R-EXT/PoE este destinat protecției echipamentelor instalate în afara clădirilor, precum și pe stâlpi și structuri metalice. Modulul utilizează tehnologia MOSFET, care permite atingerea unui nivel foarte înalt de protecție atât împotriva tensiunilor, cât și a salturilor bruște ale diferenței de potențial.Parametrii excelenți de transfer al datelor și o mare rezistență la impact au fost obținuți prin utilizarea plăcilor PCB cu un conținut foarte ridicat de cupru, o direcție precisă a circuitelor și componente inovatoare. Pe partea protejată (DISPOZITIV) sunt folosite prize RJ-45, ceea ce permite comutarea rapidă a cablurilor. Partea neprotejată este echipată cu conectori de tip LSA, care permit conectarea directă a cablurilor fără utilizarea conectorilor RJ-45. Această soluție garantează o protecție eficientă împotriva supratensiunii și creează un sistem de panou de interconectare pentru fixarea directă a cablurilor LAN. Dispozitivul este împământat prin șuruburile de montare ale capacului Rack, ceea ce permite o întreținere, schimbare sau extindere ușoară a modulului. Conectarea se face prin cablul furnizat, atașat la un punct comun de împământare al capacului. Modificarea recomandată pentru atingerea celui mai înalt nivel de protecție este utilizarea protecției pe ambele părți ale cablurilor: multi-canal pe partea switch-ului LAN și unicanal pe partea echipamentelor finale. Pentru a asigura protecția eficientă împotriva supratensiunii, echipamentele de protecție din seria EXT nu ar trebui să fie legate de un capăt al cablului cu echipamentele de protecție din seria ECO de pe celălalt capăt al cablului. De la celălalt capăt al cablului, ar trebui folosite echipamente de protecție de cel puțin seria PRO, ideal seria EXT, ceea ce crește tensiunea buffer-ului de izolație.
Protecție completă împotriva supratensiunii cu panou de patch
Specificație tehnică:
Linie de date
Număr de canale LAN
8
Posibilitate de extindere
Fără maximum 16 canale
Tipurile susținute de rețele LAN
10Base-T, 100Base-T, pereche răsucite de categorie 5, 5e și 6
Conector de intrare (cablul)
Conector LSA (Krone) - Ecran de carcasă
Conector de ieșire (dispozitiv)
Priză RJ-45, ecranată
Tipuri de cabluri utilizate
UTP / FTP de categorie 5, 5e și 6
Tensiune nominală DC (linie-pământ) UN
90V DC
Max. tensiune de lucru continuu (linie-pământ) UC
110V DC
Nivel de protecție 1kV/s (linie-pământ) UP
600V
Curent de descărcare (8/20µS, linie-pământ) Iimp
2kA pe fiecare conductor al cablului (14kA total)
Tensiune nominală DC (linie-linie) UN
3,3V DC
Max. tensiune de lucru continuu (linie-linie) UC
3,5V DC
Nivel de protecție 1kV/s (linie-linie) UP C3
8V
Curent de descărcare (8/20µS, linie-linie) Iimp
2kA utilizând funcția MOSFET
Linie protejată
1-2, 3-6
Capacitate (linie-linie) @1MHz
6-15pF
Capacitate (linie-pământ) @1MHz
1-2pF
Rezistență serie
6 / linie
Curent nominal IN
300mA / linie
Număr de etape de protecție
3 (GDT, MOSFET, TVS)
Element de deconectare
Fuzibil super rapid MOSFET
Linie PoE
Tensiune nominală DC (linie-linie) UN
58V DC
Max. tensiune de lucru continuu (linie-linie) UC
64V DC
Nivel de protecție UP
93V
Curent de descărcare (8/20µS, linie-linie) Iimp
100A
Curent de descărcare (8/20µS, linie-pământ) Iimp
2kA
Protecție pereche
(1+2)-(3+6), (4+5)-(7+8)
Standard de lucru PoE
compatibil cu IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
