PTU-54-PRO/PoE - modul de protecție împotriva supratensiunilor pentru rețele LAN cu 4 canale - EWIMAR

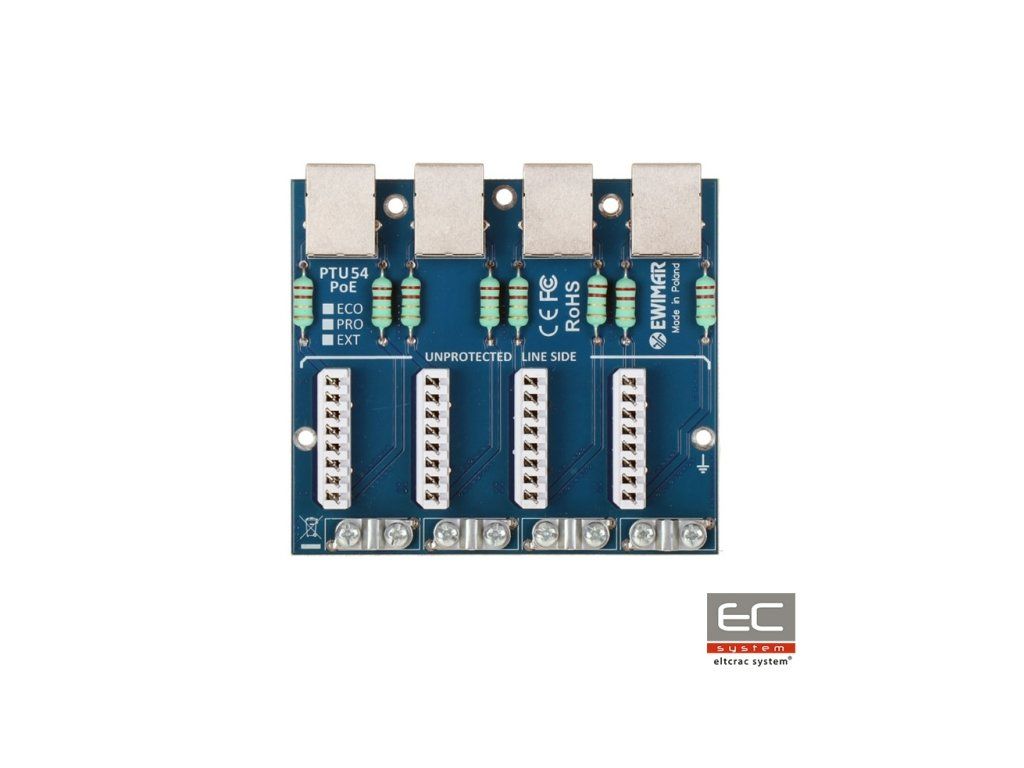

PTU-54-PRO/PoE este un modul cu patru canale responsabil pentru protecția împotriva supratensiunilor pentru camere IP, switch-uri LAN, routere, puncte de acces WiFi și alte dispozitive care funcționează în rețele de 100Mbit. Dispozitivul este compatibil cu cabluri UTP și FTP de categoria 5, 5e și 6. Modulul este destinat rețelelor 10Base-T, 100Base-T. PTU-54-PRO/PoE este conceput pentru a proteja dispozitive instalate în exterior.Parametrii excelenți de transfer de date și rezistența ridicată la șocuri sunt realizate datorită utilizării plăcilor PCB cu un conținut foarte gros de cupru, trasării precise a circuitelor și utilizării componentelor inovatoare. Pe partea protejată (DEVICE) au fost folosite conectori RJ-45, ceea ce permite comutarea rapidă a cablurilor. Partea neprotejată a fost echipată cu conectori de tip LSA, care permit conectarea directă a cablurilor fără utilizarea conectorilor RJ-45. Această soluție garantează o protecție eficientă împotriva supratensiunilor și creează o platformă de conectare a sistemului Patch Panel pentru montarea directă a cablurilor LAN. Pentru montajul modulului este necesară utilizarea bazei PTU/PTF-5-RACK, care poate găzdui un maximum de 4 module de diferite tipuri. Împământarea dispozitivului se realizează prin șuruburile de montaj ale carcasei Rack, ceea ce permite întreținerea, înlocuirea sau extinderea ușoară a modulului. Conectarea se efectuează folosind firul furnizat, fixat la punctul comun de împământare al carcasei.
Construcția panoului de patch protejat împotriva supratensiunilor pentru rețele LAN
Specificații tehnice:
Linie de date
Număr de canale LAN
4
Tipuri de rețele LAN suportate
10Base-T, 100Base-T, cablu de categorie 5, 5e și 6
Conector de intrare (cablul)
Conector LSA (Krone)
Conector de ieșire (dispozitiv)
Conector RJ-45
Tipuri de cabluri utilizabile
UTP / FTP de categoria 5, 5e și 6
Tensiunea nominală DC (linie–pământ) UN
90V DC
Tensiunea maximă de lucru permanentă (linie–pământ) UC
110V DC
Nivel de protecție 1kV/s (linie–pământ) UP
600V
Curentul de despăduchere (8/20µS, linie–pământ) Iimp
2kA pentru fiecare fir de cablu (14kA în total)
Tensiunea nominală DC (linie–linie) UN
3,3V DC
Tensiunea maximă de lucru permanentă (linie–linie) UC
3,5V DC
Nivel de protecție 1kV/s (linie–linie) UP C3
20V
Curentul de despăduchere (8/20µS, linie–linie) Iimp
100A
Liniile protejate
1-2, 3-6
Capacitatea (linie–linie) @1MHz
6-15pF
Capacitatea (linie–pământ) @1MHz
1-2pF
Rezistența în serie
2,2 / linie
Curentul nominal IN
300mA / linie
Numărul de niveluri de protecție
2 (GDT, TVS)
Elementul de separație
Rezistor impulsiv
Linia PoE
Tensiunea nominală DC (linie–linie) UN
58V DC
Tensiunea maximă de lucru permanentă (linie–linie) UC
64V DC
Nivel de protecție UP
93V
Curentul de despăduchere (8/20µS, linie–linie) Iimp
100A
Curentul de despăduchere (8/20µS, linie–pământ) Iimp
2kA
Perechile protejate
(1+2)-(3+6), (4+5)-(7+8)
Standardul de funcționare PoE
conform IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
Pierderea de putere PoE în circuitele de protecție
