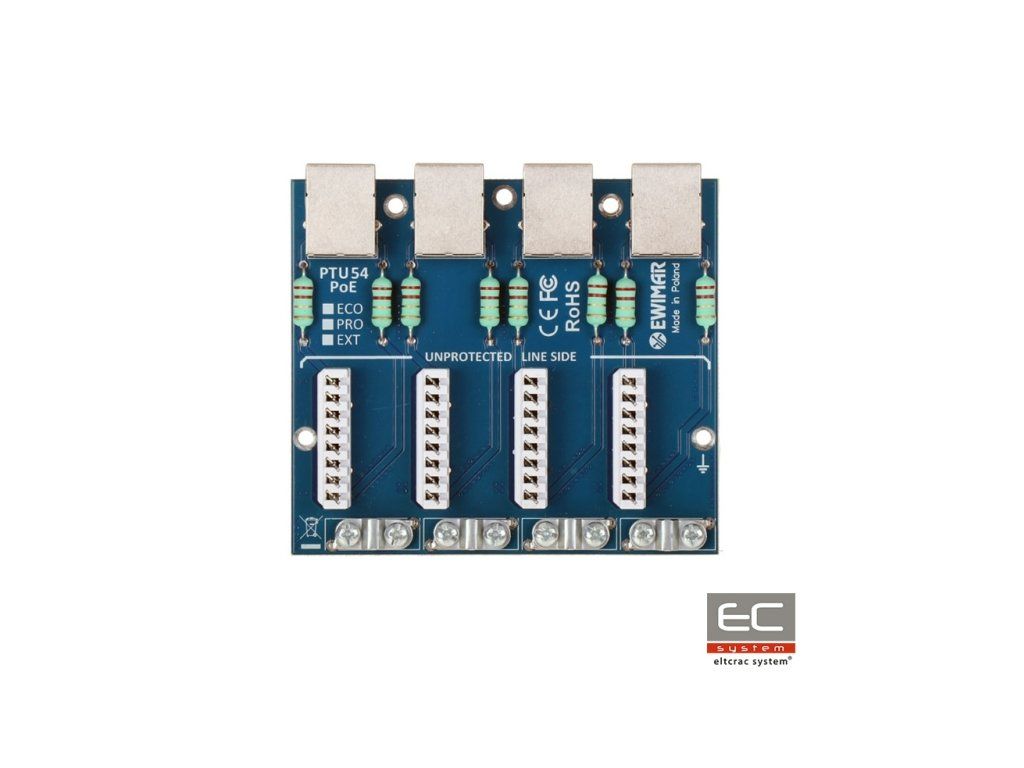

PTU-54-EXT/PoE - modul de protecție împotriva supratensiunii de 4 canale pentru rețele LAN - EWIMAR
PTU-54-EXT/PoE este un modul cu patru canale responsabil pentru protecția împotriva supratensiunilor, inclusiv camere IP, switch-uri LAN, routere, puncte de acces WiFi și alte dispozitive care funcționează în rețele de 100Mbit. Dispozitivul este compatibil cu cablurile UTP și FTP de categoria 5, 5e și 6. Modulul este destinat pentru rețele 10Base-T, 100Base-T. PTU-54-EXT/PoE este destinat protejării echipamentelor instalate în afara clădirilor, pe stâlpi și structuri metalice.Modulul folosește tehnologia MOSFET, care permite atingerea unui nivel foarte ridicat de protecție împotriva supratensiunilor și a schimbărilor bruste ale diferențelor de potențial.Parametrii excelent de transfer de date și o rezistență ridicată la șocuri sunt obținuți datorită utilizării plăcilor PCB cu un strat de cupru foarte gros, trasării precise a circuitelor și utilizării de componente inovatoare. Pe partea protejată (DEVICE) au fost utilizate conectori RJ-45, ceea ce permite o conectare rapidă a cablurilor. Partea neprotejat este echipată cu conectori de tip LSA, care permit conectarea directă a cablurilor fără utilizarea mufelor RJ-45. Această soluție garantează o protecție eficientă împotriva supratensiunilor și creează un sistem de conectare Patch Panel pentru fixarea directă a cablurilor LAN. Pentru montarea modulului este necesară utilizarea unei baze PTU/PTF-5-RACK, care poate susține maximum 4 module de diferite tipuri. Împământarea dispozitivului este asigurată prin șuruburile de montare ale carcasei Rack, ceea ce permite o întreținere ușoară, schimbare sau extindere a modulului. Conectarea se realizează prin cablul inclus, care este fixat la punctul comun de împământare al carcasei.
Mod de construire a panoului de protecție cu conectori LSA (Krone)
Specificație tehnică:
Linie de date
Număr de canale LAN
4
Tipuri de rețele LAN suportate
10Base-T, 100Base-T, perechi răsucite de categorie 5, 5e și 6
Conexiune de intrare (cablul)
conector LSA (Krone)
Conexiune de ieșire (dispozitiv)
priză RJ-45
Tipuri de cabluri utilizate
UTP / FTP de categoria 5, 5e și 6
Tensiune nominală DC (linie-la-pământ) UN
90V DC
Tensiune maximă de funcționare (linie-la-pământ) UC
110V DC
Nivel de protecție 1kV/s (linie-la-pământ) UP
600V
Curent de descărcare (8/20S, linie-pământ) Iimp
2kA pentru fiecare conductor (total 14kA)
Tensiune nominală DC (linie-la-linie) UN
3,3V DC
Tensiune maximă de funcționare (linie-la-linie) UC
3,5V DC
Nivel de protecție 1kV/s (linie-la-linie) UP C3
8V
Curent de descărcare (8/20S, linie-la-linie) Iimp
2kA având în vedere activitatea MOSFET
Linii protejate
1-2, 3-6
Capacitate (linie-la-linie) @1MHz
6-15pF
Capacitate (linie-la-pământ) @1MHz
1-2pF
Rezistență serie
6 / linie
Curent nominal IN
300mA / linie
Număr de niveluri de protecție
3 (GDT, MOSFET, TVS)
Element de izolare
Fuzibil MOSFET foarte rapid
Linia PoE
Tensiune nominală DC (linie-la-linie) UN
58V DC
Tensiune maximă de funcționare (linie-la-linie) UC
64V DC
Nivel de protecție UP
93V
Curent de descărcare (8/20S, linie-la-linie) Iimp
100A
Curent de descărcare (8/20S, linie-la-pământ) Iimp
2kA
Perechi protejate
(1+2)-(3+6), (4+5)-(7+8)
Standard de operare PoE
în conformitate cu IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
