PTU-54-ECO/PoE - modul de limitare a supratensiunii LAN pe 4 canale - EWIMAR

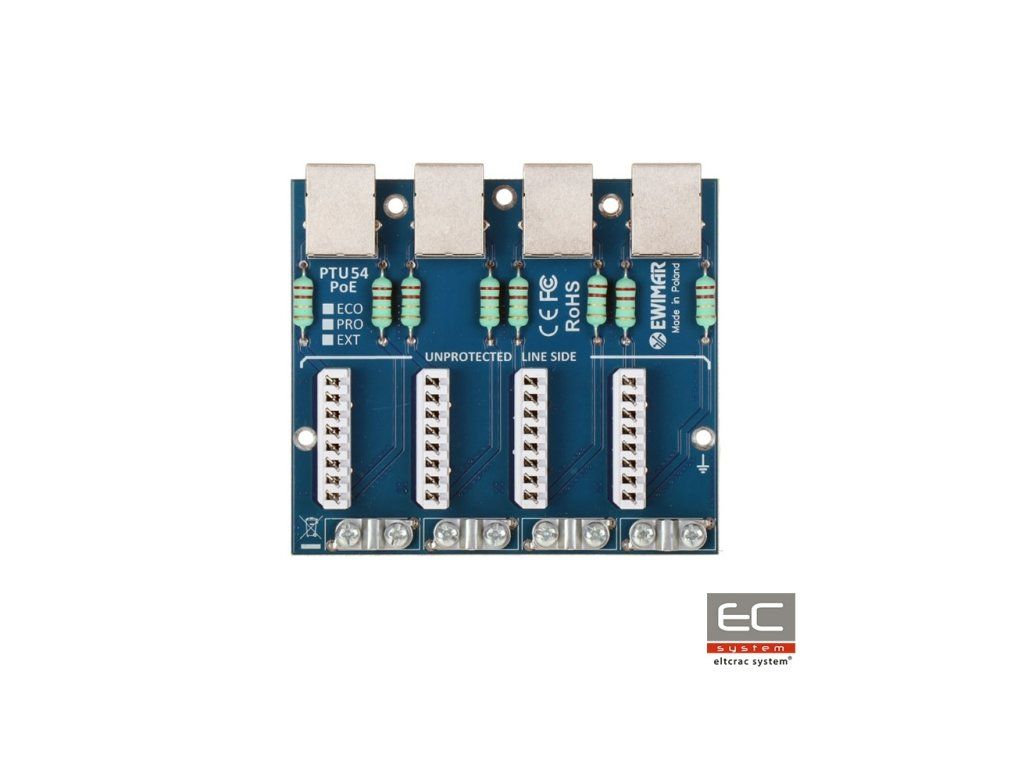

PTU-54-ECO/PoE este un modul pe patru canale responsabil pentru protecția împotriva supratensiunii, cum ar fi camerele IP, switch-urile LAN, routerele, punctele de acces WiFi și alte dispozitive care funcționează în rețele de 10Mbit și 100Mbit. Dispozitivul este compatibil cu sistemul de cabluri UTP și FTP categoria 5, 5e și 6. Modulul este destinat rețelelor 10Base-Tx, 100Base-T/Tx. PTU-54-ECO/PoE este destinat protecției dispozitivelor instalate în interiorul clădirilor.Caracteristici excelente de transmitere a datelor și o rezistență ridicată la supratensiuni sunt obținute prin utilizarea plăcilor PCB cu un conținut foarte ridicat de cupru, conducerea precisă a circuitelor și aplicarea componentelor inovatoare. Pe partea protejată (DEVICE) au fost utilizate prize RJ-45, ceea ce permite comutarea rapidă a cablurilor. Partea neprotejată a fost echipată cu conectori de tip LSA, care permit instalarea directă a cablurilor fără utilizarea conectorilor RJ-45. Această soluție garantează o protecție eficientă împotriva supratensiunii și creează un sistem de conectare Patch Panel pentru fixarea directă a cablurilor LAN. Pentru montarea modulului este necesară utilizarea unei baze PTU/PTF-5-RACK, care poate găzdui maximum 4 module de tipuri diferite. Împământarea dispozitivului se realizează prin intermediul șuruburilor de montare ale capacului Rack, ceea ce permite o întreținere, înlocuire sau extindere ușoară a modulului. Conectarea se realizează prin intermediul cablului inclus, care se fixează la punctul comun de împământare al capacului.
Mod de constructie a panoului de patch protejat pentru rețele LAN
Specificație tehnică:
Linie de date
Număr de canale LAN
4
Tipuri de rețele LAN acceptate
10Base-T, 100Base-T, cablu torsadat de categoria 5, 5e și 6
Conector de intrare (cablul)
Conector LSA (Krone) + Ecranare
Conector de ieșire (dispozitiv)
Prize RJ-45
Tipurile de cabluri utilizate
UTP / FTP categoria 5, 5e și 6
Tensiune nominală DC (linie-la-pământ) UN
90V DC
Max. tensiune de funcționare continuă (linie-la-pământ) UC
110V DC
Nivel de protecție 1kV/s (linie-la-pământ) UP
600V
Curent de descărcare (8/20µS, linie-la-pământ) Iimp
100A
Tensiune nominală DC (linie-la-linie) UN
3,3V DC
Maxim tensiune de funcționare continuă (linie-la-linie) UC
3,5V DC
Nivel de protecție 1kV/s (linie-la-linie) UP C3
20V
Curent de descărcare (8/20µS, linie-la-linie) Iimp
100A
Liniile protejate
1-2, 3-6
Capacitate (linie-la-linie) @1MHz
6-15pF
Capacitate (linie-la-pământ) @1MHz
1-2pF
Rezistență serie
2,2 / linie
Curent nominal IN
300mA / linie
Număr de niveluri de protecție
1 (hibrid)
Linie PoE
Tensiune nominală DC (linie-la-linie) UN
58V DC
Maxim tensiune de funcționare continuă (linie-la-linie) UC
64V DC
Nivel de protecție UP
93V
Curent de descărcare (8/20µS, linie-la-linie) Iimp
100A
Curent de descărcare (8/20µS, linie-la-pământ) Iimp
100A
Perechi protejate
(1+2)-(3+6), (4+5)-(7+8)
Standard de lucru PoE
conform IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
Pierderea de putere PoE pe circuitele de protecție
