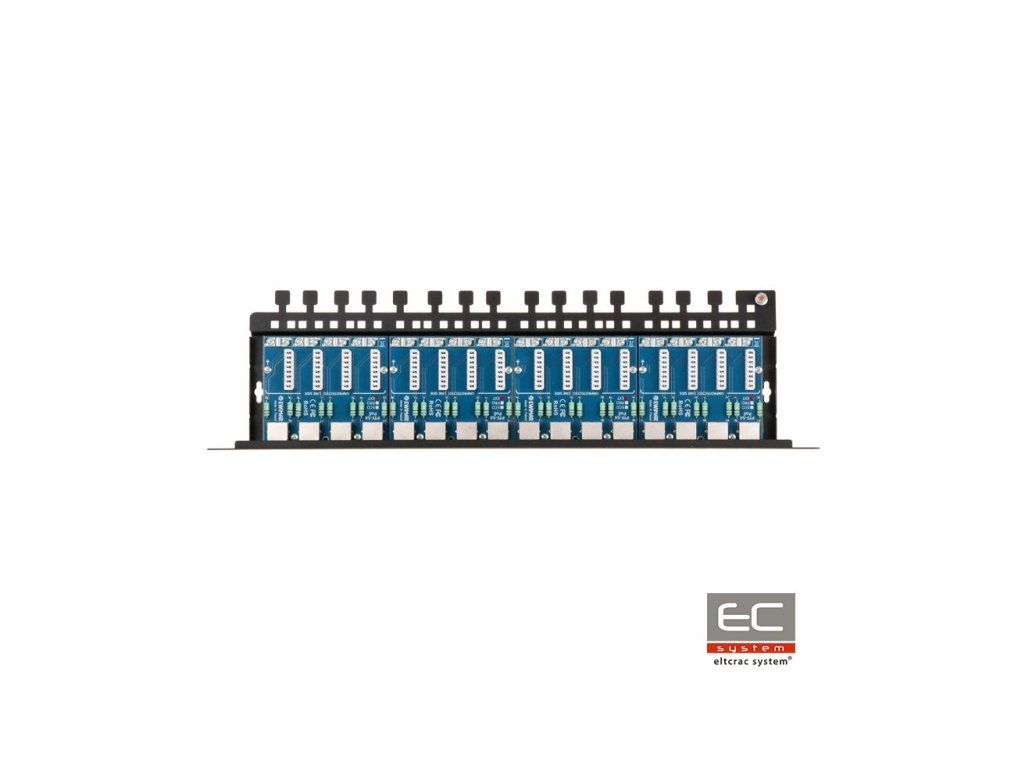

PTU-516R-EXT/PoE - protecție de rețea LAN cu 16 canale - EWIMAR
PTU-516R-EXT/PoE este o protecție cu 16 canale responsabilă pentru protecția la supratensiuni pentru, de exemplu, camerele IP, switch-urile LAN, routerele, punctele de acces WiFi și alte dispozitive care funcționează în rețele de 100Mbit. Dispozitivul este compatibil cu cablurile UTP și FTP categorie 5, 5e și 6. Protecția este destinată rețelelor 100Base-T. Dispozitivul este alcătuit din patru module PTU-54-PRO/Poe,montate pe o bază dedicată PTU/PTF-5RACK. PTU-516R-EXT/PoE este destinat protecției dispozitivelor instalate pe laturile exterioare ale clădirilor, precum și pe stâlpi și structuri metalice. Modulul utilizează tehnologia MOSFET , datorită căreia se poate obține un nivel foarte înalt de protecție împotriva supratensiunilor și a schimbărilor bruște de potențial.Parametrii excelenți ai transferului de date și rezistența ridicată la șocuri sunt obținute prin utilizarea plăcilor de circuit cu un conținut foarte ridicat de cupru, conducerea precisă a circuitelor și utilizarea componentelor inovatoare. Pe partea protejată (DEVICE) se folosesc prizii RJ-45, ceea ce permite comutarea rapidă a cablurilor. Partea neprotejată este echipată cu conectori de tip LSA, care permit conectarea directă a cablurilor fără utilizarea conectorilor RJ-45. O astfel de soluție garantează o protecție eficientă împotriva supratensiunilor și creează un sistem de Patch Panel pentru prinderea directă a cablurilor LAN. Împământarea dispozitivului se face prin intermediul șuruburilor de montare ale carcasei Rack, ceea ce permite o întreținere, înlocuire sau extindere ușoară a modulului. Conectarea se face cu ajutorul cablului atașat, care se conectează la punctul comun de îmbinare al carcasei. Cea mai recomandată modalitate de asigurare a celui mai înalt nivel de protecție este utilizarea protecției pe ambele părți ale cablurilor: multiplu pe partea switch-ului LAN și individual pe partea dispozitivelor finale. Pentru a asigura o protecție eficientă la supratensiuni, protecțiile din seria EXT nu trebuie conectate pe aceeași parte a cablului cu protecțiile din seria ECO pe cealaltă parte a cablului. Pe partea cealaltă a cablului ar trebui să se folosească protecții de minimum serie PRO și cel mai bine serie EXT, ceea ce crește tensiunea bufferului izolator.
Exemplu de protecție împotriva supratensiunilor pentru rețea industrială LAN
Specificații tehnice:
Linia de date
Număr de canale LAN
16
Posibilități de extindere
Niciuna, doar înlocuirea modulelor individuale
Tipurile de rețele LAN acceptate
10Base-T, 100Base-T, pereche torsionată categorie 5, 5e și 6
Conector de intrare (LINE)
Conector LSA (Krone) - Volum ecran
Conector de ieșire (DEVICE)
Priză RJ-45, ecranată
Tipurile de cabluri utilizate
UTP / FTP categorie 5, 5e și 6
Tensiune nominală DC (linie-pământ) UN
90V DC
Tensiunea maximă de lucru (linie-pământ) UC
110V DC
Nivel de protecție 1kV/s (linie-pământ) UP
600V
Curentul de descărcare (8/20µS, linie-pământ) Iimp
2kA pentru fiecare fir al cablului (14kA total)
Tensiune nominală DC (linie-linie) UN
3,3V DC
Tensiunea maximă de lucru (linie-linie) UC
3,5V DC
Nivel de protecție 1kV/s (linie-linie) UP C3
8V
Curentul de descărcare (8/20µS, linie-linie) Iimp
2kA, luând în considerare activitatea MOSFET
Liniile protejate
1-2, 3-6
Capacitate (linie-linie) @1MHz
6-15pF
Capacitate (linie-pământ) @1MHz
1-2pF
Rezistență în serie
6 / linie
Curent nominal IN
300mA / linie
Numărul de etape de protecție
3 (GDT, MOSFET, TVS)
Liniile de evaporare
Fusibil super rapid MOSFET
Linia PoE
Tensiune nominală DC (linie-linie) UN
58V DC
Tensiunea maximă de lucru (linie-linie) UC
64V DC
Nivel de protecție UP
93V
Curentul de descărcare (8/20µS, linie-linie) Iimp
100A
Curentul de descărcare (8/20µS, linie-pământ) Iimp
