PTF-61-ECO/PoE - Paratranza pentru rețeaua LAN Gigabit - EWIMAR

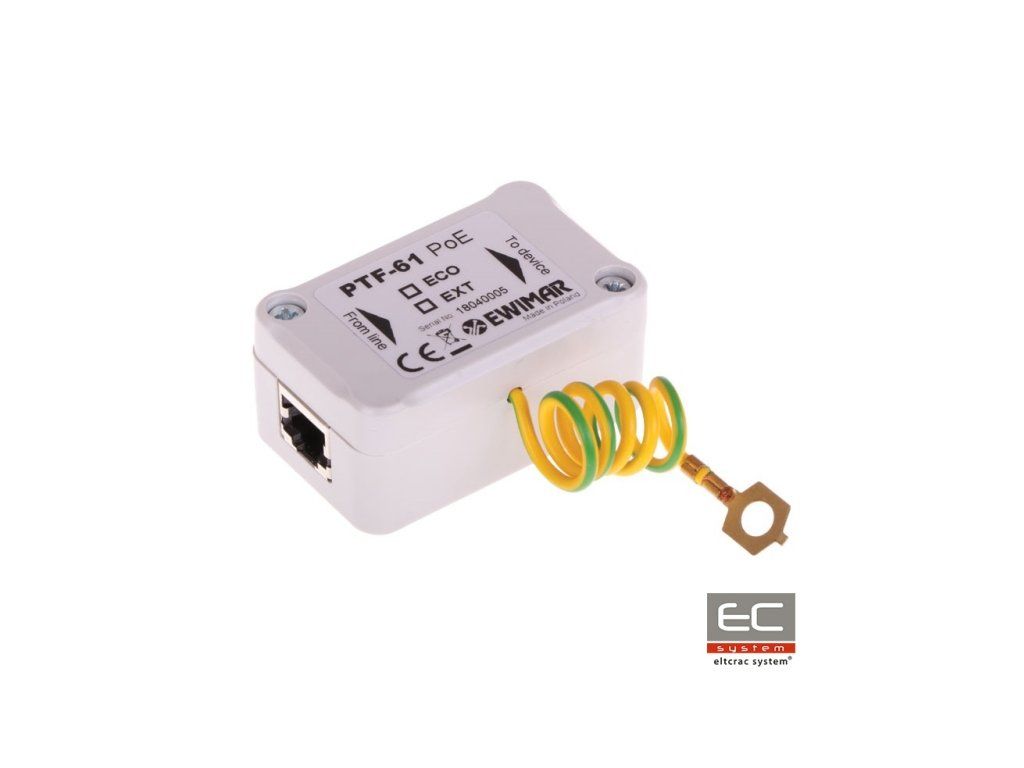

PTF-61-ECO/PoE este un paratraznet unic canal care protejează, de exemplu, camerele IP, switch-urile LAN, routerele, punctele de acces WiFi și alte dispozitive care funcționează în rețeaua Gigabit Ethernet. Paratraznetul asigură o protecție eficientă (rezistență la lovituri de până la 100A) pentru echipamentele și instalațiile LAN ale căror componente se află în interiorul clădirilor. PTF-61-ECO/PoE este compatibil cu standardele 10Base-T, 100Base-T și 1000Base-T. Parametrii excepționali de transmisie a datelor sunt obținuți datorită fabricării din componente inovative, printuri cu circuite imprimate multilayer. Sursele de alimentare ale dispozitivelor finale sunt protejate de daune prin circuite independente de protecție a alimentării PoE, care elimină creșterile de tensiune între perechile 1,2 - 3,6 și 4,5 - 7,8 ca rezultat al supratensiunilor cauzate de fulgere sau creșteri necontrolate de tensiune. Poate funcționa ca un dispozitiv independent sau poate fi montat pe perete cu împământare conectată printr-un conductor.
Asigurarea corectă a rețelei gigabit LAN cu ajutorul a două dispozitive PTF-61
Protecția poate fi utilizată și pe partea switch-ului LAN, însă în cazul multor canale se recomandă utilizarea măsurilor de protecție multicanal din seria PTU-6xx sau PTF-6x.
Protecția recomandată pentru rețeaua LAN Gigabit de 16 puncte
Specificație tehnică:
Linia de date
Numărul de canale LAN
1
Standarde Ethernet suportate
10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx
Compatibilitate cu cabluri
Categoria 5, 5e și 6
Interfața de intrare (partea neprotejat)
Conector RJ-45 ecranat
Interfața de ieșire (partea protejată)
Conector RJ-45 ecranat
Tensiune nominală DC (linia-pământ) UN
90V DC
Tensiune maximă de funcționare (linia-pământ) UC
110V DC
Nivelul de protecție 1kV/s (linia-pământ) UP
600V
Curent de vârf (8/20µS, linia-pământ) Iimp
100A
Tensiune nominală DC (linia-linia) UN
3,3V DC
Tensiune maximă de funcționare (linia-linia) UC
3,5V DC
Nivelul de protecție 1kV/s (linia-linia) UP
20V
Curent de vârf (8/20µS, linia-linia) Iimp
100A
Linii protejate
1-2, 3-6, 4-5, 7-8
Capacitate (linia-linia) @1MHz
15pF
Capacitate (linia-pământ) @1MHz
2-3pF
Rezistență în serie
0,3 / linie
Curent nominal IN
300mA / linie
Linia PoE
Tensiune nominală DC (linia-linia) UN
57V DC
Tensiune maximă de funcționare (linia-linia) UC
64V DC
Nivel de protecție UP
93V
Curent de vârf (8/20µS, linia-linia) Iimp
73A
Tensiune nominală DC (linia-pământ) UN
90V DC
Tensiune maximă de funcționare (linia-pământ) UC
110V DC
Nivelul de protecție 1kV/s (linia-pământ) UP
600V
Curent de vârf (8/20µS, linia-pământ) Iimp
100A
Perechi protejate
(1+2)-(3+6), (4+5)-(7+8)
Standard de funcționare PoE
Compatibil cu toate tipurile inclusiv Hi PoE
Caracteristici comune
Dimensiuni
65 x 30 x 40 (mm)
Utilizare
În interior / Exterior doar în cutie IP66 suplimentară
