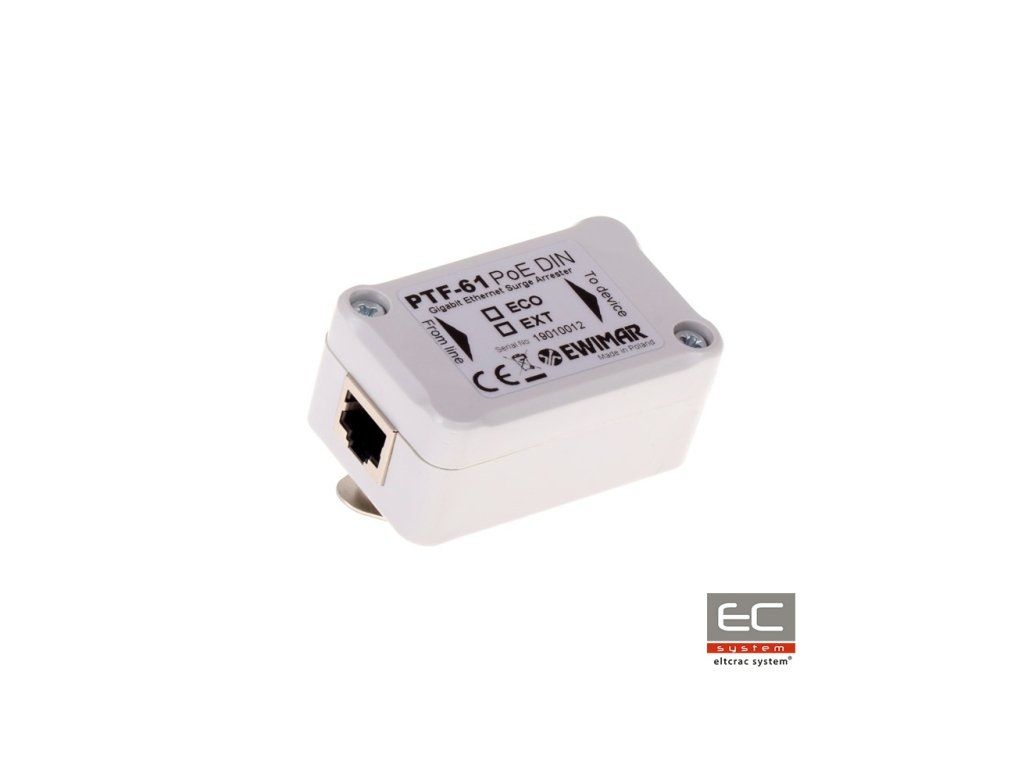

PTF-61-ECO/PoE/DIN - Protecție împotriva supratensiunii pentru rețele LAN gigabit pe șină DIN - EWIMAR
PTF-61-ECO/PoE/DIN este o protecție împotriva supratensiunii monoclinală din seria economică montată pe șină DIN, responsabilă pentru protejarea, de exemplu, a camerelor IP, switchurilor LAN, routerelor, punctelor de acces WiFi și altor dispozitive care funcționează în rețeaua Gigabit Ethernet. Protecția garantează o protecție eficientă (rezistență la impulsuri de 100A) a dispozitivelor și a instalațiilor LAN a căror elemente se află în interiorul clădirilor. PTF-61-ECO/PoE/DIN este compatibilă cu standardele 10Base-T, 100Base-T și 1000Base-T. Parametri excelent de transfer al datelor sunt obținuți datorită componentelor inovatoare ale plăcilor de circuit multicouche. Alimentarea terminalelor este protejată împotriva daunelor prin circuite independente de protecție a alimentării PoE, care elimină creșterea tensiunii între perechile 1,2 - 3,6 și 4,5 - 7,8 ca urmare a supratensiunilor cauzate de fulgere sau a creșterii necontrolate a tensiunii. Împământarea protecției se realizează cu ajutorul șinei DIN. Pentru montarea dispozitivului pe șină DIN este necesară utilizarea unui suport metalic, care este inclus în PTF-61-ECO/PoE/DIN.
Protecție corectă a rețelei LAN gigabit folosind două dispozitive PTF-61
Protecția poate fi utilizată și pe partea switch-ului LAN, însă în cazul mai multor canale se recomandă utilizarea protecțiilor multiple din seria PTU-6xx sau PTF-6x.
Protecție recomandată pentru rețeaua LAN Gigabit Ethernet cu 16 puncte
Specificații tehnice:
Linie de date
Număr canale LAN
1
Standarde Ethernet suportate
10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx
Compatibilitate cu cabluri
Categoria 5, 5e și 6
Conector de intrare (partea neprotejat)
Conector RJ-45 ecranat
Conector de ieșire (partea protejată)
Conector RJ-45 ecranat
Tensiune nominală directă (linie-la-pământ) UN
90V DC
Tensiune operațională maximă (linie-la-pământ) UC
110V DC
Nivel de protecție 1kV/s (linie-la-pământ) UP
600V
Curent de descărcare (8/20µS, linie-la-pământ) Iimp
100A
Tensiune nominală directă (linie-la-linie) UN
3,3V DC
Tensiune operațională maximă (linie-la-linie) UC
3,5V DC
Nivel de protecție 1kV/s (linie-la-linie) UP
20V
Curent de descărcare (8/20µS, linie-la-linie) Iimp
100A
Linii protejate
1-2, 3-6, 4-5, 7-8
Capacitate (linie-la-linie) @1MHz
15pF
Capacitate (linie-la-pământ) @1MHz
2-3pF
Rezistență serie
0,3 / linie
Curent nominal IN
300mA / linie
Linie PoE
Tensiune nominală directă (linie-la-linie) UN
57V DC
Tensiune operațională maximă (linie-la-linie) UC
64V DC
Nivel de protecție UP
93V
Curent de descărcare (8/20µS, linie-la-linie) Iimp
73A
Tensiune nominală directă (linie-la-pământ) UN
90V DC
Tensiune operațională maximă (linie-la-pământ) UC
110V DC
Nivel de protecție 1kV/s (linie-la-pământ) UP
600V
Curent de descărcare (8/20µS, linie-la-pământ ) Iimp
