PTF-58R-PRO/PoE - protecție de rețea LAN cu 8 canale - EWIMAR

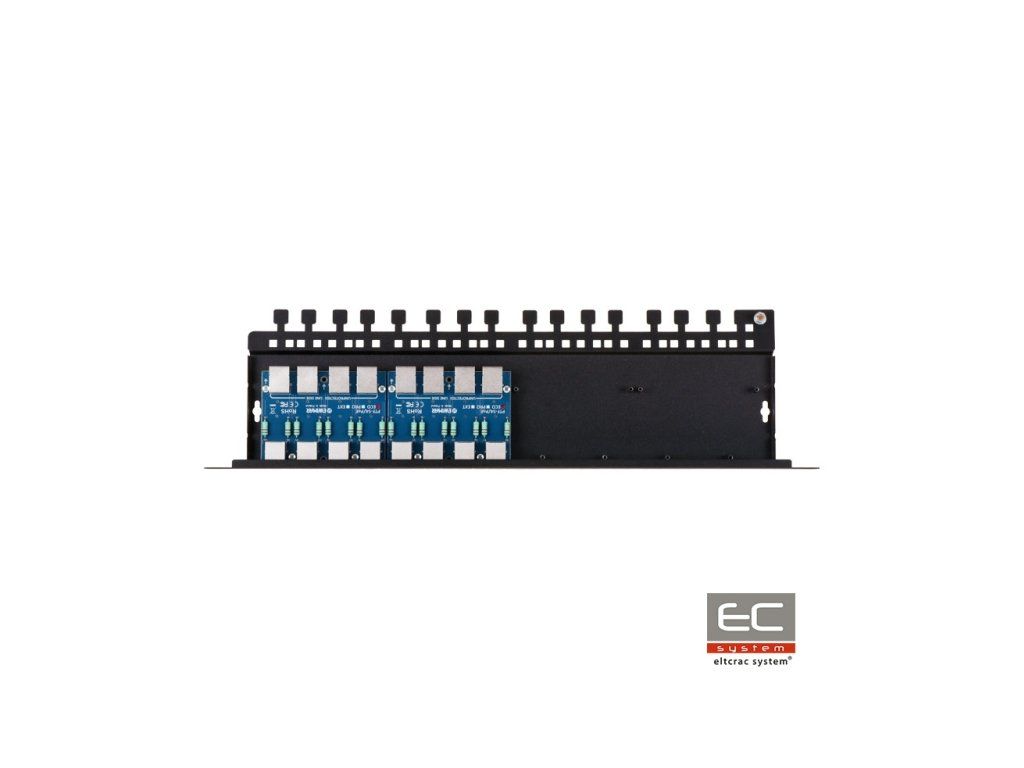

PTF-58R-PRO/PoE este o protecție cu opt canale responsabilă pentru protecția împotriva supratensiunilor, printre altele, pentru cameră IP, switch-uri LAN, routere, puncte de acces WiFi și alte dispozitive care funcționează în rețele de 100Mbit. Dispozitivul este compatibil cu cabluri UTP și FTP categoria 5, 5e și 6. Protecția este destinată rețelelor 10Base-T și 100Base-T. Dispozitivul constă din două module PTF-54-PRO/PoE,montate pe o bază dedicată PTU/PTF-5RACK. Poate fi extins maxim la 16 canale prin conectarea a două module suplimentare din seria PTF-54 sau PTU-54 la bază. PTF-58R-PRO/PoE este destinat protecției dispozitivelor instalate în afara clădirilor.Parametrii excelenți de transfer al datelor și rezistența ridicată la șocuri sunt obținuți prin utilizarea plăcilor PCB cu un conținut foarte gros de cupru, conducere precisă a circuitelor și utilizarea componentelor inovatoare. Pe ambele părți (protejate - DEVICE și neprotejate - LINE) au fost utilizate prize RJ-45 ceea ce permite modulelor să fie conectate la alte panouri de patch, care formează terminările cablurilor LAN. Dispozitivul nu ar trebui folosit în combinație cu panouri de patch standard cu prize LSA (Krone), deoarece rezistența circuitelor lor la șocuri este prea mică și pot fi deteriorate în timpul supratensiunilor. Ca terminare a cablurilor LAN, este cel mai bine să folosiți panouri de patch cu module de tip Keystone. Împământarea dispozitivului se realizează prin utilizarea șuruburilor de montaj ale dulapului Rack ceea ce permite o întreținere simplă, înlocuire sau extindere a modulului. Conexiunea se efectuează prin cablul inclus atașat la punctul comun de împământare al dulapului. Metoda recomandată pentru asigurarea celei mai înalte niveluri de protecție este utilizarea dispozitivelor de protecție pe ambele părți ale cablurilor: de tip multicanal pe partea LAN a echipamentului de interconectare și individuale pe partea echipamentelor finale.
Protecție împotriva supratensiunii pentru camere de internet
Specificație tehnică:
Linie de date
Număr de canale LAN
8
Posibilitate de extindere
Până la 16 canale
Tipurile de rețele LAN acceptate
10Base-T, 100Base-T, cablu împletit de categoria 5, 5e și 6
Conector de intrare (cablu)
priză RJ-45, ecranată
Conector de ieșire (dispozitiv)
priză RJ-45, ecranată
Tipurile de cabluri utilizate
UTP / FTP categoria 5, 5e și 6
Tensiune nominală DC (linie-pământ) UN
90V DC
Tensiune maximă de operare (linie-pământ) UC
110V DC
Nivel de protecție 1kV/s (linie-pământ) UP
600V
Curent de descărcare (8/20µS, linie-pământ) Iimp
2kA pe fiecare fir de cablu (14kA total)
Tensiune nominală DC (linie-linie) UN
3,3V DC
Tensiune maximă de operare (linie-linie) UC
3,5V DC
Nivel de protecție 1kV/s (linie-linie) UP C3
20V
Curent de descărcare (8/20µS, linie-linie) Iimp
100A
Liniile protejate
1-2, 3-6
Capacitate (linie-linie) @1MHz
6-15pF
Capacitate (linie-pământ) @1MHz
1-2pF
Rezistență în serie
2,2 / linie
Curent nominal IN
300mA / linie
Număr de etape de protecție
2 (GDT, TVS)
Element de protecție
Rezistor de protecție
Linia PoE
Tensiune nominală DC (linie-linie) UN
58V DC
Tensiune maximă de operare (linie-linie) UC
64V DC
Nivel de protecție UP
93V
Curent de descărcare (8/20µS, linie-linie) Iimp
100A
Curent de descărcare (8/20µS, linie-pământ) Iimp
2kA
Perechi protejate
(1+2)-(3+6), (4+5)-(7+8)
Standard de operare PoE
în conformitate cu IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
