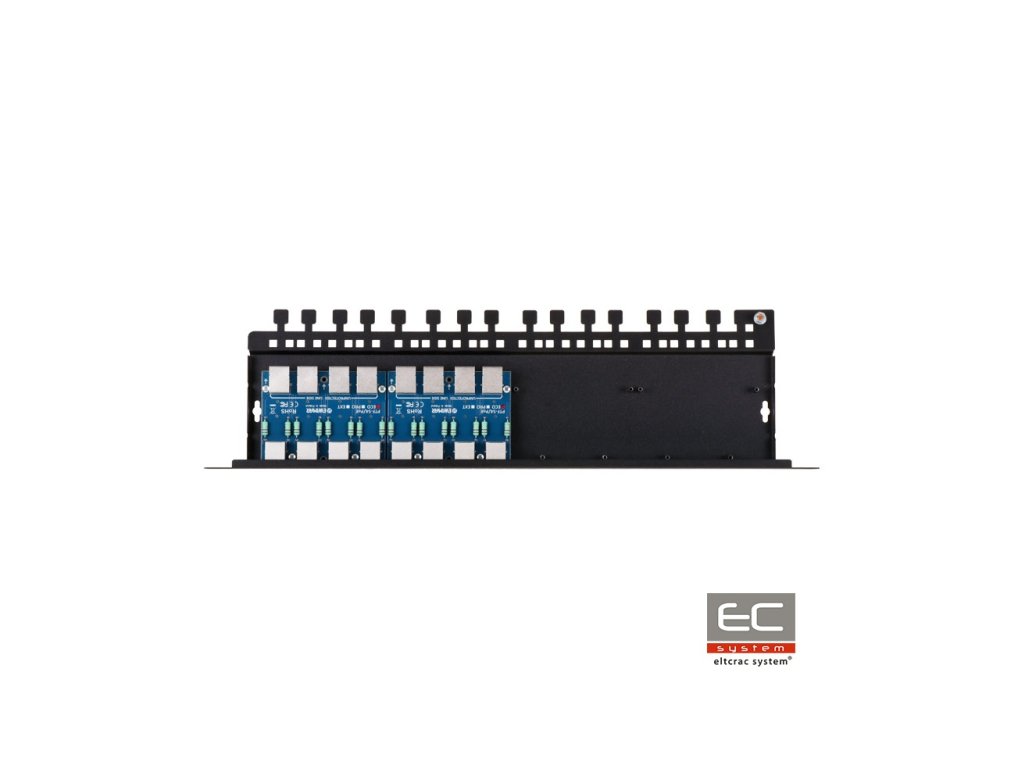

PTF-58R-EXT/PoE - protecție de rețea LAN pe 8 canale - EWIMAR
PTF-58R-EXT/PoE este o protecție pe 8 canale responsabilă pentru protecția împotriva supratensiunilor, printre altele IP camere, switch-uri LAN, routere, puncte de acces WiFi și alte dispozitive ce funcționează în rețele 100Mbit. Dispozitivul este compatibil cu cabluri UTP și FTP de categoria 5, 5e și 6. Protecția este dedicată rețelelor 10Base-T și 100Base-T. Dispozitivul este compus din două module PTF-54-EXT/PoE,montate pe o bază dedicată PTU/PTF-5RACK. Poate fi extins la maxim 16 canale prin instalarea a încă două module din seria PTF-54 sau PTU-54 pe bază.PTF-58R-EXT/PoE este destinat protecției dispozitivelor instalate în afara clădirilor, precum și pe stâlpi și structuri metalice. Modulul folosește tehnologia MOSFET, care permite atingerea unui nivel foarte înalt de protecție împotriva supratensiunilor și a salturilor bruște de diferență de potențial.Parametrii excelenți de transfer de date și rezistența ridicată la șocuri sunt obținute prin utilizarea plăcilor PCB cu o foarte mare cantitate de cupru, conducerea precisă a circuitelor și aplicarea de componente inovatoare. Pe ambele părți (protejat - DEVICE și neprotejat - LINE) au fost folosite conectori RJ-45, ceea ce permite conectarea modulelor la alte panouri de patch, care sunt capetele cablurilor LAN. Dispozitivul nu ar trebui utilizat în combinație cu panouri de patch standard cu conectori LSA (Krone), deoarece rezistența lor circuitală la șocuri este prea mică și pot fi deteriorate în caz de supratensiune. Ca finalizare a cablurilor LAN, panourile de patch cu module keystone sunt cele mai potrivite. Împământarea dispozitivului se realizează prin intermediul șuruburilor de montare a carcasei Rack, ceea ce permite o întreținere, înlocuire sau extindere ușoară a modulului. Conexiunea se face printr-un cablu conectat, care este atașat la punctul comun de împământare al carcasei. Soluția recomandată pentru a asigura cel mai înalt nivel de protecție este utilizarea protecției pe ambele părți ale cablurilor: pe mai multe canale pe partea switch-ului LAN și individuale pe partea dispozitivelor finale. Pentru a asigura o protecție eficientă împotriva supratensiunilor, nu este potrivit să se combine protecțiile din seria EXT pe o parte a cablului cu protecțiile din seria ECO pe cealaltă parte a cablului. Pe de altă parte, protecțiile ar trebui să fie de cel puțin seria PRO, dar cel mai bine seria EXT, ceea ce crește tensiunea tampon de izolare.
Exemplu de protecție pentru rețeaua industrială LAN
Specificatii tehnice:
Linia de date
Număr de canale LAN
8
Posibilitate de extindere
Până la 16 canale
Tipuri suportate de rețele LAN
10Base-T, 100Base-T, cablu răsucit de categoria 5, 5e, și 6
Conector de intrare (cablul)
Conector RJ-45, ecranat
Conector de ieșire (dispozitiv)
Conector RJ-45, ecranat
Tipuri de cabluri utilizate
UTP / FTP de categoria 5, 5e și 6
Tensiune nominală DC (linie-la-țeară) UN
90V DC
Tensiune maximă de operare (linie-la-țeară) UC
110V DC
Nivel de protecție 1kV/s (linie-la-țeară) UP
600V
Curent de descărcare (8/20µS, linie-la-țeară) Iimp
2kA pentru fiecare conductor al cablului (14kA total)
Tensiune nominală DC (linie-la-linie) UN
3,3V DC
Tensiune maximă de operare (linie-la-linie) UC
3,5V DC
Nivel de protecție 1kV/s (linie-la-linie) UP C3
8V
Curent de descărcare (8/20µS, linie-la-linie) Iimp
2kA datorită acțiunii MOSFET
Linii protejate
1-2, 3-6
Capacitate (linie-la-linie) @1MHz
6-15pF
Capacitate (linie-la-țeară) @1MHz
1-2pF
Rezistență serie
6 / linie
Curent nominal IN
300mA / linie
Număr de nivele de protecție
3 (GDT, MOSFET, TVS)
Element de separare
Fus super rapid MOSFET
Linia PoE
Tensiune nominală DC (linie-la-linie) UN
58V DC
Tensiune maximă de operare (linie-la-linie) UC
64V DC
Nivel de protecție UP
93V
Curent de descărcare (8/20µS, linie-la-linie) Iimp
100A
Curent de descărcare (8/20µS, linie-la-țeară) Iimp
2kA
Perechi protejate
(1+2)-(3+6), (4+5)-(7+8)
Standard PoE
în conformitate cu IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
Pierderea de putere PoE în circuitele de protecție
