PTF-58R-ECO/PoE - protecție de rețea LAN pe 8 canale - EWIMAR

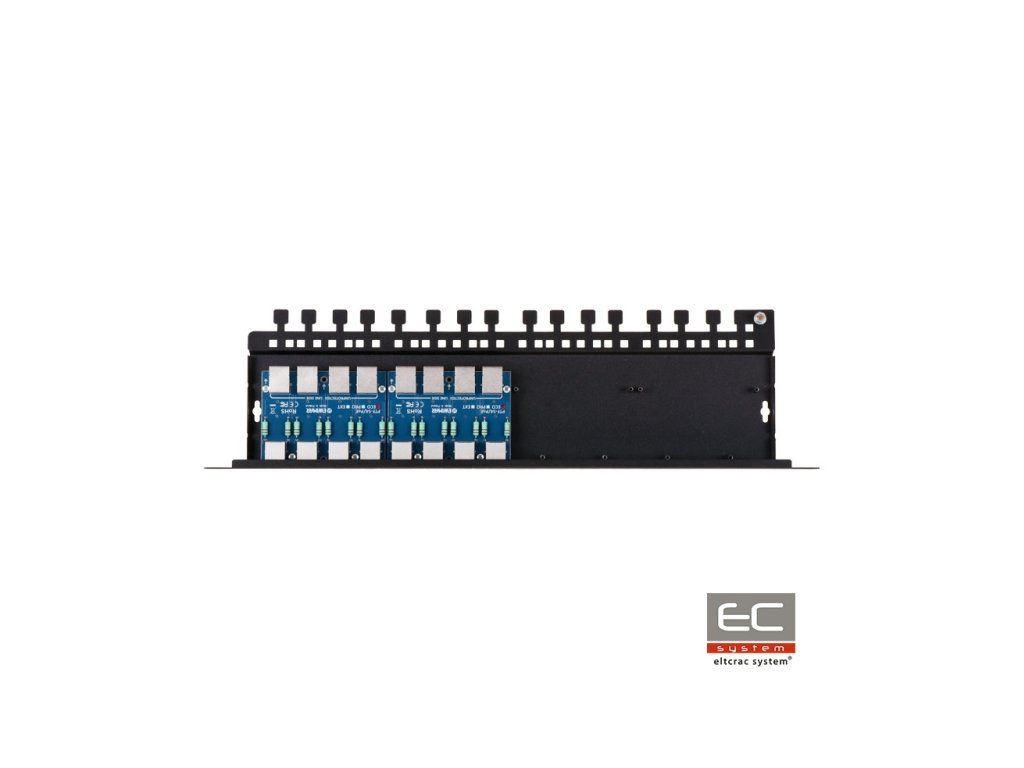

PTF-58R-ECO/PoE este o protecție pe 8 canale responsabilă pentru protecția la supratensiune, de exemplu, camerelor IP, comutatoare LAN, routere, puncte de acces WiFi și alte dispozitive care funcționează în rețele de 100Mbit. Dispozitivul este compatibil cu cablurile UTP și FTP de categorie 5, 5e și 6. Protecția este destinată pentru rețele 10Base-T, 100Base-T. Dispozitivul constă din două module PTF-54-ECO/Poe,montate pe o bază dedicată PTU/PTF-5RACK. Poate fi extins maximum la 16 canale prin adăugarea a două module suplimentare din seria PTF-54 sau PTU-54.PTF-58R-ECO/PoE este destinat protecției dispozitivelor instalate în interiorul clădirilor.Transmiterea excelentă a datelor și rezistența ridicată la șoc sunt realizate prin utilizarea plăcilor PCB cu o grosime foarte mare a stratului de cupru, măsurarea precisă a circuitelor și utilizarea componentelor inovatoare. Pe ambele părți (protejată - DEVICE și neprotejată - LINE) se află conectori RJ-45. Împământarea dispozitivului se face prin intermediul șuruburilor de montare din capacul Rack, permițând o întreținere ușoară, înlocuirea sau extinderea modulului. Conexiunea se realizează prin intermediul cablului furnizat, conectat la punctul comun de împământare al capacului. Cea mai recomandată metodă pentru asigurarea unui nivel maxim de protecție este utilizarea protecțiilor pe ambele părți ale cablurilor: protecție multiplă pe partea punctelor de acces LAN și protecții individuale pe partea dispozitivelor finale.
Instalare LAN cu conectare a panoului de patch-uri de protecție
Specificații tehnice:
Linie de date
Numărul de canale LAN
8
Posibilitate de extindere
Până la 16 canale
Tipuri de rețele LAN acceptate
10Base-T, 100Base-T, cablu cu pereche răsucită de categoria 5, 5e și 6
Conector de intrare (cablul)
Conector RJ-45, ecranat
Conector de ieșire (dispozitiv)
Conector RJ-45, ecranat
Tipuri de cabluri utilizate
UTP / FTP de categoria 5, 5e și 6
Tensiune nominală DC (linia-pământ) UN
90V DC
Tensiune maximă de funcționare (linia-pământ) UC
110V DC
Nivel de protecție 1kV/s (linia-pământ) UP
600V
Curent de descărcare (8/20µS, linia-pământ) Iimp
100A
Tensiune nominală DC (linia-linia) UN
3,3V DC
Tensiune maximă de funcționare (linia-linia) UC
3,5V DC
Nivel de protecție 1kV/s (linia-linia) UP C3
20V
Curent de descărcare (8/20µS, linia-linia) Iimp
100A
Liniile protejate
1-2, 3-6
Capacitate (linia-linia) @1MHz
6-15pF
Capacitate (linia-pământ) @1MHz
1-2pF
Rezistența în serie
2,2 / linie
Curent nominal IN
300mA / linie
Numărul de grade de protecție
1 (hibrid)
Linia PoE
Tensiune nominală DC (linia-linia) UN
58V DC
Tensiune maximă de funcționare (linia-linia) UC
64V DC
Nivel de protecție UP
93V
Curent de descărcare (8/20µS, linia-linia) Iimp
100A
Curent de descărcare (8/20µS, linia-pământ) Iimp
100A
Perechi protejate
(1+2)-(3+6), (4+5)-(7+8)
Standard de operare PoE
în conformitate cu IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
Pierderea de putere PoE în circuitele de protecție
