PTF-54-PRO/PoE - modul de protecție împotriva supratensiunii pentru rețea LAN - EWIMAR

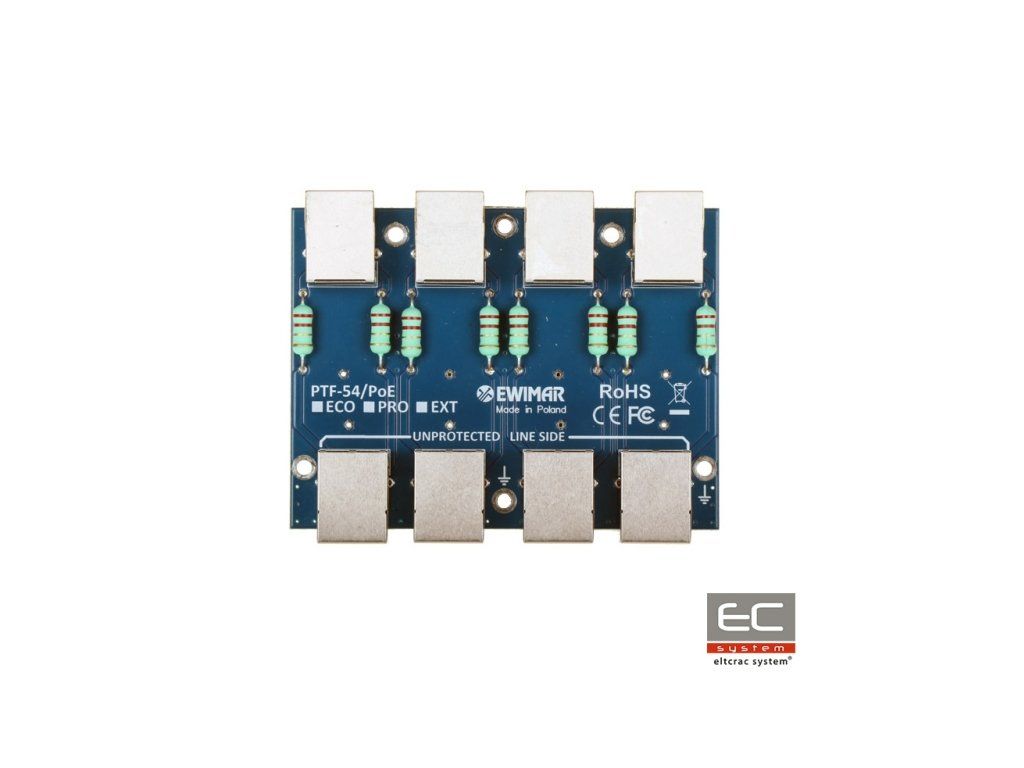

PTF-54-PRO/PoE este un modul cu patru canale responsabil pentru protecția împotriva supratensiunii, printre altele pentru camerelor IP, switch-uri LAN, routere, puncte de acces WiFi și alte dispozitive care funcționează în rețele de 100Mbit. Dispozitivul este compatibil cu cablajul UTP și FTP de categoria 5, 5e și 6. Modulul este destinat rețelelor 10Base-T, 100Base-T. PTF-54-PRO/PoE este destinat protecției dispozitivelor instalate în afara clădirilor.Parametrii excelenți de transfer de date și o mare rezistență la impulsuri sunt obținuți datorită utilizării PCB-ului cu un conținut de cupru foarte gros, trasării precise a circuitelor și utilizării componentelor inovatoare. Pe ambele părți (protejată - DEVICE și nepăzită - LINE) sunt utilizate conectori RJ-45, ceea ce permite modulelor să fie conectate la alte panouri de patch, care formează terminarea cablurilor LAN. Dispozitivul nu ar trebui să fie utilizat în combinație cu panouri de patch obișnuite cu conectori LSA (Krone), deoarece circuitele lor au o rezistență la impulsuri prea scăzută și pot fi deteriorate în caz de supratensiune. Ca terminare a cablurilor LAN, este cel mai bine să utilizați panouri de patch cu module de tip Keystone.Pentru instalare, este necesară utilizarea unei baze dedicate PTU/PTF-5-RACK, care conține maximum 4 module de tipuri diferite, sau un dulap modular PTF-5-BOX. Împământarea dispozitivului se realizează cu ajutorul șuruburilor de montare ale dulapului Rack, asigurând o întreținere ușoară, înlocuire sau extindere a modulului. Conexiunea se realizează cu ajutorul cablului inclus, care este atașat la punctul comun de împământare al dulapului.
Modul de instalare a modulelor în dulapul dedicat Rack
Modul de instalare a modulului în dulapul din plastic
Specificație tehnică:
Linie de date
Număr de canale LAN
4
Tipuri de rețele LAN suportate
10Base-T, 100Base-T, cablu de categoria 5, 5e și 6
Conector de intrare (cablul)
Conector RJ-45
Conector de ieșire (dispozitiv)
Conector RJ-45
Tipuri de cabluri utilizate
UTP / FTP categoria 5, 5e și 6
Tensiunea nominală DC (linie-pământ) UN
90V DC
Tensiunea maximă de lucru (linie-pământ) UC
110V DC
Nivelul de protecție 1kV/s (linie-pământ) UP
600V
Curent de descărcare (8/20µS, linie-pământ) Iimp
2kA pe fiecare conductor (în total 14kA)
Tensiunea nominală DC (linie-linie) UN
3,3V DC
Tensiunea maximă de lucru (linie-linie) UC
3,5V DC
Nivelul de protecție 1kV/s (linie-linie) UP C3
20V
Curent de descărcare (8/20µS, linie-linie) Iimp
100A
Linii protejate
1-2, 3-6
Capacitate (linie-linie) @1MHz
6-15pF
Capacitate (linie-pământ) @1MHz
1-2pF
Rezistență în serie
2,2 / linie
Curent nominal IN
300mA / linie
Numărul de etape de protecție
2 (GDT, TVS)
Element de separare
Rezistor de descărcare
Linie PoE
Tensiunea nominală DC (linie-linie) UN
58V DC
Tensiunea maximă de lucru (linie-linie) UC
64V DC
Nivelul de protecție UP
93V
Curent de descărcare (8/20µS, linie-linie) Iimp
100A
Curent de descărcare (8/20µS, linie-pământ) Iimp
2kA
Perechi protejate
(1+2)-(3+6), (4+5)-(7+8)
Standard de lucru PoE
în conformitate cu IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Pierderea de putere PoE în circuitele de protecție
