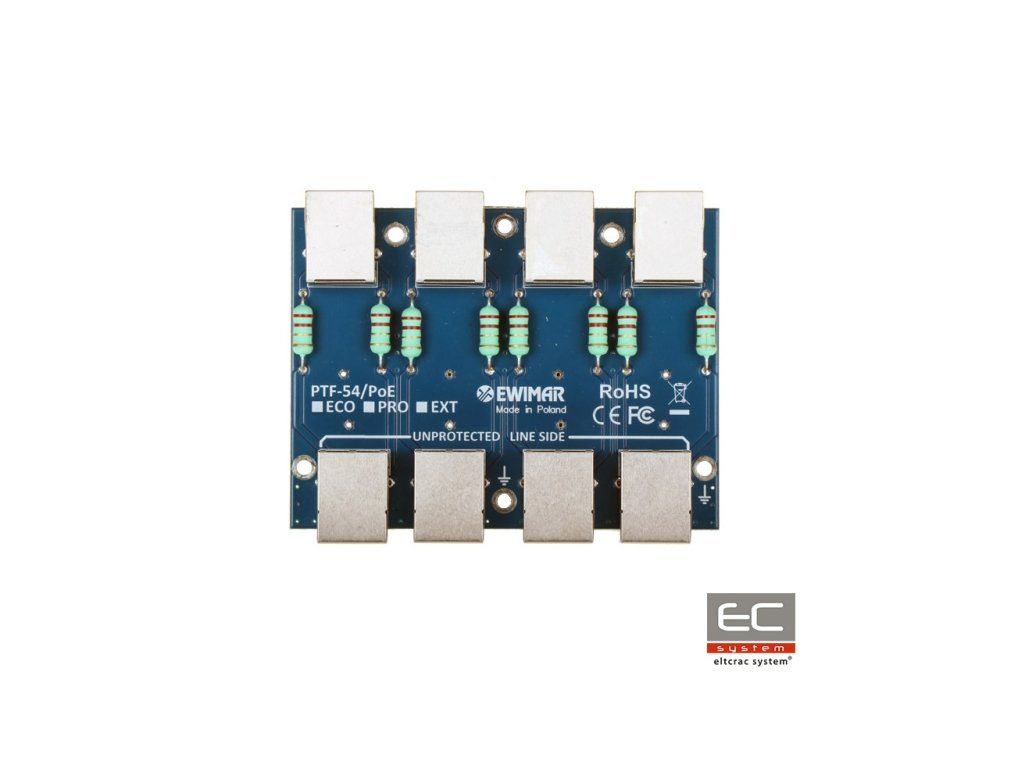

PTF-54-EXT/PoE - modul de protecție împotriva supratensiunii pe 4 canale pentru rețele LAN - EWIMAR
PTF-54-EXT/PoE este un modul cu patru canale responsabil pentru protecția împotriva supratensiunii, de exemplu, camerelor IP, switch-urilor LAN, routerelor, punctelor de acces WiFi și altor dispozitive care funcționează în rețele de 100Mbit. Dispozitivul este compatibil cu cabluri UTP și FTP de categoria 5, 5e și 6. Modulul este destinat rețelelor 10Base-T, 100Base-T. PTF-54-EXT/PoE este creat pentru a proteja dispozitive instalate în afara clădirilor, precum și pe stâlpi și construcții metalice.Modulul utilizează tehnologia MOSFET, care permite obținerea unui nivel foarte ridicat de protecție atât împotriva supratensiunilor, cât și împotriva schimbărilor bruște ale diferențelor de potențial.Parametrii excelenți ai transmisiei de date și rezistența ridicată la șocuri au fost obținute prin utilizarea plăcilor PCB cu un conținut foarte gros de cupru, direcția precisă a circuitelor și aplicarea de componente inovatoare. Pe ambele părți (protejat - DEVICE și neprotejat - LINE) au fost folosite conectori RJ-45, ceea ce permite ca modulele să fie conectate cu alte panouri de patch care servesc ca terminare pentru cablurile LAN. Dispozitivul nu ar trebui utilizat în combinație cu panouri de patch standard cu conectori LSA (Krone), deoarece rezistența circuitelor lor la șocuri este prea scăzută și se pot deteriora în caz de supratensiune. Ca terminare pentru cablurile LAN, se recomandă utilizarea panourilor de patch cu module de tip Keystone.Pentru montaj, ar trebui utilizată baza dedicată PTU/PTF-5-RACK, care poate primi maxim 4 module de tipuri diferite sau un modul de cutie PTF-5-BOX. Împământarea dispozitivului se realizează prin șuruburile de montare ale cutiei Rack, ceea ce permite întreținerea, înlocuirea sau extinderea ușoară a modulului. Conectarea se face cu ajutorul cablului furnizat, care este atașat la punctul comun de împământare al cutiei.
Metoda de montare a modulelor în cutia Rack dedicată
Metoda de montare a modulului în cutia din plastic
Specificații tehnice:
Linia de date
Numărul de canale LAN
4
Tipuri de rețele LAN suportate
10Base-T, 100Base-T, cablu torsadat de categoria 5, 5e și 6
Conector de intrare (cablul)
Conector RJ-45
Conector de ieșire (dispozitiv)
Conector RJ-45
Tipuri de cabluri utilizate
UTP / FTP de categoria 5, 5e și 6
Tensiune nominală continuă (linie-la-pământ) UN
90V DC
Tensiune maximă de lucru (linie-la-pământ) UC
110V DC
Nivel de protecție la 1kV/s (linie-la-pământ) UP
600V
Curent de descărcare (8/20µS, linie-la-pământ) Iimp
2kA pentru fiecare conductor (14kA în total)
Tensiune nominală continuă (linie-la-linie) UN
3,3V DC
Tensiune maximă de lucru (linie-la-linie) UC
3,5V DC
Nivel de protecție la 1kV/s (linie-la-linie) UP C3
8V
Curent de descărcare (8/20µS, linie-la-linie) Iimp
2kA luând în considerare funcționarea MOSFET
Liniile protejate
1-2, 3-6
Capacitate (linie-la-linie) @1MHz
6-15pF
Capacitate (linie-la-pământ) @1MHz
1-2pF
Rezistență în serie
6 / linie
Curent nominal IN
300mA / linie
Numărul de etape de protecție
3 (GDT, MOSFET, TVS)
Element de descărcare
Fuzibil MOSFET super rapid
Linia PoE
Tensiune nominală continuă (linie-la-linie) UN
58V DC
Tensiune maximă de lucru (linie-la-linie) UC
64V DC
Nivel de protecție UP
93V
Curent de descărcare (8/20µS, linie-la-linie) Iimp
100A
Curent de descărcare (8/20µS, linie-la-pământ) Iimp
