PTF-516R-PRO/PoE - protecție rețea LAN pe 16 canale - EWIMAR

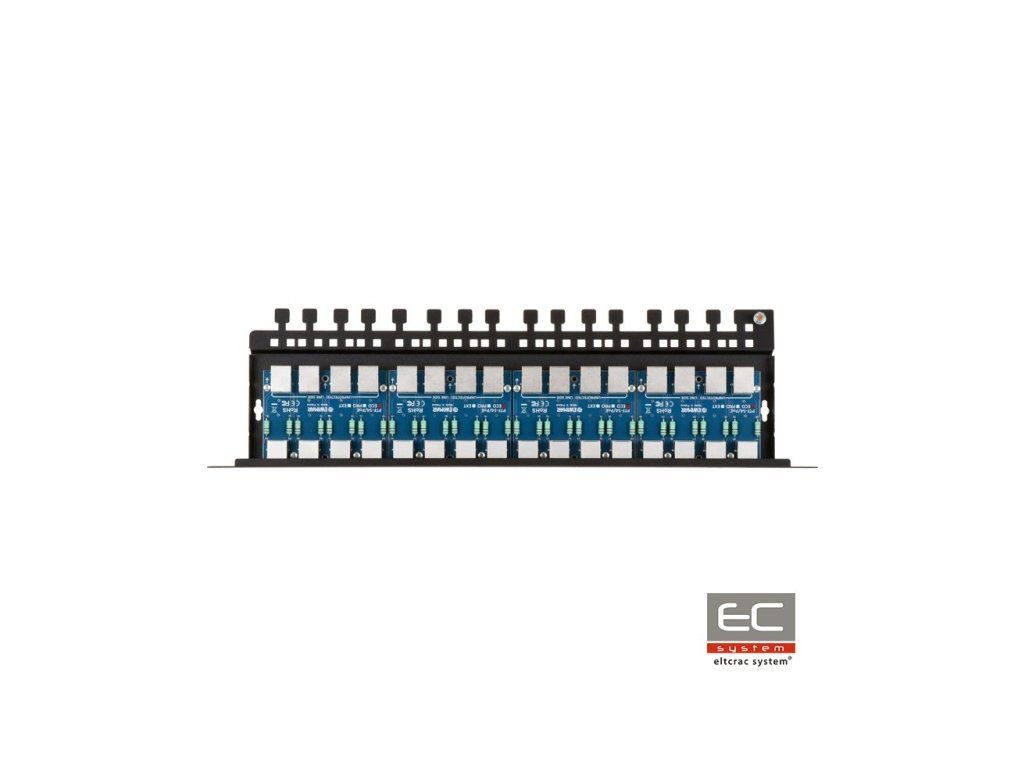

PTF-516R-PRO/PoE este o protecție pe 16 canale responsabilă pentru protecția împotriva supratensiunilor, de exemplu, camere IP, switch-uri LAN, routere, puncte de acces WiFi și alte dispozitive care funcționează în rețele de 100Mbit. Dispozitivul este compatibil cu cabluri UTP și FTP de categorie 5, 5e și 6. Protecția este destinată rețelelor 10Base-T și 100Base-T. Dispozitivul este alcătuit din patru module PTF-54-PRO/PoE,montate pe o bază dedicată PTU/PTF-5RACK. PTF-516R-PRO/PoE este destinat protecției dispozitivelor instalate în afara clădirilor.Parametrii excelenți de transfer și rezistența ridicată la șocuri sunt obținute datorită utilizării plăcilor PCB cu un conținut foarte ridicat de cupru, conducerii precise a circuitelor și utilizării componentelor inovatoare. Pe ambele părți (protejată - DEVICE și neprotejată - LINE) sunt utilizate conectori RJ-45, permițând astfel modulelor să fie conectate la alte panouri de patch care formează terminațiile cablurilor LAN. Dispozitivul nu ar trebui să fie utilizat în combinație cu panouri de patch standard cu prize LSA (Krone), deoarece rezistența circuitelor lor la șocuri este prea mică și se pot deteriora în momentul supratensiunii. Ca terminație pentru cablurile LAN, este cel mai bine să folosiți panouri de patch cu module de tip Keystone. Împământarea dispozitivului se face prin șuruburile de montare ale capacului Rack, ceea ce permite o întreținere ușoară, înlocuirea sau extinderea modulului. Conexiunea se realizează cu ajutorul cablului furnizat, care este atașat punctului comun de împământare al capacului. Metoda recomandată pentru asigurarea celei mai înalte nivele de protecție este utilizarea protecției de ambele părți ale cablurilor: multi-canal pe partea switch-ului LAN și individual pe partea dispozitivelor finale.
Protecție complexă a sistemului de televiziune industrială
Specificație tehnică:
Linie de date
Număr canale LAN
16
Posibilitate de extindere
Nu, doar înlocuirea cu alte module
Tipuri de rețele LAN acceptate
10Base-T, 100Base-T, cablu twisted pair de categorie 5, 5e și 6
Conector de intrare (cablul)
Prize RJ-45, ecranate
Conector de ieșire (dispozitiv)
Prize RJ-45, ecranate
Tipuri de cabluri utilizate
UTP / FTP de categorie 5, 5e și 6
Tensiune nominală DC (linie-pământ) UN
90V DC
Tensiune maximă de lucru (linie-pământ) UC
110V DC
Nivel de protecție 1kV/s (linie-pământ) UP
600V
Curent de descărcare (8/20µS, linie-pământ) Iimp
2kA pentru fiecare conductor (14kA total)
Tensiune nominală DC (linie-linie) UN
3,3V DC
Tensiune maximă de lucru (linie-linie) UC
3,5V DC
Nivel de protecție 1kV/s (linie-linie) UP C3
20V
Curent de descărcare (8/20µS, linie-linie) Iimp
100A
Linii protejate
1-2, 3-6
Capacitate (linie-linie) @1MHz
6-15pF
Capacitate (linie-pământ) @1MHz
1-2pF
Rezistență serie
2,2 / linie
Curent nominal IN
300mA / linie
Număr de trepte de protecție
2 (GDT, TVS)
Element separat
Rezistență la șoc
Linie PoE
Tensiune nominală DC (linie-linie) UN
58V DC
Tensiune maximă de lucru (linie-linie) UC
64V DC
Nivel de protecție UP
93V
Curent de descărcare (8/20µS, linie-linie) Iimp
100A
Curent de descărcare (8/20µS, linie-pământ) Iimp
2kA
Perechi protejate
(1+2)-(3+6), (4+5)-(7+8)
Standard de lucru PoE
în conformitate cu IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
