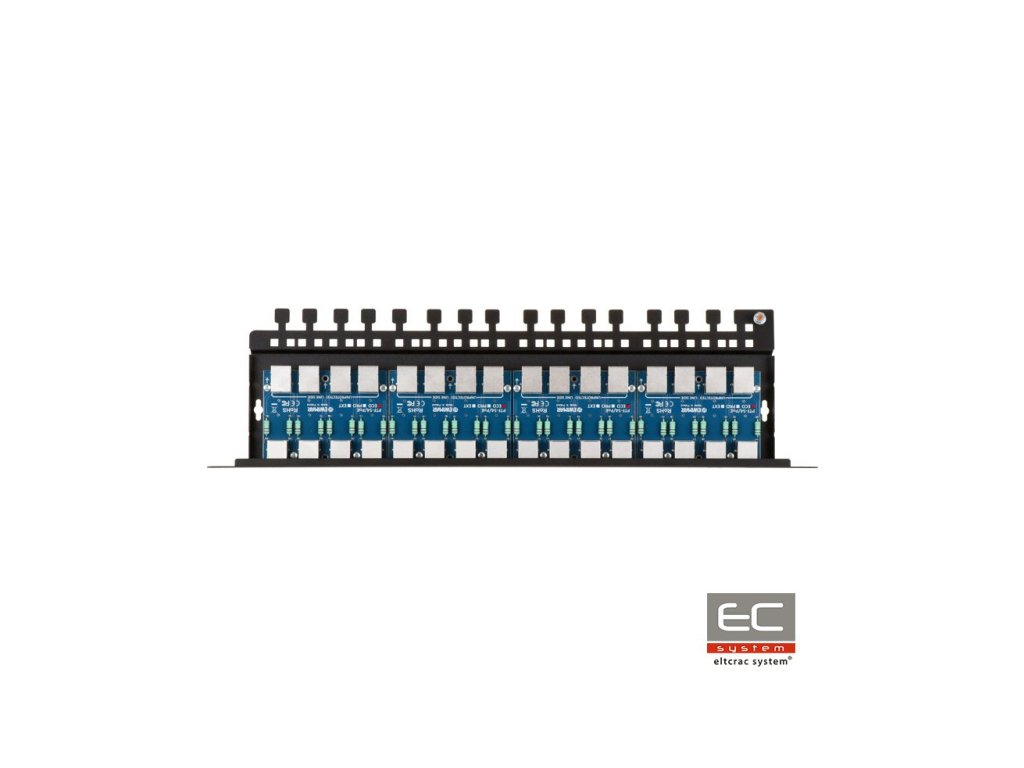

PTF-516R-ECO/PoE este o protecție pe 16 canale responsabilă pentru protecția la supratensiune pentru, de exemplu, camere IP, switch-uri LAN, routere, puncte de acces WiFi și alte dispozitive care funcționează în rețele de 100Mbit. Dispozitivul este compatibil cu cablurile UTP și FTP de categoria 5, 5e și 6. Protecția este destinată rețelelor 10Base-T, 100Base-T. Dispozitivul este compus din patru module PTF-54-ECO/Poe,instalate pe o bază dedicată PTU/PTF-5RACK.PTF-516R-ECO/PoE este destinat protecției dispozitivelor instalate în clădiri.Parametrii excelenți de transfer de date și rezistența înaltă la șocuri sunt obținute datorită utilizării placilor PCB cu un conținut foarte ridicat de cupru, conducerii precise a circuitelor și utilizării componentelor inovatoare. Pe ambele părți (protejată - DEVICE și neprotejată - LINE) au fost utilizate prize RJ-45. Împământarea dispozitivului se realizează prin șuruburile de montare ale carcasei Rack, ceea ce permite întreținerea, schimbarea sau extinderea ușoară a modulului. Conexiunea se realizează folosind cablul inclus, care se fixează la punctul comun de împământare al carcasei. Modalitatea recomandată pentru asigurarea celei mai înalte nivele de protecție este utilizarea protecției pe ambele părți ale cablurilor: multiplu pe partea switch-ului LAN și individual pe partea dispozitivelor finale.
Protecția la supratensiune pentru camerele CCTV și switch-ul LAN
Specificatii tehnice:
Linia de date
Numărul de canale LAN
16
Possibilitatea de extindere
Nu, doar înlocuire cu un alt model
Tipuri de rețele LAN suportate
10Base-T, 100Base-T, pereche răsucite, categoria 5, 5e și 6
Prize de intrare (cablul)
Priza RJ-45, blindată
Prize de ieșire (dispozitiv)
Priza RJ-45, blindată
Tipurile de cabluri utilizabile
UTP / FTP categoria 5, 5e și 6
Tensiunea nominală DC (linie - pământ) UN
90V DC
Tensiunea maximă de operare (linie - pământ) UC
110V DC
Nivelul de protecție 1kV/s (linie - pământ) UP
600V
Curentul de descărcare (8/20µS, linie - pământ) Iimp
100A
Tensiunea nominală DC (linie - linie) UN
3,3V DC
Tensiunea maximă de operare (linie - linie) UC
3,5V DC
Nivelul de protecție 1kV/s (linie - linie) UP C3
20V
Curentul de descărcare (8/20µS, linie - linie) Iimp
100A
Liniile protejate
1-2, 3-6
Capacitatea (linie - linie) @1MHz
6-15pF
Capacitatea (linie - pământ) @1MHz
1-2pF
Rezistența în serie
2,2 / linie
Curentul nominal IN
300mA / linie
Numărul de trepte de protecție
1 (hibrid)
Linia PoE
Tensiunea nominală DC (linie - linie) UN
58V DC
Tensiunea maximă de operare (linie - linie) UC
64V DC
Nivelul de protecție UP
93V
Curentul de descărcare (8/20µS, linie - linie) Iimp
100A
Curentul de descărcare (8/20µS, linie - pământ) Iimp
100A
Perechile protejate
(1+2)-(3+6), (4+5)-(7+8)
Standardul de operare PoE
în conformitate cu IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
Pierderile de putere PoE în circuitele de protecție
