PTF-51-EXT/PoE - Element de protecție împotriva supratensiunilor pentru rețele LAN/Ethernet - EWIMAR

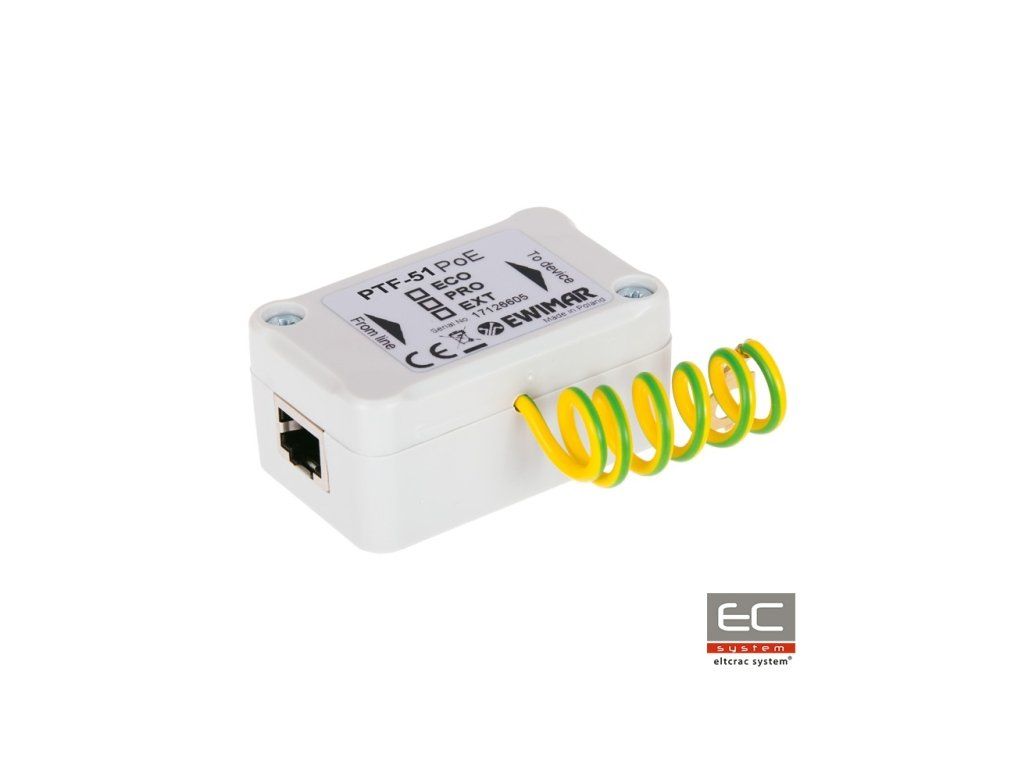

PTF-51-EXT/PoE este un protector împotriva supratensiunilor pe un canal responsabil de protejarea, printre altele, a camerelor IP industriale, switch-urilor LAN, router-elor, punctelor de acces WiFi și altor dispozitive care funcționează în rețeaua Ethernet. Dispozitivul este compatibil cu standardele 10Base-T, 100Base-T care utilizează cabluri de categoria 5, 5e și 6. Parametrii excelenți de transfer al datelor sunt obținuți datorită utilizării plăcilor PCB reglate și a conducerii precise a circuitelor. Protectorul conține împământare directă a încărcăturilor de impuls mari individual de la fiecare fir al cablului, fără a necesita utilizarea elementelor intermediare care slăbesc rezistența la impulsuri și care au un impact enorm asupra radiației sau absorbției interferențelor electromagnetice. Dispozitivul are în canalul de date 3 niveluri de protecție, care împreună cu utilizarea tehnologiei MOSFET garantează o protecție extrem de eficientă a circuitelor interfețelor de rețea și oferă un buffer de izolare suplimentar în cazul apariției unor tensiuni mari între switch-ul LAN și diferitele puncte terminale. Alimentările dispozitivelor LAN sunt protejate de avarii prin circuite de protecție independente ale alimentării PoE, care elimină creșterea tensiunii între perechile 1,2 - 3,6 și 4,5 - 7,8 ca urmare a supratensiunilor cauzate de furtuni sau creșteri necontrolate ale tensiunii. Conexiunea profesională protejează de asemenea dispozitivele împotriva creșterii tensiunii în liniile de alimentare PoE. Firele 4-5 și 7-8 sunt legate între ele, deoarece LAN Base-100T le utilizează exclusiv pentru alimentarea PoE. PTF-51-EXT/PoE este recomandat pentru protecția dispozitivelor terminale situate pe stâlpi, construcții metalice și în clădiri industriale. Poate funcționa ca un dispozitiv independent sau poate fi montat pe perete cu un fir de împământare conectat.
Protecția corectă a cablului LAN individual utilizând două dispozitive PTF-51
Pentru protecția completă a unui canal LAN este necesar să se utilizeze două dispozitive din seria PTF-51, montate la ambele capete ale cablului și să se asigure împământarea corectă a acestora. În cazul protecției mai multor circuite, se recomandă utilizarea unui protector multi-canal pe partea switch-ului LAN și a protecțiilor pe un canal pe partea dispozitivelor terminale.
Protecția completă împotriva supratensiunilor pentru o rețea LAN de 16 puncte
În cazul utilizării unui protector din seria EXT pe partea dispozitivului LAN terminal (cameră IP), este necesar să se utilizeze un protector pe partea switch-ului LAN, cel puțin în versiunea PRO, altfel protecția switch-ului LAN nu va fi suficientă. Între cablu și protector nu trebuie folosite panouri de patch standard cu conectori LSA (Krone), deoarece rezistența circuitelor lor la impulsuri este prea mică. Ca finalizare, cele mai bune rezultate se obțin cu panouri de patch cu conectori de tip Keystone.
Specificații tehnice:
Linia de date
Numărul de canale LAN
1
Tipuri de LAN suportate
10Base-T, 100Base-T, pereche răsucită de categoria 5, 5e și 6
Conector de intrare (cablul)
Conector RJ-45
Conector de ieșire (dispozitiv)
Conector RJ-45
Tensiunea nominală continuă (linie-pământ) UN
90V DC
Tensiunea maximă de lucru (linie-pământ) UC
110V DC
Nivelul de protecție 1kV/s (linie-pământ) UP
600V
Curentul de descărcare C1 (8/20µS, linie-pământ) Iimp
2kA pentru fiecare fir al cablului (14kA total)
Tensiunea nominală continuă (linie-linie) UN
3,3V DC
Tensiunea maximă de lucru (linie-linie) UC
3,5V DC
Nivelul de protecție 1kV/s (linie-linie) UP C3
8V
Curentul de descărcare (8/20µS, linie-linie) Iimp
2kA cu influența MOSFET
Liniile protejate
1-2, 3-6
Capacitatea (linie-linie) @1MHz
6-15pF
Capacitatea (linie-pământ) @1MHz
1-2pF
Rezistența seriei
6 / linie
Curentul nominal IN
300mA / linie
Numărul de trepte de protecție
3 (GDT, MOSFET, TVS)
Element de deconectare
Fusibil MOSFET ultraspeed
Linia PoE
Tensiunea nominală continuă (linie-linie) UN
58V DC
Tensiunea maximă de lucru (linie-linie) UC
64V DC
Nivelul de protecție UP
93V
Curentul de descărcare (8/20µS, linie-linie) Iimp
2kA cu influența MOSFET (opțiunea A), 250A (opțiunea B)
Curentul de descărcare (8/20µS, linie-pământ) Iimp
2kA
Perechile protejate
(1+2)-(3+6), (4+5)-(7+8)
Standardul de lucru PoE
Compatibil cu IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
Pierderea de energie PoE în circuitele de protecție
