Descriere detaliată a produsului

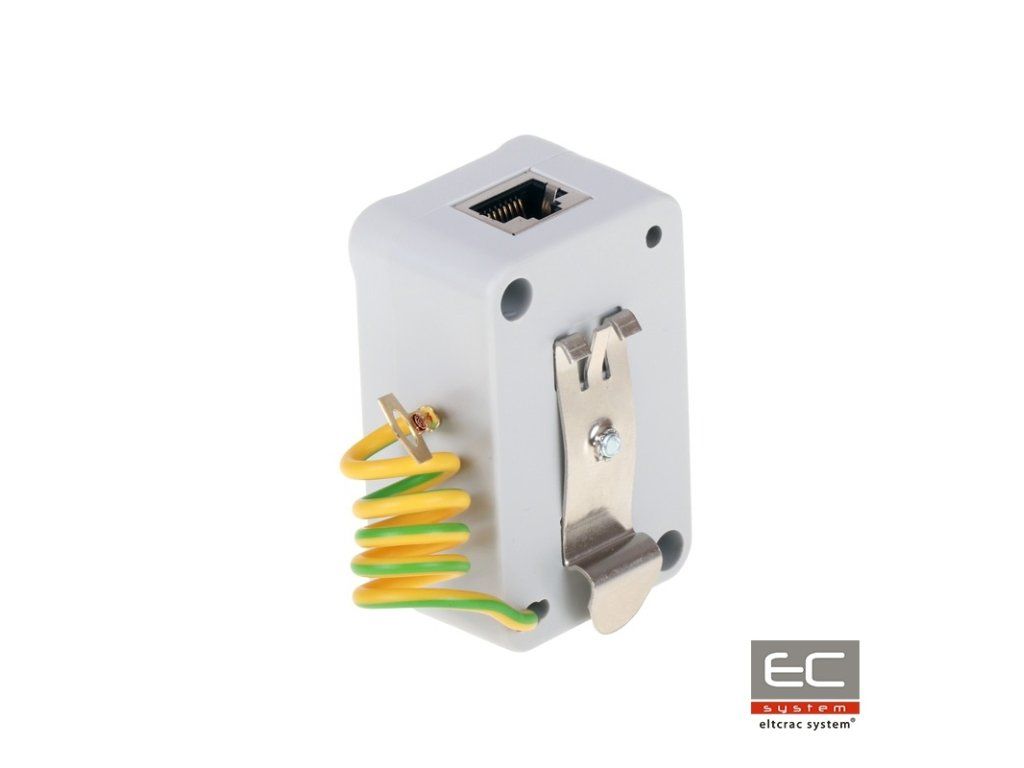

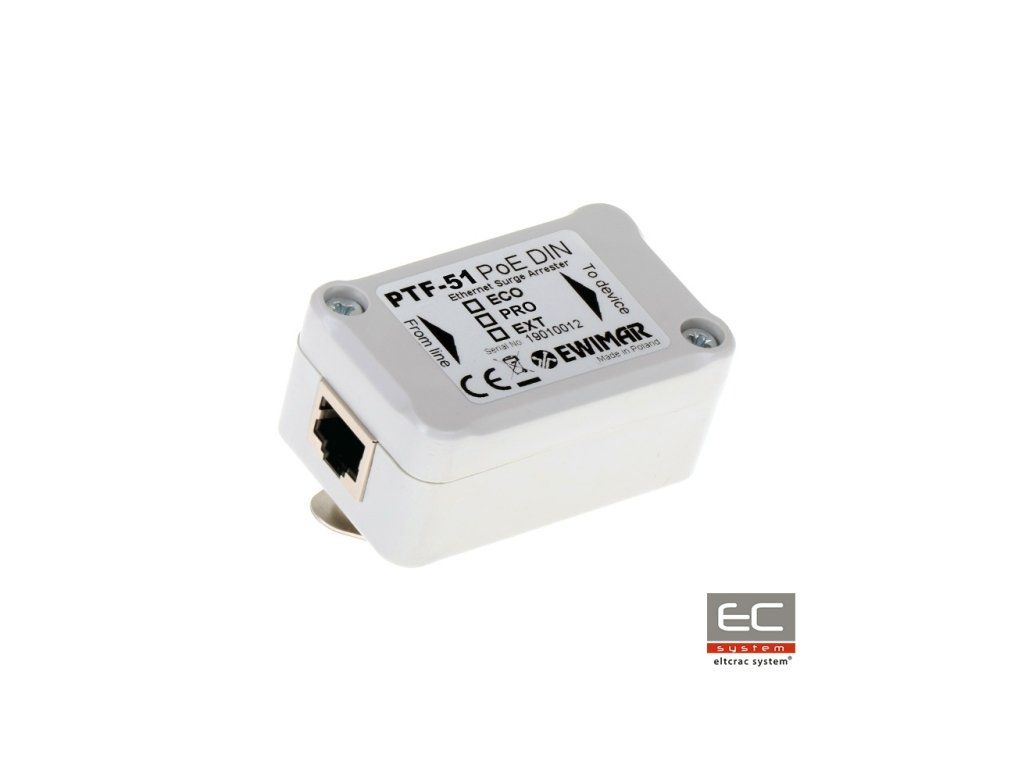

PTF-51-EXT/PoE/DIN - Limitator de supratensiune pentru rețeaua LAN/Ethernet montat pe șină DIN - EWIMAR
PTF-51-EXT/PoE/DIN este un limitator de supratensiune de un canal, montat pe șină DIN, responsabil pentru protejarea, printre altele, a camerelor IP industriale, switch-urilor LAN, routerelor, punctelor de acces WiFi și altor dispozitive care funcționează în rețeaua Ethernet. Dispozitivul este compatibil cu standardele 10Base-T, 100Base-T care utilizează cablaj de categoria 5, 5e și 6. Parametrii excepționali ai transferului de date sunt obținuți datorită utilizării plăcilor PCB acordate și unei trasări precise a circuitelor. Limitatorul conține o descărcare directă în pământ a unor impulsuri mari individual din fiecare conductor al cablului, fără a fi necesară utilizarea unor elemente intermediare care să reducă rezistența la impulsuri și au un impact mare asupra radiației sau absorbției perturbărilor electromagnetice. Dispozitivul din circuitul de date are 3 niveluri de protecție, care împreună cu utilizarea tehnologiei MOSFET garantează o protecție extrem de eficientă a circuitelor interfețelor de rețea și oferă un buffer de separare suplimentar în cazul apariției unor potențiale mari între switch-ul LAN și punctele finale individuale. Sursa de alimentare a dispozitivelor LAN este protejată împotriva deteriorării prin circuite de protecție PoE independente, care elimină creșterea tensiunii între perechile 1,2 - 3,6 și 4,5 - 7,8 datorită supratensiunilor cauzate de descărcări atmosferice sau creșteri necontrolate ale tensiunii. Sistemul de conectare profesional protejează suplimentar dispozitivele împotriva creșterii tensiunii pe liniile de alimentare PoE. Liniile 4-5 și 7-8 sunt interconectate, deoarece LAN Base-100T le folosește exclusiv pentru alimentarea PoE. PTF-51-EXT/PoE/DIN este recomandat pentru protecția dispozitivelor finale pe stâlpi, structuri metalice și în obiective industriale. Împământarea limitatorului se realizează utilizând șina DIN. Pentru montarea dispozitivului pe șina DIN este necesară utilizarea unui suport metalic, de care PTF-51-EXT/PoE/DIN dispune.
![]()
Asigurarea corectă a unei linii LAN prin utilizarea a două dispozitive PTF-51
Pentru a asigura complet un circuit LAN, este necesar să se folosească două dispozitive din seria PTF-51, montate la ambele capete ale cablului și să se aibă grijă de împământarea corespunzătoare a acestora. În cazul asigurării mai multor circuite, se recomandă utilizarea unui limitator multiplu pe partea switch-ului LAN și limitatoare de un canal pe partea dispozitivelor finale.
![]()
Protecție completă împotriva supratensiunii pentru o rețea LAN de 16 puncte
În cazul utilizării unui limitator din seria EXT pe partea dispozitivului final LAN (cameră IP), este necesar să se utilizeze pe partea switch-ului LAN cel puțin versiunea PRO a limitatorului, altfel protecția switch-ului LAN va fi insuficientă. Între cablu și limitator nu ar trebui utilizate panouri de patch standard cu prize LSA (Krone), deoarece impulsurile lor de circuit sunt prea mici. Ca încheiere, este recomandat să se utilizeze panouri de patch cu conectori de tip Keystone.
Specificații tehnice:
| Linia de date |
| Număr de canale LAN | 1 |
| Tipuri de rețele LAN acceptate | 10Base-T, 100Base-T, pereche răsucită de categoria 5, 5e și 6 |
| Conector de intrare (cablu) | Conector RJ-45 |
| Conector de ieșire (dispozitiv) | Conector RJ-45 |
| Tensiune nominală DC (linie-la-pământ) UN | 90V DC |
| Tensiune maximă de funcționare (linie-la-pământ) UC | 110V DC |
| Nivel de protecție 1kV/s (linie-la-pământ) UP | 600V |
| Curent de descărcare C1 (8/20µS, linie-la-pământ ) Iimp | 2kA pentru fiecare conductor al cablului (14kA total) |
| Tensiune nominală DC (linie-la-linie) UN | 3,3V DC |
| Tensiune maximă de funcționare (linie-la-linie) UC | 3,5V DC |
| Nivel de protecție 1kV/s (linie-la-linie) UP C3 | 8V |
| Curent de descărcare (8/20µS, linie-la-linie ) Iimp | 2kA cu aplicarea MOSFET |
| Linii protejate | 1-2, 3-6 |
| Capacitate (linie-la-linie) @1MHz | 6-15pF |
| Capacitate (linie-la-pământ) @1MHz | 1-2pF |
| Rezistență serie | 6 / linie |
| Curent nominal IN | 300mA / linie |
| Numărul de niveluri de protecție | 3 (GDT, MOSFET, TVS) |
| Element de deconectare | Fuzibil MOSFET super rapid |
| Linia PoE |
| Tensiune nominală DC (linie-la-linie) UN | 58V DC |
| Tensiune maximă de funcționare (linie-la-linie) UC | 64V DC |
| Nivel de protecție UP | 93V |
| Curent de descărcare (8/20µS, linie-la-linie) Iimp | 2kA cu participarea MOSFET (opțiunea A), 250A (opțiunea B) |
| Curent de descărcare (8/20µS, linie-la-pământ ) Iimp | 2kA |
| Perechi protejate | (1+2)-(3+6), (4+5)-(7+8) |
| Standard de operare PoE | Conform cu IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| Pierderi de putere PoE în circuitele de protecție | IEEE 802.3af, opțiunea A: 0,6W @48VDC
IEEE 802.3af, opțiunea B: 0,35W @48VDC IEEE 802.3at, opțiunea A: 1,6W @54VDC
IEEE 802.3at opțiunea B: 0,6W @54VDC IEEE 802.3bt, Tip 3, opțiunea AB: 1,2W @54VDC *) date pentru încărcătură maximă anticipată |
| Caracteristici comune |
| Dimensiuni | 65 x 30 x 40 (mm) |
| Utilizare | Protecția dispozitivelor montate pe stâlpi |
| Metodă de montare | Montare pe șină DIN |
| Etanșeitatea carcasei | IP54 |
| Temperatura de funcționare | -30C~60C |
