PTF-51-ECO/PoE - Protecție la supratensiune pentru rețeaua LAN din seria ECO - EWIMAR

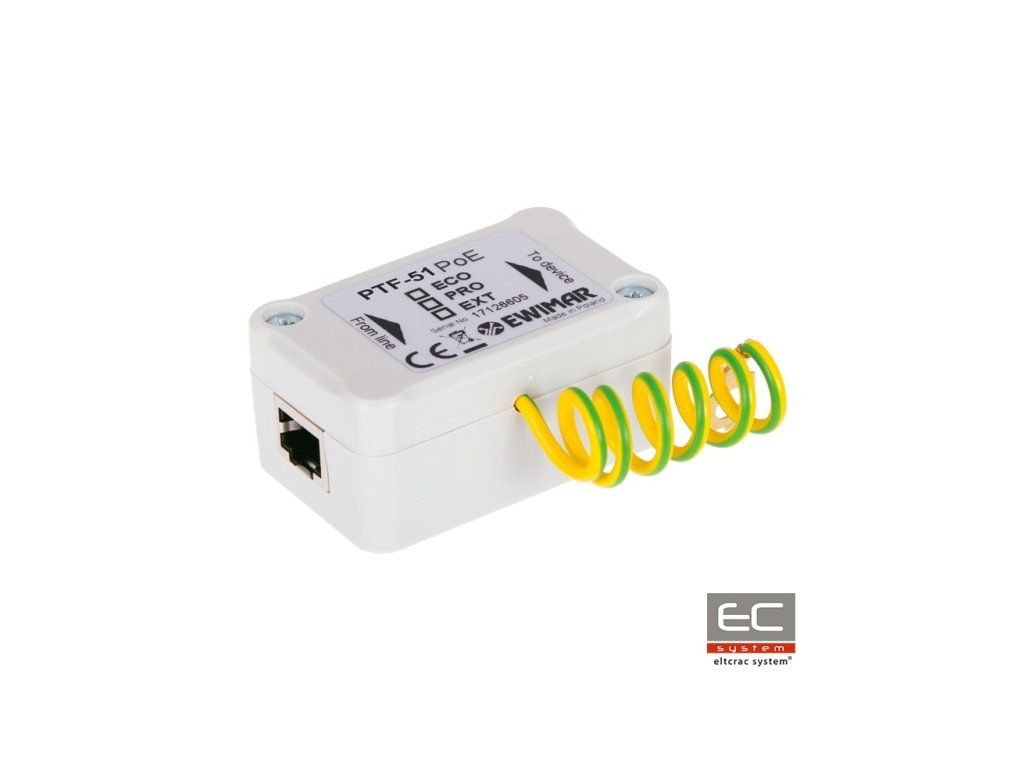

PTF-51-ECO/PoE este o protecție împotriva supratensiunilor pe un singur canal, responsabilă pentru protejarea, printre altele, a camerelor IP industriale, a switch-urilor LAN, routerelor, punctelor de acces WiFi și altor dispozitive care operează în rețeaua Ethernet. Dispozitivul este compatibil cu standardele 10Base-T, 100Base-T și 1000Base-T. Parametrii excelenti ai transferului de date sunt obținuți datorită utilizării plăcilor PCB reglate și a conducerii precise a circuitelor. Protecția la supratensiune garantează o protecție eficientă a dispozitivelor și instalațiilor rețelei LAN, a căror elemente se află în interiorul clădirilor. Conectarea profesională protejează de asemenea dispozitivele împotriva creșterii tensiunii pe liniile de alimentare PoE. Liniile 4-5 și 7-8 sunt conectate, deoarece LAN Base-100T le folosește exclusiv pentru alimentarea PoE. PTF-51-ECO/PoE protejează ambele grupe de perechi de alimentare de la creșterea tensiunii peste 58V și de deteriorarea adaptatoarelor de alimentare ale dispozitivelor finale (de exemplu, camere IP, switch-uri). Poate funcționa ca un dispozitiv autonom sau să fie montat pe perete cu conectare la pământ printr-un cablu.
Protecția corespunzătoare a unei linii LAN folosind două dispozitive PTF-51
Pentru protecția completă a unei linii LAN este necesar să utilizați două dispozitive identice, montate la ambele capete și asigurându-le o împământare corectă. În cazul protecției mai multor circuite, se recomandă utilizarea protecției cu supratensiune multiple pe partea switch-ului LAN și protecții pe un singur canal pe partea dispozitivelor finale.
Protecția completă a rețelei LAN cu 16 puncte
Specificație tehnică:
Linia de date
Număr de canale LAN
1
Tipuri de rețele LAN suportate
10Base-T, 100Base-T, cablu împletit categoria 5, 5e și 6
Conector de intrare (cablul)
Conector RJ-45
Conector de ieșire (dispozitiv)
Conector RJ-45
Tensiune nominală DC (linie-pământ) UN
90V DC
Tensiune maximă de lucru continuu (linie-pământ) UC
110V DC
Nivel de protecție 1kV/s (linie-pământ) UP
600V
Curent de descărcare C1 (8/20µS, linie-pământ) Iimp
100A
Tensiune nominală DC (linie-linie) UN
3,3V DC
Tensiune maximă de lucru continuu (linie-linie) UC
3,5V DC
Nivel de protecție 1kV/s (linie-linie) UP C3
20V
Curent de descărcare (8/20µS, linie-linie) Iimp
100A (2kA după activarea MOSFET)
Liniile protejate
1-2, 3-6
Capacitate (linie-linie) @1MHz
6-15pF
Capacitate (linie-pământ) @1MHz
1-2pF
Rezistență în serie
2,2 / linie
Curent nominal IN
300mA / linie
Număr de trepte de protecție
1 (hibrid)
Linia PoE
Tensiune nominală DC (linie-linie) UN
58V DC
Tensiune maximă de lucru continuu (linie-linie) UC
