PTF-51-ECO/PoE/Micro - Miniatură de protecție la supratensiune pentru rețele LAN - EWIMAR

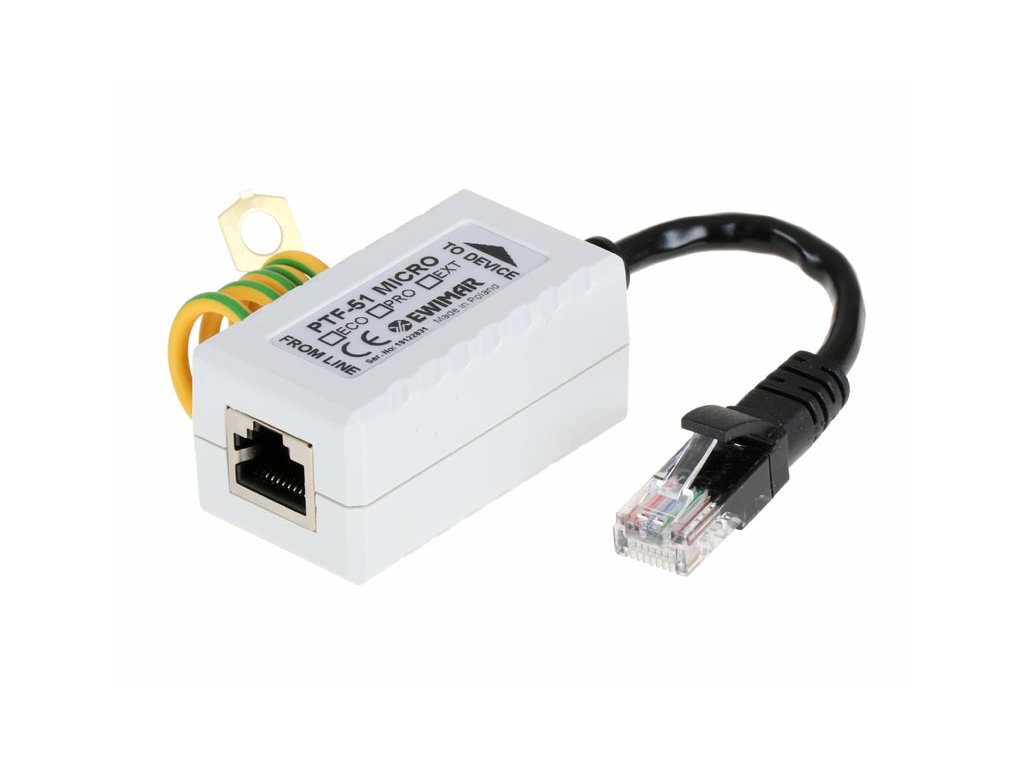

PTF-51-ECO/PoE/Micro este o miniatură de protecție la supratensiune destinată rețelelor LAN 100-BaseT bazate pe cabluri UTP de categoria 5 și 6.Dispozitivul are dimensiuni reduse și este echipat cu un cablu integrat cu conector RJ-45, ceea ce permite o instalare simplă și rapidă, și permite, de asemenea, ascunderea protecției în carcase mici. Protecția poate fi utilizată, printre altele, pentru a proteja camerele IP industriale. PTF-51-ECO/PoE/Micro protejează împotriva efectelor descărcărilor electrice, supratensiunilor și vandalismului (acțiunea paralizatoarelor). Protecția garantează o protecție eficientă a echipamentelor și instalațiilor rețelelor LAN, ale căror componente se află în clădiri. Dispozitivul protejează individual fiecare pereche de transmisie și elimină supratensiunile care depășesc 6V în interiorul acestora. Sistemul profesional de conectare protejează de asemenea echipamentele împotriva creșterii tensiunii pe liniile de alimentare PoE. Perechile 4-5 și 7-8 sunt conectate, deoarece LAN Base-100T le utilizează exclusiv pentru alimentarea PoE. PTF-51-ECO/PoE/Micro protejează ambele grupuri de perechi de alimentare împotriva creșterii tensiunii peste 58V și daunele surselor de alimentare ale dispozitivelor finale (de exemplu, camere IP, comutatoare).
Pentru ca dispozitivul să funcționeze corect și să ofere un nivel adecvat de protecție, acesta trebuie să fie conectat la un sistem de împământare de bună calitate sau, în absența acestuia, la conductorul de protecție PE. Este interzisă conectarea circuitelor de protecție împotriva fulgerelor la împământare și crearea unui punct de împământare al protecției în apropierea punctului de împământare al circuitului de protecție împotriva fulgerelor.
Exemple de utilizare a protecției PTF-51-ECO/PoE/Micro
Specificații tehnice:
Linie de date
Număr de canale LAN
1
Compatibilitate cu cabluri
100Base-T (100Mbit), pereche răsucită de categoria 5, 5e și 6
Conector de intrare (cablul)
Priză RJ-45
Conector de ieșire (dispozitiv)
Cablul cu conector RJ-45
Tensiune nominală DC (linie-la-pământ) UN
175V DC
Tensiune maximă de operare (linie-la-pământ) UC
225V DC
Nivel de protecție 1kV/s (linie-la-pământ) UP
455V
Curent de impuls C1 (8/20µS, linie-la-pământ) Iimp
100A
Tensiune nominală DC (linie-la-linie) UN
6V DC
Tensiune maximă de operare (linie-la-linie) UC
6,8V DC
Nivel de protecție 1kV/s (linie-la-linie) UP C3
20V
Curent de impuls C1 (8/20µS, linie-la-linie) Iimp
100A
Linii protejate
1-2, 3-6
Capacitate (linie-la-linie) @1MHz
6-15pF
Capacitate (linie-la-pământ) @1MHz
2-3pF
Element de deconectare
Deconector rezistent
Rezistență în serie
2,2 / linie
Curent nominal IN
300mA / linie
Linie PoE
Tensiune nominală DC (linie-la-linie) UN
56V DC
Tensiune maximă de operare (linie-la-linie) UC
64V DC
Nivel de protecție UP C3
93V
Curent de impuls (8/20µS, linie-la-linie) Iimp C3
73A
Perechi protejate
(1+2)-(3+6), (4+5)-(7+8)
Standard de operare PoE
Compatibil cu IEEE 802.3af/at - toate tipurile
Proprietăți comune
Dimensiuni
51 x 31 x 24 (mm) - fără cablu
Aplicație
Interior / Exterior doar în carcasă suplimentară IP66
