PTF-51-ECO/PoE/DIN - Protecție împotriva supratensiunii pentru rețele LAN montată pe șină DIN seria ECO - EWIMAR

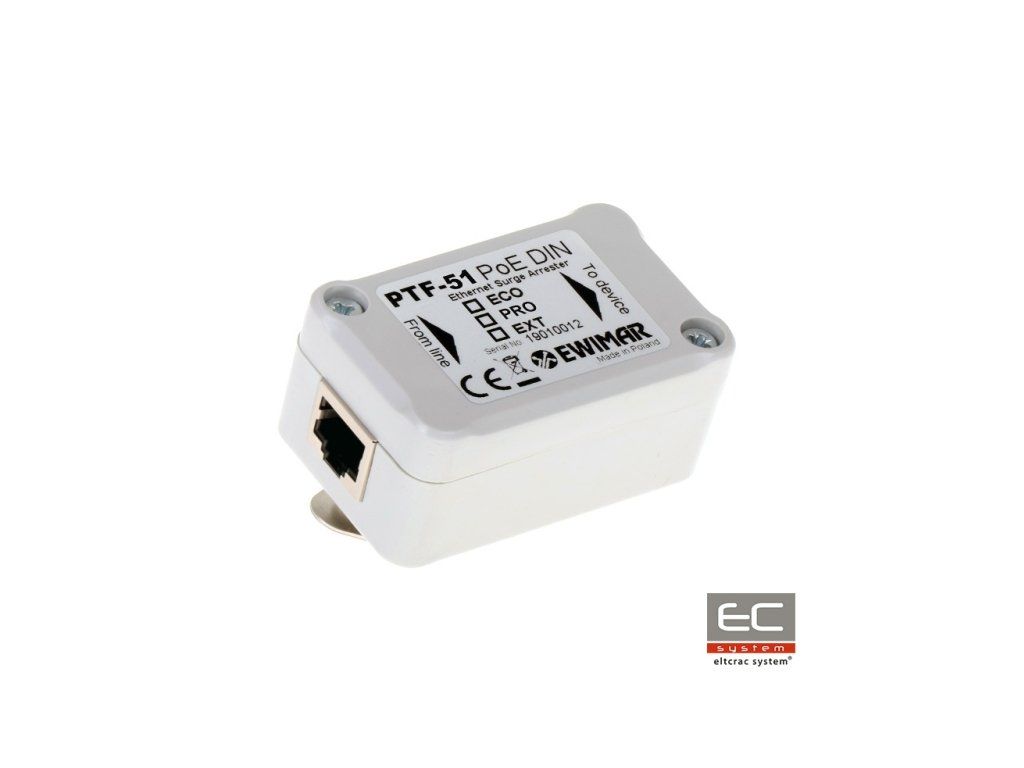

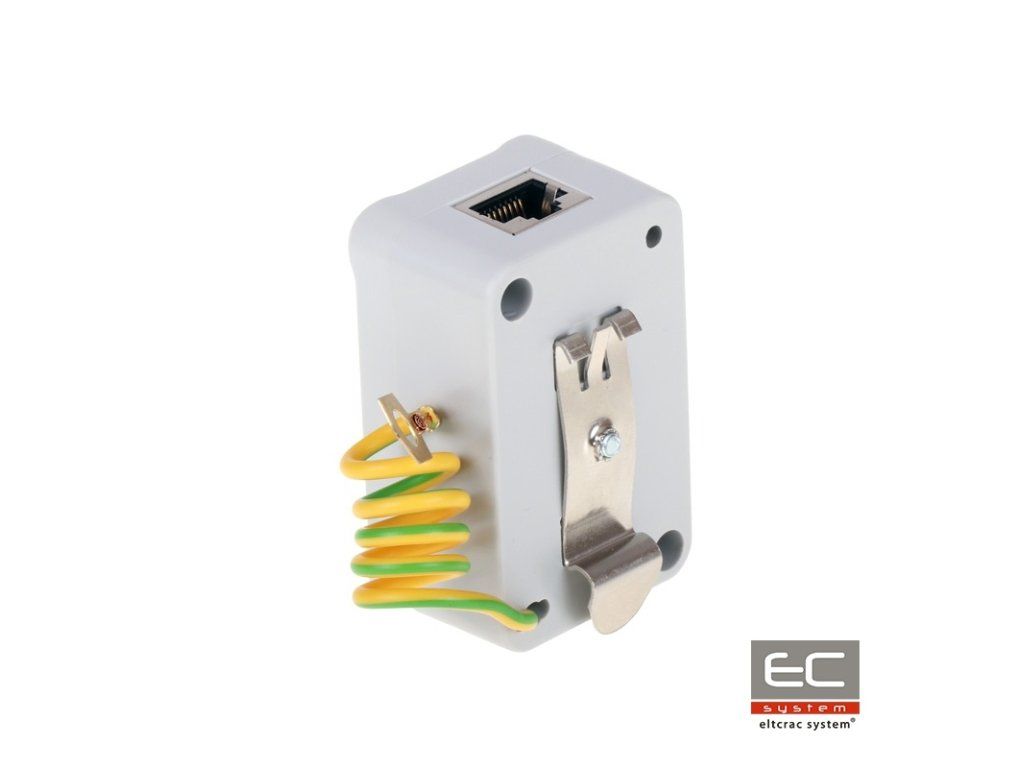

PTF-51-ECO/PoE/DIN este un dispozitiv de protecție împotriva supratensiunii pe un canal din seria Economical, montat pe șină DIN, destinat protejării, de exemplu, camerelor IP industriale, switch-urilor LAN, router-elor, punctelor de acces WiFi și altor echipamente care funcționează în rețeaua Ethernet. Dispozitivul este compatibil cu standardele 10Base-T și 100Base-T. Parametrii excelenți de transfer al datelor sunt obținuți datorită utilizării plăcilor PCB acordate și conducerii precise a circuitelor. Protecția garantează o protecție eficientă a echipamentelor și a rețelei LAN, al căror elemente se află în interiorul clădirilor. Soluția profesională de conectare protejează echipamentele de creșterea tensiunii în liniile de alimentare PoE. Liniile 4-5 și 7-8 sunt interconectate, deoarece LAN Base-100T le folosește exclusiv pentru alimentarea PoE. PTF-51-ECO/PoE/DIN protejează ambele grupuri de perechi de alimentare de creșteri ale tensiunii peste 58V și deteriorarea surselor de alimentare ale echipamentelor finale (de exemplu, camere IP, switch-uri). Împământarea protecției se efectuează prin intermediul șinei DIN. Pentru montarea dispozitivului pe șină DIN este necesară utilizarea unui suport metalic, cu care este PTF-51-ECO/PoE/DIN dotat.
Asigurarea corectă a unei linii LAN folosind două dispozitive PTF-51
Pentru protecția completă a unei linii LAN este necesar să se utilizeze două dispozitive identice, montate pe ambele capete, și să se asigure împământarea corectă. În cazul protejării mai multor circuite, se recomandă utilizarea protecției multiple pe partea switch-ului LAN și protecții pe un canal pe partea echipamentelor finale.
Protecție completă împotriva supratensiunii pentru rețeaua LAN de 16 puncte
Specificație tehnică:
Linia de date
Număr de canale LAN
1
Tipuri de rețele LAN acceptate
10Base-T, 100Base-T, cablu cu perechi răsucite, categoria 5, 5e, și 6
Conector de intrare (cablul)
RJ-45 priză
Conector de ieșire (dispozitiv)
RJ-45 priză
Tensiune nominală DC (linie-pământ) UN
90V DC
Tensiune maximă de funcționare (linie-pământ) UC
110V DC
Nivel de protecție 1kV/s (linie-pământ) UP
600V
Curent de descărcare C1 (8/20µS, linie-pământ) Iimp
100A
Tensiune nominală DC (linie-linie) UN
3,3V DC
Tensiune maximă de funcționare (linie-linie) UC
3,5V DC
Nivel de protecție 1kV/s (linie-linie) UP C3
20V
Curent de descărcare (8/20µS, linie-linie) Iimp
100A
Liniile protejate
1-2, 3-6
Capacitate (linie-linie) @1MHz
6-15pF
Capacitate (linie-pământ) @1MHz
1-2pF
Rezistență în serie
2,2 / linie
Curent nominal IN
300mA / linie
Număr de trepte de protecție
1 (hibrid)
Linie PoE
Tensiune nominală DC (linie-linie) UN
58V DC
Tensiune maximă de funcționare (linie-linie) UC
64V DC
Nivel de protecție UP
93V
Curent de descărcare (8/20µS, linie-linie) Iimp
100A
Curent de descărcare (8/20µS, linie-pământ) Iimp
100A
Perechi protejate
(1+2)-(3+6), (4+5)-(7+8)
Standard PoE
În conformitate cu IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
