1-kanal exterior de protecție împotriva supratensiunii seria EXT pentru sisteme IP cu protecție PoE
BOX PTU-51-EXT/PoE/MIN este un modul unicanal responsabil pentru protecția împotriva supratensiunii pentru camerelor IP, switch-uri LAN, routere, puncte de acces WiFi și alte dispozitive care funcționează în rețele de 100Mbit. Dispozitivul este compatibil cu cablurile UTP și FTP categoria 5 și 6. Eficiența protecției este 4-5kA @ 8/20S individual pentru fiecare conductor (în funcție de grosimea acestora). Această protecție protejează echipamentele finale LAN instalate pe stâlpi sau structuri metalice împotriva efectelor descărcărilor atmosferice, supratensiunilor, sabotajelor și diferențelor de potențial. Firele de împământare conduc în pământ impulsurile de tensiune și curent provenite din trecerile de arc. Dispozitivul are o siguranță MOSFET încorporată, care crește eficiența de protecție și reduce curenții de compensare între împământările instalațiilor CCTV.

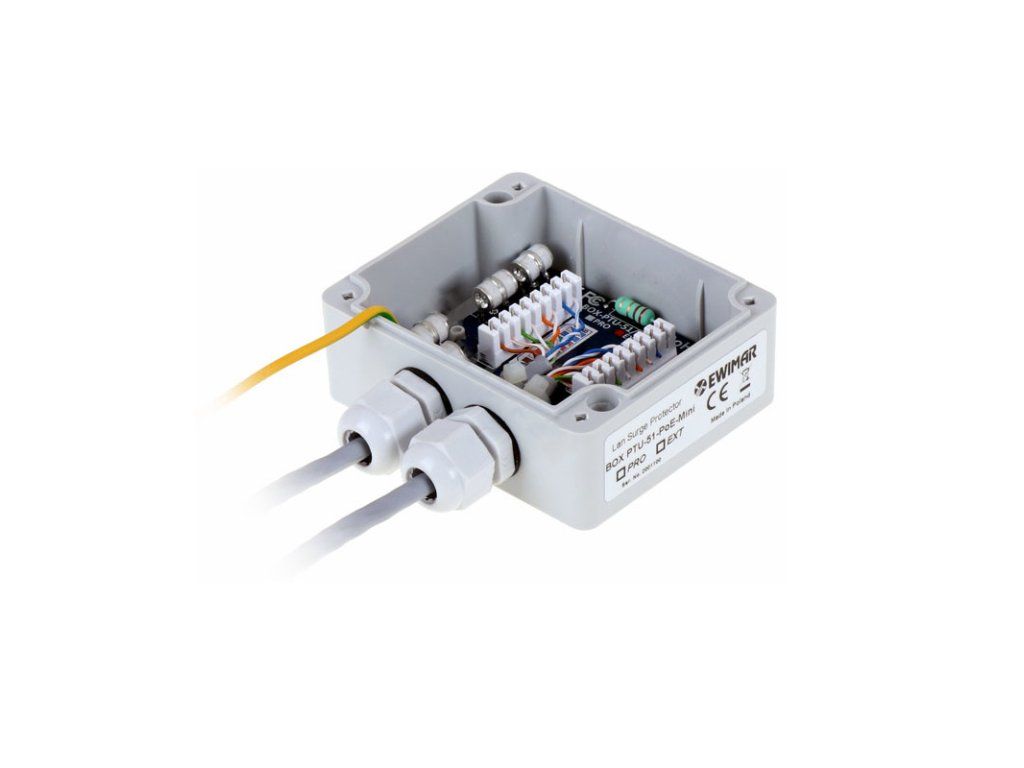

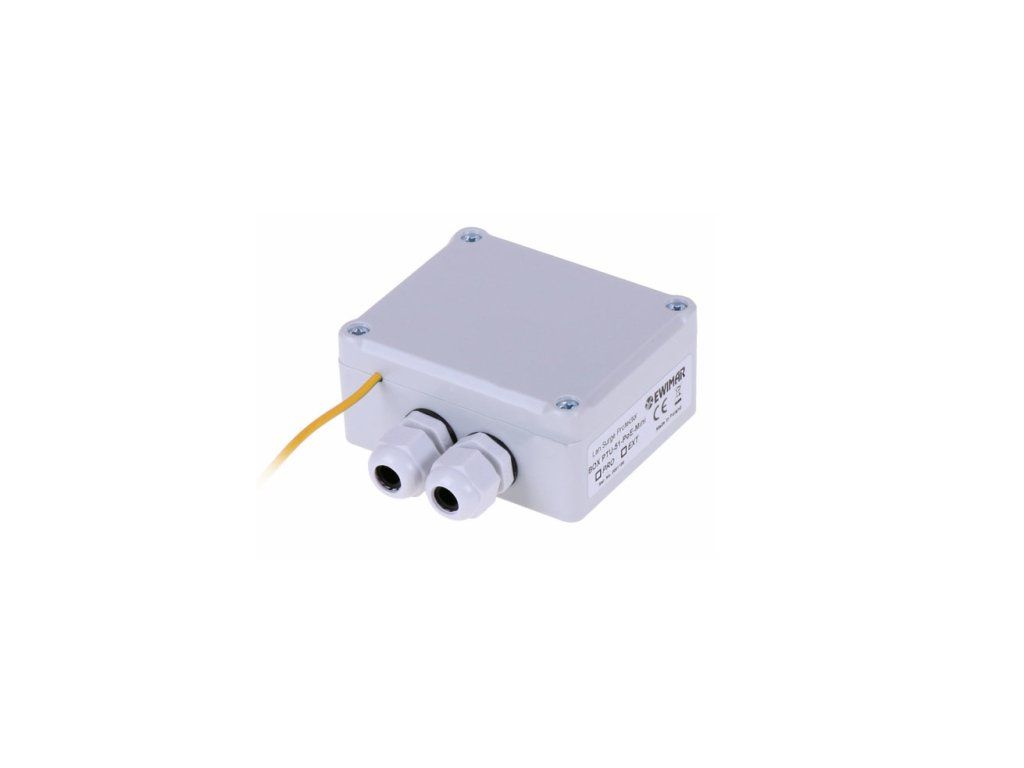

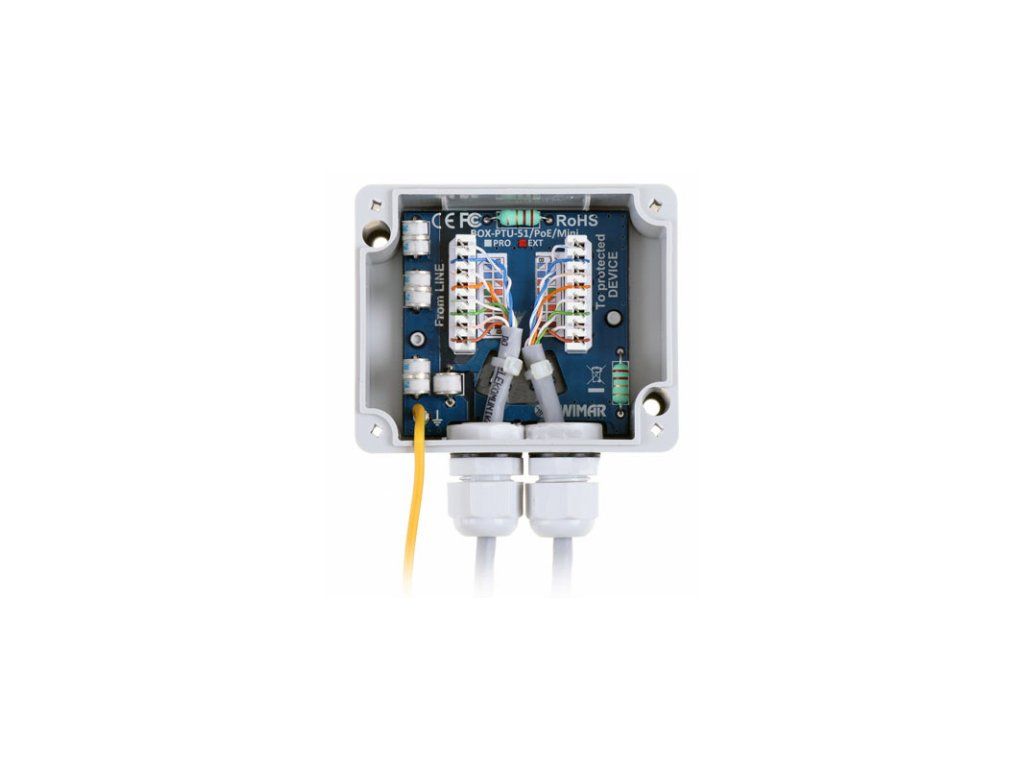

În plus, modulul este echipat cu un carcasa hermetică cu treceri etanșe și conectori LSA pentru partea protejată și neprotejat, care au o rezistență mai mare a îmbinărilor decât prizelor RJ-45. Dimensiunile mici permit utilizarea dispozitivului în instalații cu spațiu foarte limitat, de exemplu, în interiorul stâlpilor. Modulul poate fi folosit cu alte dispozitive de protecție PRO sau EXT de la compania Ewimar, însă pentru asigurarea unei protecții complete a liniei de înaltă tensiune, se recomandă utilizarea a două dispozitive identice - unul la fiecare capăt al cablului. Acest lucru permite echilibrarea rezistenței la îndoaie a întregului circuit, indiferent de locul de intrare a sarcinii electrice.
Specificația tehnică
BOX PTU-51-EXT/PoE/MINI
Linia de date
Număr canale LAN
1
Compatibilitate cu cablare
100Base-T (100Mbit), pereche răsucite categoria 5, 5e, și 6 UTP/FTP
Conector de intrare (LINE)
LSA (Krone)
Conector de ieșire (DEVICE)
LSA (Krone)
Tensiune nominală DC (linie-pământ) UN
90V DC
Tensiune maximă de lucru continuu (linie-pământ) UC
110V DC
Nivel de protecție 1kV/s (linie-pământ) UP
600V
Curent de descărcare C1 (8/20µS, linie-pământ) Iimp
5kA
Tensiune nominală DC (linie-linie) UN
3,3V DC
Tensiune maximă de lucru continuu (linie-linie) UC
3,5V DC
Nivel de protecție 1kV/s (linie-linie) UP C3
8V (după activarea MOSFET)
Curent de descărcare C1 (8/20µS, linie-linie) Iimp
2kA
Linii protejate
1-2, 3-6
Capacitate (linie-linie) @1MHz
6-15pF
Element separativ
siguranță MOSFET
Rezistență serie
6 / linie
Curent nominal IN
300mA / linie
Linie PoE
Tensiune nominală DC (linie-linie) UN
58V DC
Tensiune maximă de lucru continuu (linie-linie) UC
64V DC
Nivel de protecție UP C3
93V
Curent de descărcare (8/20µS, linie-linie) Iimp C3
100A
Tensiune nominală DC (linie-pământ) UN
90V DC
Tensiune maximă de lucru continuu (linie-pământ) UC
110V DC
Nivel de protecție 1kV/s (linie-pământ) UP
600V
Curent de descărcare C1 (8/20µS, linie-pământ) Iimp
5kA
Perechi protejate
(1+2)-(3+6), (4+5)-(7+8)
Normă de operare PoE
Compatibil cu IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
