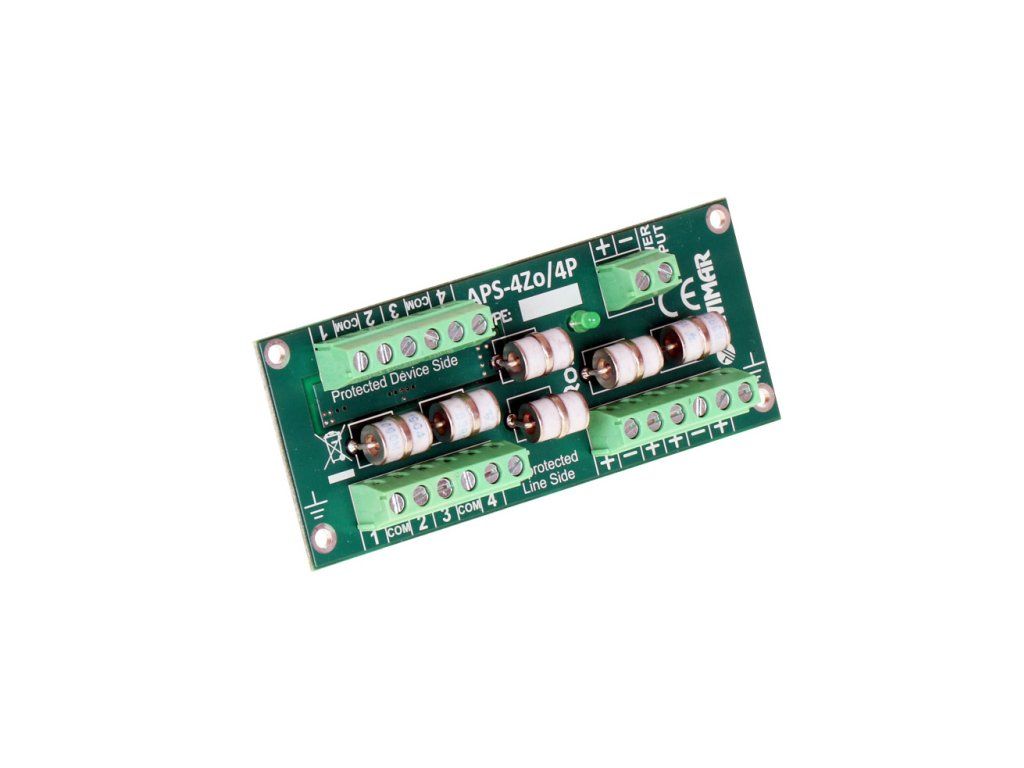

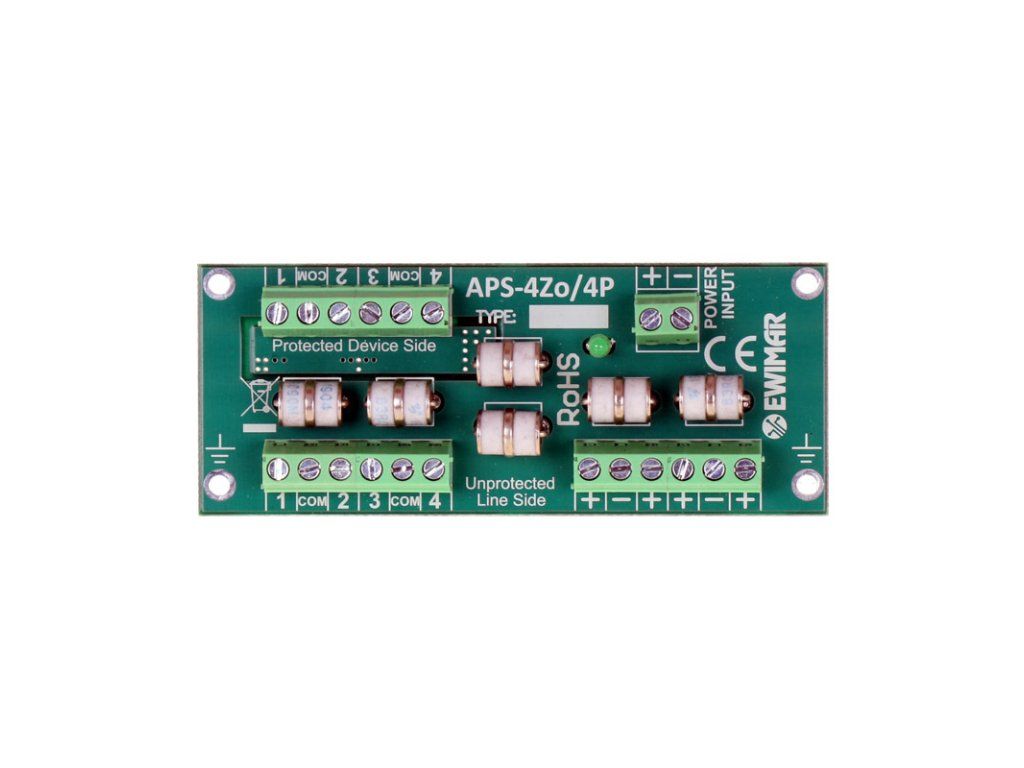

Protecție împotriva supratensiunilor pentru 4 senzori de alarmă externi, APS-4Zo/4P - EWIMAR
APS-4Zo/4P este o protecție împotriva supratensiunilor, ale cărei rol este de a proteja centralele sistemelor de alarmă împotriva supratensiunilor și trăsnetelor. Dispozitivul este echipat cu 4 circuite de protecție destinate semnalelor senzorilor de alarmă și 4 circuite de protecție pentru alimentare cu izolație. Protecția este destinată utilizării cu senzori instalați în exterior, unde pot apărea descărcări electrice de mare intensitate din structuri metalice, jgheaburi sau conductori. Pe lângă riscurile pentru circuitele de alarmă în sine, există și riscul de deteriorare a centralelor și a echipamentelor conectate din cauza creșterii puternice a tensiunii în firele de alimentare. Acest risc este eliminat prin împărțirea protecției circuitelor de alimentare utilizând siguranțe de supratensiune super rapide, resetabile automat MOSFET. Protecția este realizată ca un modul, instalat într-un carcasă specială împreună cu alte module care pot forma un sistem complex de protecție pentru toate semnalele centralei de alarmă.
Componentele utilizate elimină tensiunile de lovitură de valoare 10kA pentru fiecare circuit de alarmă și alimentare, folosind siguranțe de supratensiune super rapide MOSFET. Acest lucru împiedică pătrunderea impulsurilor de tensiune peste 18V pe partea protejată. Această soluție creează o barieră de protecție eficientă pentru orice tip de sistem de alarmă fără a afecta circuitele de alarmă cu 4 stări. Standardul terminalelor pentru partea expusă și protejată a fost respectat conform standardului de conectare în centralele de alarmă, asigurând o instalare simplă și întreținere ulterioară. Dispozitivul nu poate fi utilizat pe linii digitale (de tip bus). Pentru acest scop, este necesar să se utilizeze un alt model de dispozitiv de protecție.
APS-4Zo/4P dispune, de asemenea, de siguranțe MOSFET, care izolează alimentarea fiecărui senzor de alarmă. Această soluție protejează împotriva neutralizării grupului de senzori în caz de scurtcircuit pe unul dintre aceștia. Siguranțele de supratensiune utilizate au o histerezis de curent foarte mic și un timp de reacție de 1uS, ceea ce nu cauzează un consum semnificativ de curent din centrale nici în timpul unei perioade îndelungate de apariție a scurtcircuitului. Această concepție este recomandată pentru instalații de clasă S.
APS-4Zo/4P - Exemplu de protecție pentru liniile de alarmă pentru senzori externi
Specificații tehnice
APS-4Zo/4P
Liniile de alarmă
Numărul de circuite de protecție
4
Interfață de intrare/ieșire
Șurub
Tensiune nominală DC (linie-pământ) UN
90V DC
Tensiune maximă de funcționare (linie-pământ) UC
110V DC
Nivel de protecție 1kV/s (linie-pământ) UP
600V
Curent de descărcare C1 (8/20µS, linie-pământ) Iimp
10kA
Tensiune nominală DC (linie-linie) UN
15V DC
Tensiune maximă de funcționare (linie-linie) UC
13V DC
Nivel de protecție 1kV/s (linie-linie) UP C3
18V (în raport cu MOSFET)
Curent de descărcare C1 (8/20µS, linie-linie) Iimp
2kA (în raport cu MOSFET)
Element de separare
Siguranță MOSFET de supratensiune
Rezistență serie
6 / linie
Curent nominal IN
100mA / linie
Linii de alimentare
Numărul de circuite de protecție
4
Tensiune nominală DC (linie-linie) UN
13.8V DC
Tensiune maximă de funcționare (linie-linie) UC
15V DC
Nivel de protecție UP C3
20V (în raport cu MOSFET)
Curent de descărcare (8/20µS, linie-linie) Iimp C3
2kA (în raport cu MOSFET)
Tensiune nominală DC (linie-pământ) UN
90V DC
Tensiune maximă de funcționare (linie-pământ) UC
110V DC
Nivel de protecție 1kV/s (linie-pământ) UP
600V
Curent de descărcare C1 (8/20µS, linie-pământ) Iimp
