S-4 - Contact magnetic - SATEL

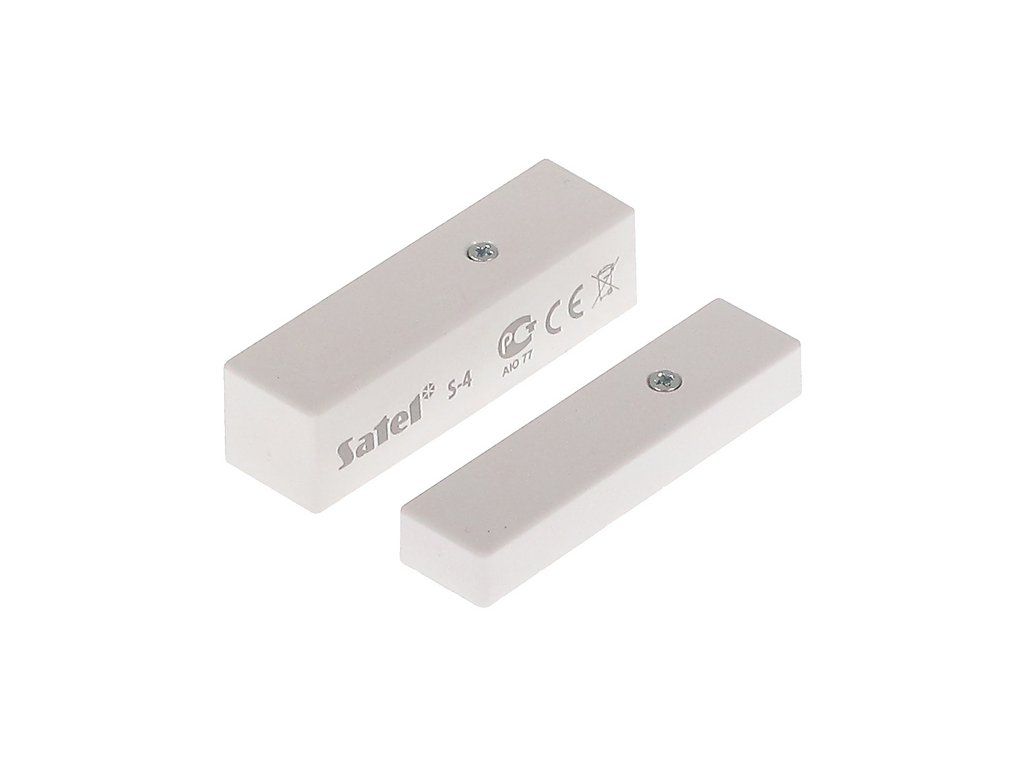

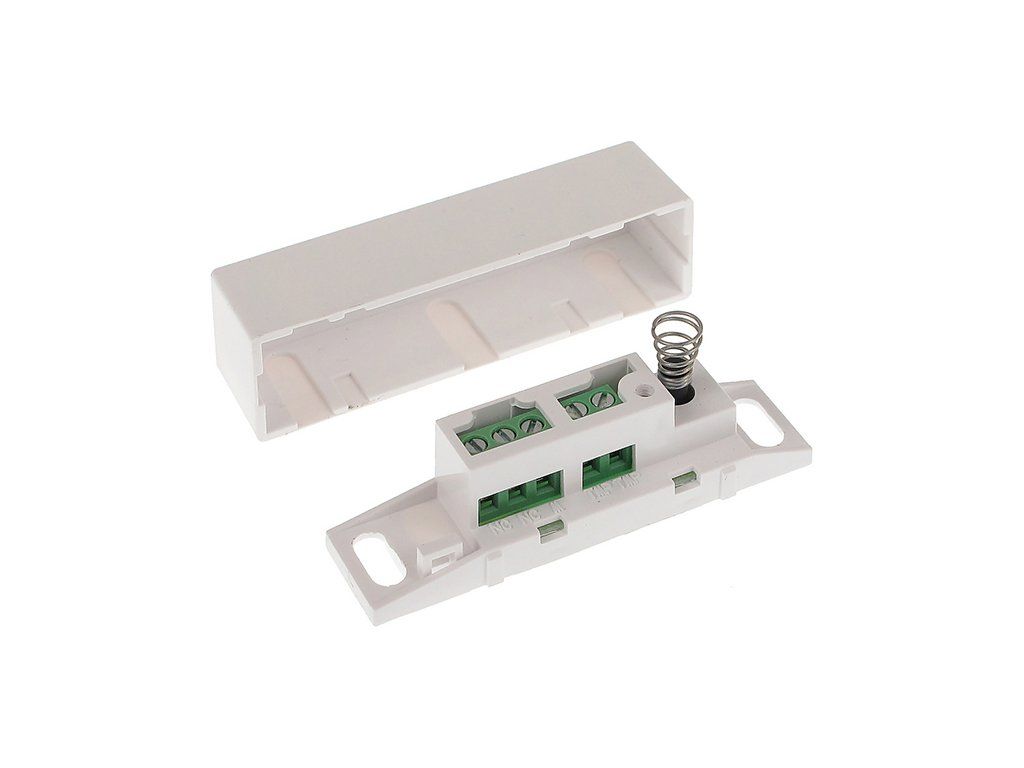

Contactele magnetice sunt unele dintre cele mai importante dispozitive de protecție a perimetrului. Ele contribuie la securizarea ușilor, feroneriilor, etc., reacționând la deschiderea acestora. Senzorul S-4 este destinat pentru montare pe suprafață, de exemplu, pe cadrul feronerie sau pe ușă. S-4 se compune din două părți, plasate în carcase estetice: un senzor de tip contactron (magnetic) și un magnet. Deplasarea unei părți față de cealaltă cauzează întreruperea circuitului senzorului, ceea ce este semnalizat ca o încălcare. Senzorul este echipat cu un contact de sabotaj și un terminal suplimentar M care facilitează montarea rezistorului final EOL. S-4 este adaptat pentru a colabora cu orice centrală de alarmă echipată cu intrări de tip NC, precum și în sistemele de automatizare ca element de control. Senzorul S-4 îndeplinește cerințele Grade 2 specificate de norma EN 50131-1 și EN 50131-2-6.

Date tehnice:

• Tensiunea maximă de comutare a contactronului: 20 V
• Curentul maxim de comutare: 20 mA
• Intervalul de temperatură de operare: -30…+55 °C
• Umiditate maximă: 93 ±3%
• Rezistența de contact: 150
• Numărul minim de comutări cu o sarcină de 20 V, 20 mA: 360 000
• Materialul contactului: Ru (Rutenium)
• Distanța de închidere a contactelor contactronului: 18 mm
• Distanța de deschidere a contactelor contactronului: 28 mm
• Dimensiunile distanțierului pentru contactron: 58,5 x 16,5 x 3,3 mm
• Dimensiunile carcasei magnetului: 58,5 x 14,7 x 8,3 mm
• Dimensiunile distanțierului pentru magnet: 58,5 x 14,7 x 3 mm
• Greutate:24 g
• Dimensiunile carcasei: 58,5 x 16,5 x 15,2 mm
