PTU/PTF-6-RACK - Dulap Rack pentru modulele de protecție seria PTF-64 și PTU-64 - EWIMAR

Descriere detaliată a produsului

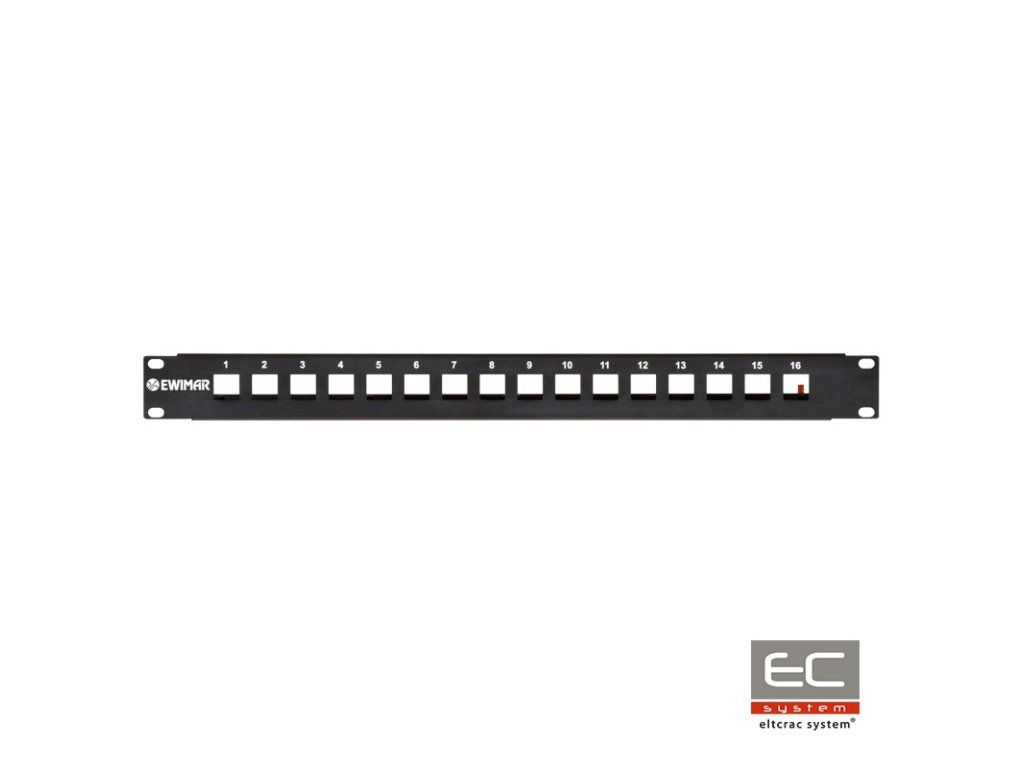

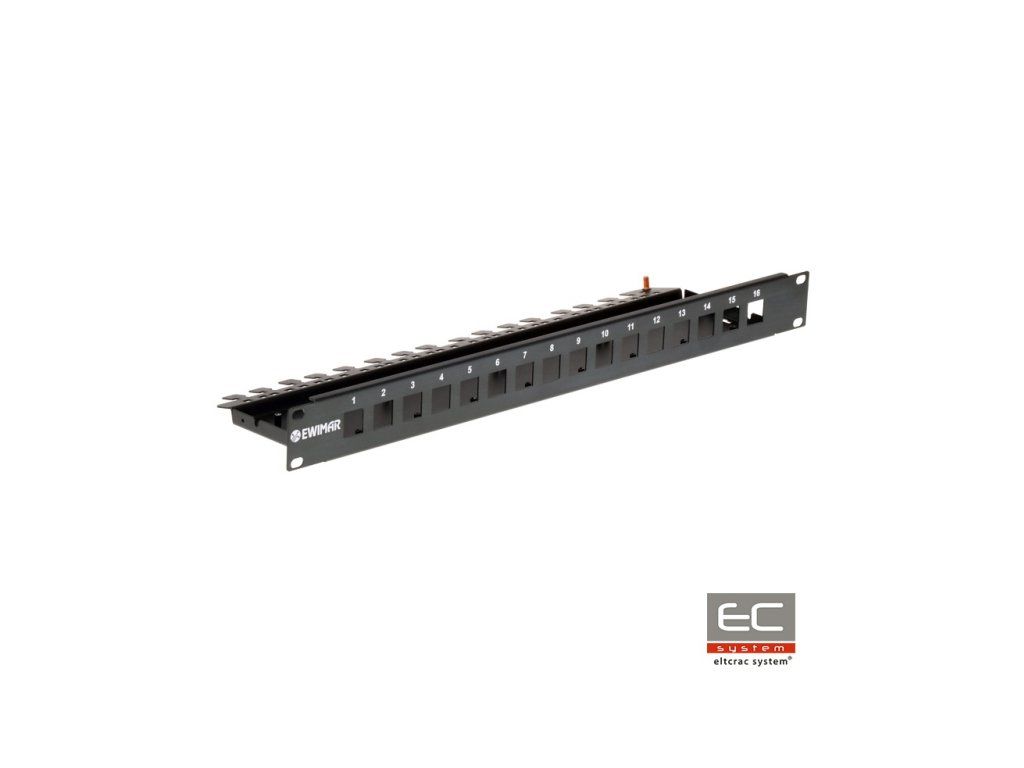

PTU/PTF-6-RACK - Rack cabinet pentru modulele de protecție din seria PTF-64 și PTU-64 - EWIMAR

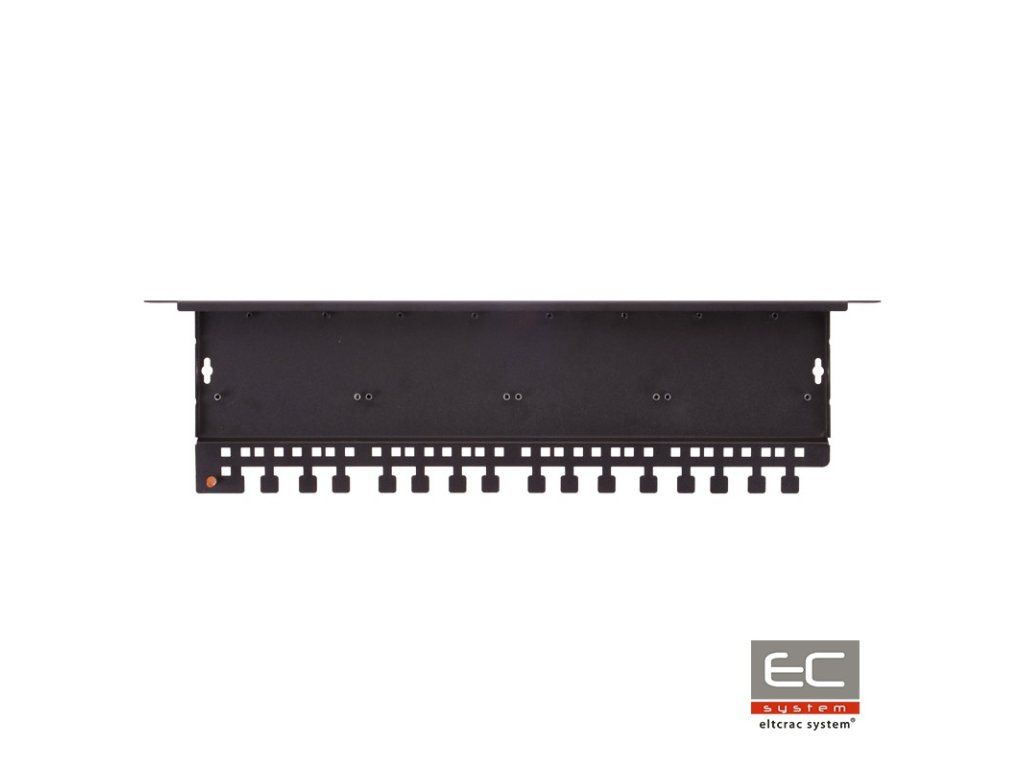

PTU/PTF-6-RACK este un cabinet care servește ca bază de montaj pentru crearea unei configurații adecvate de protecție împotriva supratensiunilor pentru rețeaua LAN gigabit. Într-un cabinet PTU/PTF-6-RACK pot fi montate patru module de protecție de 4 canale din seria PTF-64 și PTU-64. Montarea modulelor se realizează prin introducerea în orificiile prizei RJ-45 și fixarea acestora cu patru șuruburi cu un diametru de 3 mm. În cabinet pot fi montate toate modulele de același tip sau se pot utiliza alte configurații conforme. Pentru împământarea modulelor se folosesc șuruburi și pinuri metalice. Cablul principal de împământare trebuie conectat cu ajutorul șurubului de împământare central și fixat la linia PE. Înainte de împământare, se recomandă să se acorde atenție curățeniei conexiunilor. Pentru a îmbunătăți calitatea fixării cablurilor, se pot folosi benzi de legare, care se pot monta pe orificiile cuadrate și proeminențele de pe partea din spate a panoului. Se poate folosi un capac superior special pentru a proteja modulele de pătrunderea prafului. Această soluție protejează, de asemenea, împotriva deteriorării mecanice și reduce pătrunderea interferențelor din alte dispozitive.

Exemplu de montare a modulelor PTF-64 și PTU-64 în panoul rack
