PTU-616R-EXT/PoE - Limitator de supratensiune de rețea LAN Gigabit Ethernet cu 16 canale - EWIMAR

Descriere detaliată a produsului

PTU-616R-EXT/PoE - protector de supratensiune de rețea LAN Gigabit Ethernet cu 16 canale - EWIMAR

---

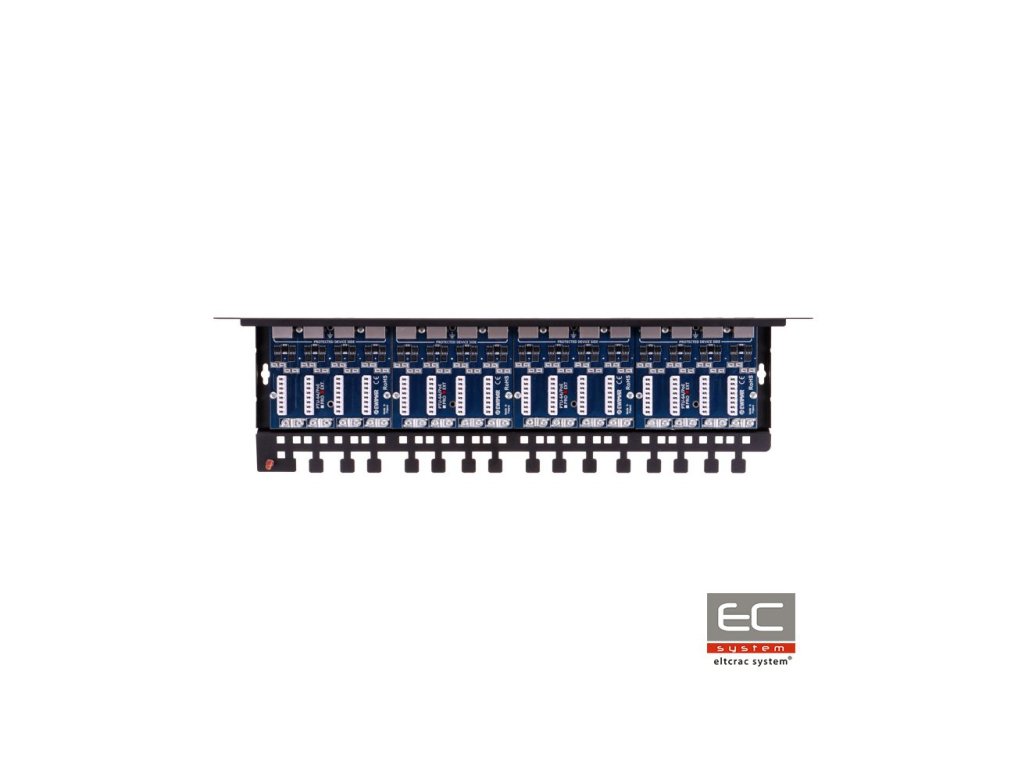

PTF-68R-EXT/PoE este un protector de supratensiune cu șaisprezece canale destinat rețelelor Gigabit Ethernet. Dispozitivul este compatibil cu cablarea UTP și FTP categorii 5, 5e și 6. Modulul este destinat rețelelor 100Base-Tx, 1000Base-T/Tx. Protectorul este alcătuit din patru module PTU-64-EXT, montate pe o bază dedicată PTU/PTF-6-RACK. Pe partea din față, care este partea protejată (DEVICE) se folosesc prize RJ-45, la care se conectează porturile switch-urilor LAN. Partea neprotejată (LINE) este alcătuită din prize LSA amplasate pe spate, la care se conectează liniile lungi ale infrastructurii rețelei LAN, fără utilizarea conectorilor RJ-45. Această soluție asigură o protecție eficientă împotriva supratensiunii și creează un sistem de panou de conectare pentru fixarea directă a cablurilor LAN. Modulele PTU-64 ating parametrii excelenti de transfer de date și o calitate înaltă a protecției împotriva supratensiunii, datorită utilizării plăcilor PCB stratificate și componentelor inovatoare în tehnologia MOSFET, ceea ce permite atingerea unui nivel foarte ridicat de protecție atât împotriva supratensiunilor, cât și a fluctuațiilor bruște ale diferențelor de potențial. Sursele de alimentare ale dispozitivelor LAN sunt protejate împotriva deteriorării prin circuite de protecție independente a alimentării PoE, care elimină creșterea tensiunii între perechile 1,2 - 3,6 și 4,5 - 7,8. ca urmare a supratensiunilor cauzate de descărcările electrice sau a creșterii necontrolate a tensiunii. Împământarea dispozitivului se realizează prin conectarea la un dulap corespunzător împământat Rack folosind firul de împământare inclus. În plus, pentru asigurarea protecției împotriva prafului pentru conectori și circuite ale protectorului, puteți utiliza capacul PTU/PTF-COVER. Metoda recomandată pentru asigurarea celei mai înalte niveluri de protecție este utilizarea dispozitivelor de protecție de ambele părți ale cablurilor: multi-canal pe partea switch-ului LAN și individuale pe partea dispozitivelor finale, de exemplu PTF-61-EXT/PoE.

Protecție completă împotriva supratensiunii cu PTU-616, având funcția de patch panel

Specificații tehnice:

Număr de canale LAN16Standarde Ethernet suportate10Base-T, 100Base-T, 1000Base-T, 1000Base-TxCompatibilitate cu cablareaCategoria 5, 5e și 6Conector de intrare (parte neprotejată)Conector LSAConector de ieșire (parte protejată)Priză RJ-45, ecranată, categoria 6Tensiune nominală DC (linie-la-pământ) UN90V DCTensiune operativă maximă (linie-la-pământ) UC110V DCNivel de protecție 1kV/s (linie-la-pământ) UP600VCurent de descărcare (8/20µS, linie-la-pământ ) Iimp2kATensiune nominală DC (linie-la-linie) UN3,3V DCTensiune operativă maximă (linie-la-linie) UC3,5V DCNivel de protecție 1kV/s (linie-la-linie) UP<8VCurent de descărcare (8/20µS, linie-la-linie ) Iimp75A (2kA după activarea MOSFET)Linii protejate1-2, 3-6, 4-5, 7-8Capacitate (linie-la-linie) @1MHz5pFCapacitate (linie-la-pământ) @1MHz2-3pFElement de separareFusibil MOSFETRezistență în serie6 / linieCurent nominal IN300mA / linie

Linie de transmisie
Linie PoE
Tensiune nominală DC (linie-la-linie) UN	57V DC
Tensiune operativă maximă (linie-la-linie) UC	64V DC
Nivel de protecție UP	75V (după activarea MOSFET)
Curent de descărcare (8/20µS, linie-la-linie) Iimp	73A (2kA după activarea MOSFET)
Tensiune nominală DC (linie-la-pământ) UN	90V DC
Tensiune operativă maximă (linie-la-pământ) UC	110V DC
Nivel de protecție 1kV/s (linie-la-pământ) UP	600V
Curent de descărcare (8/20µS, linie-la-pământ ) Iimp	2kA
Perechi protejate	(1+2)-(3+6), (4+5)-(7+8)
Standard de operare PoE	Compatibil cu toate tipurile, inclusiv Hi PoE
Caracteristici comune
Dimensiuni	480 x 41 x 130 (mm)
Utilizare	În interior
Metodă de montare	Montare în Rack 19"
Metodă de împământare	Fir de împământare
Temperatura de funcționare	-30C~60C
