PTU-58R-ECO/PoE - protecție de rețea LAN pe 8 canale - EWIMAR

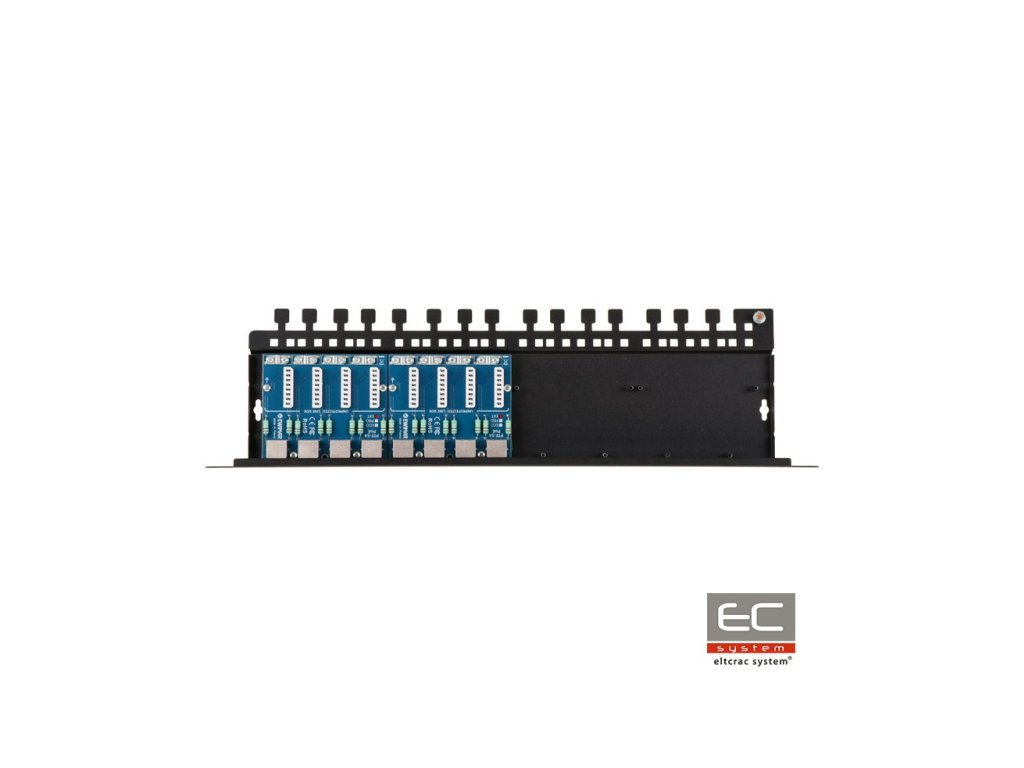

PTU-58R-ECO/PoE este o protecție de 8 canale responsabilă pentru protecția împotriva supratensiunii m.in. camere IP, switch-uri LAN, routere, puncte de acces WiFi și alte dispozitive care funcționează în rețele de 100Mbit. Dispozitivul este compatibil cu cablurile UTP și FTP de categorie 5, 5e și 6. Protecția este destinată rețelelor 10Base-T, 100Base-T. Dispozitivul este format din două module PTU-54-ECO/Poe, montate pe o bază dedicată PTU/PTF-5RACK. Poate fi extins la un maximum de 16 canale prin montarea a două module suplimentare din seria PTF-54 sau PTU-54. PTU-58R-ECO/PoE este destinat protecției dispozitivelor instalate în interior. Parametrii excelenți ai transferului de date și o rezistență ridicată la șocuri sunt obținuți prin utilizarea plăcilor PCB cu un conținut foarte mare de cupru, un traseu precis al circuitelor și utilizarea componentelor inovatoare. Pe partea protejată (DEVICE) sunt utilizate prize RJ-45, ceea ce permite comutarea rapidă a cablurilor. Partea neprotejat este echipată cu conectori de tip LSA, care permit conectarea directă a cablurilor fără utilizarea conectorilor RJ-45. Această soluție garantează o protecție eficientă împotriva supratensiunilor și creează un sistem de conexiuni de tip Patch Panel pentru fixarea directă a cablurilor LAN. Împământarea dispozitivului se realizează prin intermediul șuruburilor de montare ale carcasei Rack, ceea ce permite o întreținere ușoară, înlocuire sau extindere a modulului. Conexiunea se realizează prin cablul furnizat, care este atașat la punctul comun de împământare al carcasei. Modificarea recomandată pentru asigurarea celei mai mari niveluri de protecție este utilizarea protecției pe ambele părți ale cablurilor: multipla pe partea switch-ului LAN și simpla pe partea dispozitivelor finale.
Instalarea LAN utilizând un panou de patch protejat
Specificație tehnică:
| Linie de date | |
|---|---|
| Număr de canale LAN | 8 |
| Posibilitate de extindere | Până la 16 canale |
| Tipuri de rețele LAN acceptate | 10Base-T, 100Base-T, pereche răsucite de categorie 5, 5e și 6 |
| Conector de intrare (LINE) | LSA (Krone) + holder de ecran |
| Conector de ieșire (DEVICE) | Priză RJ-45, ecranată |
| Tipuri de cabluri utilizate | UTP / FTP de categoria 5, 5e și 6 |
| Tensiune nominală DC (linie-pamant) UN | 90V DC |
| Tensiune maximă de funcționare (linie-pamant) UC | 110V DC |
| Nivel de protecție 1kV/s (linie-pamant) UP | 600V |
| Curent de izbucnire (8/20µS, linie-pamant) Iimp | 100A |
| Tensiune nominală DC (linie-linie) UN | 3,3V DC |
| Tensiune maximă de funcționare (linie-linie) UC | 3,5V DC |
| Nivel de protecție 1kV/s (linie-linie) UP C3 | 20V |
| Curent de izbucnire (8/20µS, linie-linie) Iimp | 100A |
| Linii protejate | 1-2, 3-6 |
| Capacitate (linie-linie) @1MHz | 6-15pF |
| Capacitate (linie-pamant) @1MHz | 1-2pF |
| Rezistență serie | 2,2 / linie |
| Curent nominal IN | 300mA / linie |
| Număr de clase de protecție | 1 (hibrid) |
| Linie PoE | |
| Tensiune nominală DC (linie-linie) UN | 58V DC |
| Tensiune maximă de funcționare (linie-linie) UC | 64V DC |
| Nivel de protecție UP | 93V |
| Curent de izbucnire (8/20µS, linie-linie) Iimp | 100A |
| Curent de izbucnire (8/20µS, linie-pamant) Iimp | 100A |
| Perechi protejate | (1+2)-(3+6), (4+5)-(7+8) |
| Standard PoE | conform IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| Pierderi de putere PoE în circuite de protecție | IEEE 802.3af, opțiunea A: 0,23W @48VDC IEEE 802.3af, opțiunea B: 0,13W @48VDC IEEE 802.3at, opțiunea A: 0,68W @54VDC IEEE 802.3bt,, tip 3 opțiunea AB: 0,8W @54VDC *) date pentru sarcina maxim estimată |
| Proprietăți comune | |
| Dimensiuni | 480 x 41 x 130 (mm) |
| Utilizare | Protecția dispozitivelor instalate în interior |
| Metoda de montare | Instalare în rack 19" |
| Etanșeitatea carcasei | nu se aplică |
| Temperatura de funcționare | -30C~60C |
Parametri suplimentari
| Categorie: | Accesorii pentru camere industriale |
|---|---|
| Greutate: | 0.5 kg |
| EAN: | 5904041750212 |
