PTU-516R-PRO/PoE - Protecție rețea LAN cu 16 canale - EWIMAR
Cod: EC-28857Descriere detaliată a produsului

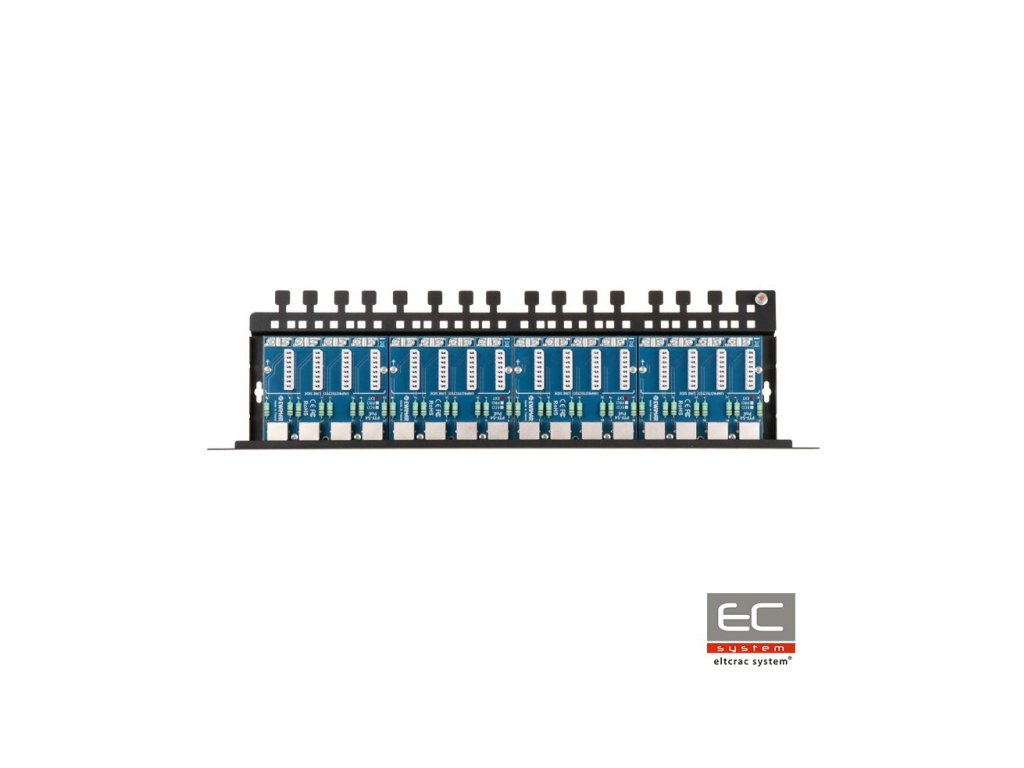

PTU-516R-PRO/PoE - protecție de rețea LAN pe 16 canale - EWIMAR
PTU-516R-PRO/PoE este un dispozitiv de protecție pe 16 canale responsabil pentru protecția la supratensiune, printre altele, pentru camerelor IP, switch-urilor LAN, routerelor, punctelor de acces WiFi și alte echipamente care funcționează în rețele de 100Mbit. Dispozitivul este compatibil cu cablurile UTP și FTP de categoria 5, 5e și 6. Protecția este destinată rețelelor 100Base-T. Dispozitivul este format din patru module PTU-54-PRO/Poe, montate într-o bază dedicată PTU/PTF-5RACK. PTU-58R-ECO/PoE este destinat protecției echipamentelor instalate în afara clădirilor. Parametrii excepționali de transfer de date și rezistența ridicată la șocuri sunt obținute prin utilizarea plăcilor PCB cu un conținut de cupru foarte gros, dirijarea precisă a circuitelor și utilizarea componentelor inovatoare. Pe partea protejată (DEVICE) au fost folosite prize RJ-45, ceea ce permite comutarea rapidă a cablurilor. Partea neprotejată este echipată cu conectori de tip LSA, care permit conectarea directă a cablurilor fără utilizarea conectorilor RJ-45. Această soluție garantează o protecție eficientă împotriva supratensiunilor și creează un sistem de conectare Patch Panel pentru fixarea directă a cablurilor LAN. Împământarea dispozitivului se face prin șuruburile de montare ale carcasei Rack, ceea ce permite o întreținere, înlocuire sau extindere ușoară a modulului. Conectarea se realizează prin cablul furnizat, care este fixat într-un punct de împământare comun al carcasei. Metoda recomandată pentru asigurarea unei protecții de înaltă calitate este utilizarea protecției pe ambele laturi ale cablurilor: multi-canal pe partea switch-ului LAN și simplu pe partea echipamentelor finale.
Schema rețelei LAN protejate
Specificații tehnice:
| Linia de date | |
|---|---|
| Numărul de canale LAN | 16 |
| Posibilitatea de extindere | Nu, doar înlocuirea modulului |
| Tipuri de rețele LAN acceptate | 10Base-T, 100Base-T, Par twisted shielded de categoria 5, 5e și 6 |
| Conector de intrare (LINE) | Conector LSA (Krone) + clemă de ecranare |
| Conector de ieșire (DEVICE) | Prize RJ-45 blindate |
| Tipuri de cabluri utilizate | UTP / FTP categoria 5, 5e și 6 |
| Tensiune nominală de curent continuu (linie-pământ) UN | 90V DC |
| Tensiune maximă de funcționare constantă (linie-pământ) UC | 110V DC |
| Nivel de protecție 1kV/s (linie-pământ) UP | 600V |
| Curent de descărcare (8/20µS, linie-pământ) Iimp | 2kA pentru fiecare conductor (14kA în total) |
| Tensiune nominală de curent continuu (linie-linie) UN | 3,3V DC |
| Tensiune maximă de funcționare constantă (linie-linie) UC | 3,5V DC |
| Nivel de protecție 1kV/s (linie-linie) UP C3 | 20V |
| Curent de descărcare (8/20µS, linie-linie) Iimp | 100A |
| Liniile protejate | 1-2, 3-6 |
| Capacitate (linie-linie) @1MHz | 6-15pF |
| Capacitate (linie-pământ) @1MHz | 1-2pF |
| Rezistență serie | 2,2 / linie |
| Curent nominal IN | 300mA / linie |
| Numărul de niveluri de protecție | 2 (GDT, TVS) |
| Element de separare | Rezistor de impuls |
| Linie PoE | |
| Tensiune nominală de curent continuu (linie-linie) UN | 58V DC |
| Tensiune maximă de funcționare constantă (linie-linie) UC | 64V DC |
| Nivel de protecție UP | 93V |
| Curent de descărcare (8/20µS, linie-linie) Iimp | 100A |
| Curent de descărcare (8/20µS, linie-pământ) Iimp | 2kA |
| Perechi protejate | (1+2)-(3+6), (4+5)-(7+8) |
| Standard de operațiune PoE | în conformitate cu IEEE 802.3af/at/bt- tip 3 (HiPoE, UPOE) |
| Pierderea de putere PoE în circuitele de protecție | IEEE 802.3af, opțiunea A: 0,23W @48VDC IEEE 802.3af, opțiunea B: 0,13W @48VDC IEEE 802.3at, opțiunea A: 0,68W @54VDC IEEE 802.3bt, tip 3 opțiunea AB: 0,8W @54VDC *) datele pentru sarcina maximă estimată |
| Caracteristici comune | |
| Dimensiuni | 480 x 41 x 130 (mm) |
| Aplicație | Protecția echipamentelor instalate în afara clădirilor |
| Montaj | Montare în rack de 19" |
| Impermeabilitatea carcasei | neaplicabilă |
| Temperatura de funcționare | -30C~60C |
Parametri suplimentari
| Categorie: | Accesorii pentru camere industriale |
|---|---|
| Greutate: | 0.5 kg |
| EAN: | 5904041750533 |
