PTU-516R-ECO/PoE - protecție rețea LAN cu 16 canale - EWIMAR
Cod: EC-PTU-516R-ECO/POEDescriere detaliată a produsului

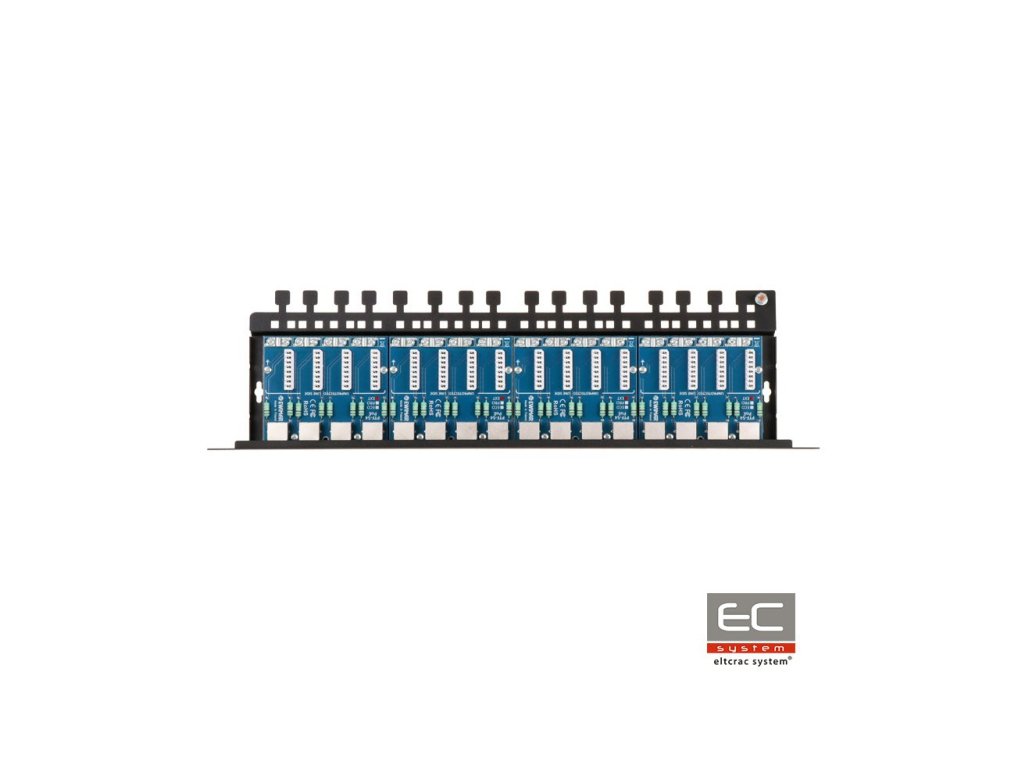

PTU-516R-ECO/PoE - protecție de rețea LAN cu 16 canale - EWIMAR
PTU-516R-ECO/PoE este o protecție cu șaisprezece canale responsabilă pentru protecția împotriva supratensiunii, de exemplu, camere IP, switch-uri LAN, routere, puncte de acces WiFi și alte dispozitive care funcționează în rețele de 100Mbit. Dispozitivul este compatibil cu cablurile UTP și FTP de categoria 5, 5e și 6. Protecția este destinată rețelelor 10Base-T, 100Base-T. Dispozitivul este format din patru module PTU-54-ECO/Poe, montate pe o bază dedicată PTU/PTF-5RACK. PTU-516R-ECO/PoE este destinat protecției dispozitivelor instalate în interiorul clădirilor. Parametrii de transmisie excepționali și o mare rezistență la impactul fulgerului sunt obținuți datorită utilizării plăcilor PCB cu un conținut foarte dens de cupru, conducerii precise a circuitelor și folosirii componentelor inovatoare. Pe partea protejată (DEVICE) sunt utilizate prize RJ-45, ceea ce permite comutarea rapidă a cablurilor. Partea neprotejat este echipată cu conectori de tip LSA, care permit conectarea directă a cablurilor fără utilizarea conectorilor RJ-45. Această soluție garantează o protecție eficientă împotriva supratensiunii și creează un sistem de patch panel pentru fixarea directă a cablurilor LAN. Împământarea dispozitivului se realizează prin șuruburile de montaj ale carcasei Rack, ceea ce permite întreținerea ușoară sau înlocuirea modulului. Conexiunea se efectuează folosind firele furnizate, atașate la punctul comun de împământare al carcasei. Modului recomandat pentru asigurarea celei mai înalte niveluri de protecție este utilizarea protecției pe ambele părți ale cablurilor: multiplă pe partea switch-ului LAN și unidirecțională pe partea dispozitivelor finale.
Instalare LAN folosind patch panel de protecție
Specificații tehnice:
| Linia de date | |
|---|---|
| Numărul canalelor LAN | 16 |
| Posibilitatea de extindere | Niciuna, doar înlocuirea modulului |
| Tipuri de rețele LAN acceptate | 10Base-T, 100Base-T, cablu cu perechi răsucite de categoria 5, 5e și 6 |
| Conector de intrare (LINE) | LSA (Krone) + fixare display |
| Conector de ieșire (DEVICE) | Priză RJ-45, ecranată |
| Tipurile de cabluri utilizate | UTP / FTP de categoria 5, 5e și 6 |
| Tensiune nominală DC (linia-pământ) UN | 90V DC |
| Tensiune maximă de operare (linia-pământ) UC | 110V DC |
| Nivel de protecție 1kV/s (linia-pământ) UP | 600V |
| Curent de descărcare (8/20µS, linia-pământ) Iimp | 100A |
| Tensiune nominală DC (linia-linia) UN | 3,3V DC |
| Tensiune maximă de operare (linia-linia) UC | 3,5V DC |
| Nivel de protecție 1kV/s (linia-linia) UP C3 | 20V |
| Curent de descărcare (8/20µS, linia-linia) Iimp | 100A |
| Liniile protejate | 1-2, 3-6 |
| Capacitate (linia-linia) @1MHz | 6-15pF |
| Capacitate (linia-pământ) @1MHz | 1-2pF |
| Rezistență în serie | 2,2 / linie |
| Curent nominal IN | 300mA / linie |
| Numărul treptelor de protecție | 1 (hibrid) |
| Linia PoE | |
| Tensiune nominală DC (linia-linia) UN | 58V DC |
| Tensiune maximă de operare (linia-linia) UC | 64V DC |
| Nivel de protecție UP | 93V |
| Curent de descărcare (8/20µS, linia-linia) Iimp | 100A |
| Curent de descărcare (8/20µS, linia-pământ) Iimp | 100A |
| Perechi protejate | (1+2)-(3+6), (4+5)-(7+8) |
| Standard de operare PoE | conform IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| Pierderi de putere PoE în circuitele de protecție | IEEE 802.3af, opțiune A: 0,23W @48VDC IEEE 802.3af, opțiune B: 0,13W @48VDC IEEE 802.3at, opțiune A: 0,68W @54VDC IEEE 802.3bt,, tip 3 opțiune AB: 0,8W @54VDC *) date pentru încărcarea maximă estimată |
| Proprietăți comune | |
| Dimensiuni | 480 x 41 x 130 (mm) |
| Utilizare | Protecția dispozitivelor instalate în interiorul clădirilor |
| Metodă de montaj | Montaj în rack de 19" |
| Etanșeitatea carcasei | nu se aplică |
| Temperatura de lucru | -30C~60C |
Parametri suplimentari
| Categorie: | Accesorii pentru camere industriale |
|---|---|
| Greutate: | 0.5 kg |
| EAN: | 5904041750526 |
