PTF-61-EXT/PoE - Protecția rețelei LAN gigabit - EWIMAR

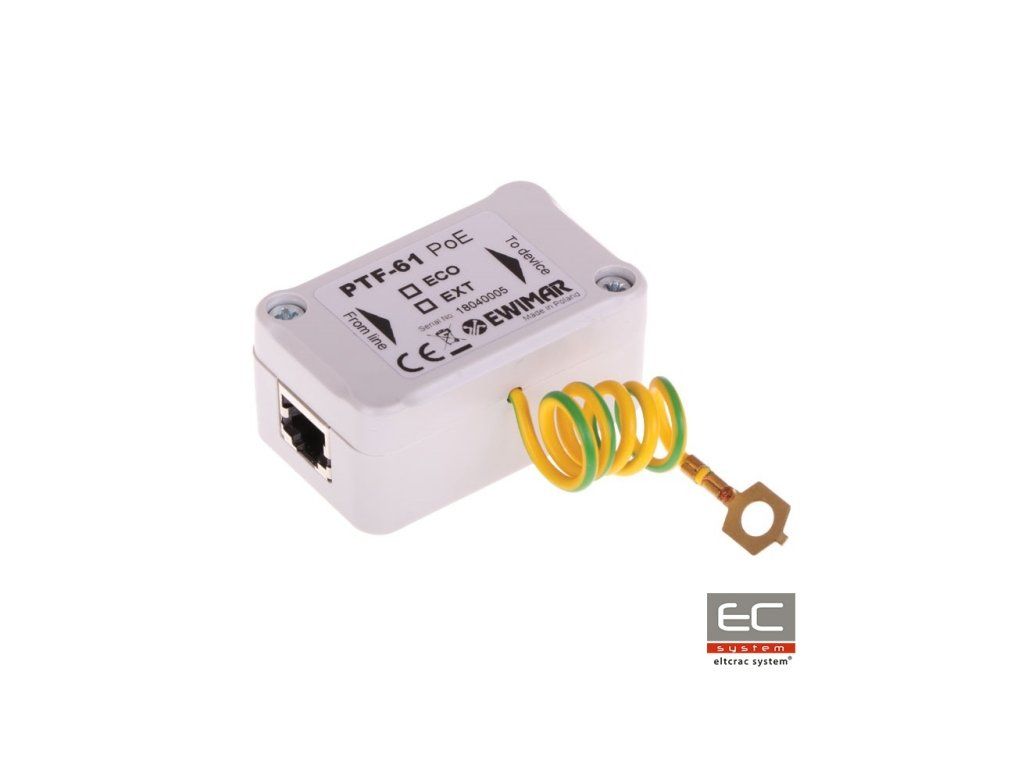

Protecție unicanal PTF-61-EXT/PoE este un dispozitiv responsabil pentru protecția, de exemplu, a camerelor IP, switch-urilor LAN, routerelor, punctelor de acces WiFi și altor dispozitive care funcționează în rețeaua Gigabit Ethernet. Dispozitivul este compatibil cu standardele 10Base-T, 100Base-T și 1000Base-T. Parametrii excelenți de transfer de date ceruți în cablajul de categoria 6 sunt obținuți datorită plăcilor inovatoare cu mai multe straturi. PTF-61-EXT/PoE utilizează trei niveluri de protecție, care folosesc tehnologia MOSFET pentru a filtra eficient supratensiunile care pătrund prin cablaj și introduc un alt buffer de izolație în cazul apariției unor potențiale mari între switch-ul LAN și punctele finale, cum ar fi PC-uri, camere IP sau PLC-uri. Sursele de alimentare ale dispozitivelor finale sunt protejate împotriva deteriorării prin circuite independente de protecție a alimentării PoE, care elimină creșterea tensiunii între perechile 1,2 - 3,6 și 4,5 - 7,8 din cauza supratensiunilor cauzate de fulgere sau unei creșteri necontrolate a tensiunii. Protecția poate funcționa ca un dispozitiv autonom sau poate fi montată pe perete cu împământare conectată printr-un conductor.
Asigurarea corectă a rețelei LAN gigabit folosind două dispozitive PTF-61
Protecția poate fi folosită și pe partea switch-ului LAN, însă în cazul mai multor canale, se recomandă utilizarea protecțiilor multiple din seria PTU-6xx sau PTF-6x.
Protecția recomandată pentru rețeaua LAN Gigabit Ethernet cu 16 puncte
Specificatii tehnice:
| Linia de date | |
|---|---|
| Număr de canale LAN | 1 |
| Standarde Ethernet suportate | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Compatibilitate cu cablajul | Categoria 5, 5e și 6 |
| Conector de intrare (partea neprotecată) | Priză RJ-45 ecranată |
| Conector de ieșire (partea protecată) | Priză RJ-45 ecranată |
| Tensiunea nominală DC (linie-pământ) UN | 90V DC |
| Max. tensiune de operare (linie-pământ) UC | 110V DC |
| Nivel de protecție 1kV/s (linie-pământ) UP | 600V |
| Curentul de descărcare (8/20µS, linie-pământ) Iimp | 2kA |
| Tensiunea nominală DC (linie-linie) UN | 3,3V DC |
| Max. tensiune de operare (linie-linie) UC | 3,5V DC |
| Nivel de protecție 1kV/s (linie-linie) UP | <8V |
| Curentul de descărcare (8/20µS, linie-linie) Iimp | 75A (2kA după impactul MOSFET) |
| Liniile protejate | 1-2, 3-6, 4-5, 7-8 |
| Capacitate (linie-linie) @1MHz | 5pF |
| Capacitate (linie-pământ) @1MHz | 2-3pF |
| Element de decuplare | Fuziune MOSFET |
| Rezistență serie | 6 / linie |
| Curent nominal IN | 300mA / linie |
| Linia PoE | |
| Tensiunea nominală DC (linie-linie) UN | 57V DC |
| Max. tensiune de operare (linie-linie) UC | 64V DC |
| Nivel de protecție UP | 75V (după impactul MOSFET) |
| Curentul de descărcare (8/20µS, linie-linie) Iimp | 73A (2kA după impactul MOSFET) |
| Tensiunea nominală DC (linie-pământ) UN | 90V DC |
| Max. tensiune de operare (linie-pământ) UC | 110V DC |
| Nivel de protecție 1kV/s (linie-pământ) UP | 600V |
| Curentul de descărcare (8/20µS, linie-pământ) Iimp | 2kA |
| Perechi protejate | (1+2)-(3+6), (4+5)-(7+8) |
| Standardul de operare PoE | Compatibil cu toate tipurile, inclusiv Hi PoE |
| Caracteristici comune | |
| Dimensiuni | 65 x 30 x 40 (mm) |
| Utilizare | Între închis / Afară doar în carcasă suplimentară IP66 |
| Metodă de montaj | Carcasă autonomă, montare pe perete |
| Mod de împământare | Conductor |
| Etanșeitatea carcasei | IP54 |
| Temperatura de funcționare | -30C~60C |
Parametri suplimentari
| Categorie: | Accesorii pentru camere industriale |
|---|---|
| Greutate: | 0.5 kg |
| EAN: | 5904041750014 |
