PTF-516R-EXT/PoE - protecție de rețea LAN cu 16 canale - EWIMAR

---

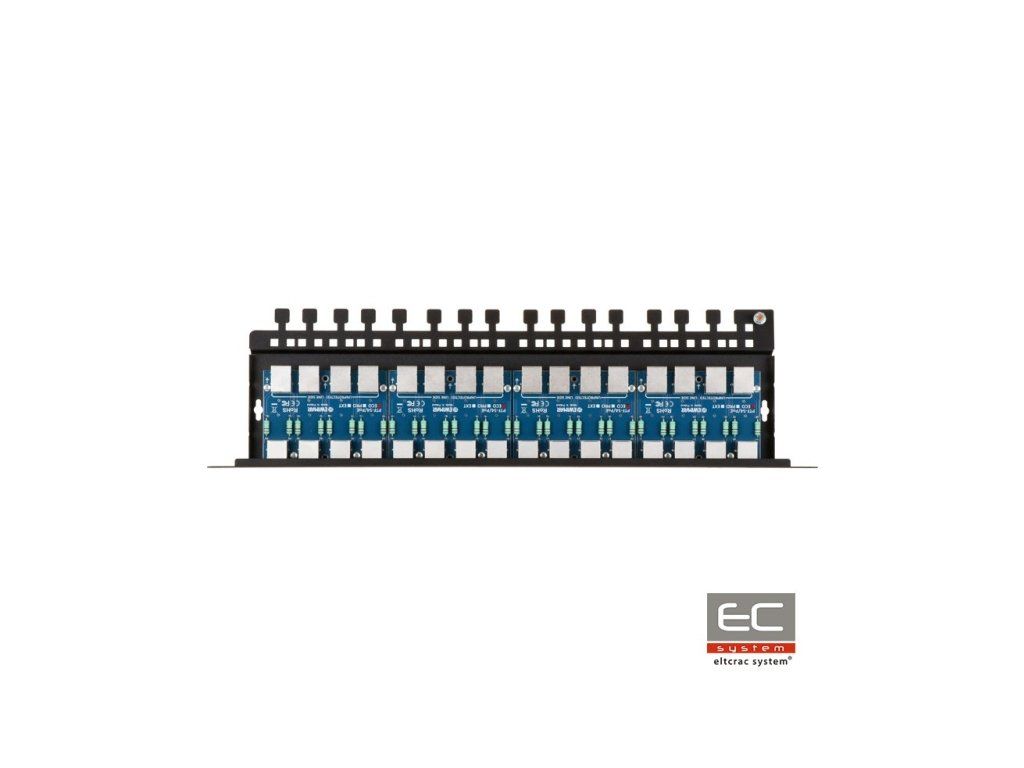

PTF-516R-EXT/PoE este un dispozitiv de protecție cu șaisprezece canale, responsabil pentru protecția la supratensiune, de exemplu camerelor IP, switch-urilor LAN, routerelor, punctelor de acces WiFi și altor dispozitive care funcționează în rețele de 100Mbit. Dispozitivul este compatibil cu cabluri UTP și FTP de categoria 5, 5e și 6. Protecția este destinată rețelelor 10Base-T și 100Base-T. Dispozitivul este compus din patru module PTF-54-EXT/PoE, montate pe un suport dedicat PTU/PTF-5RACK. PTF-516R-EXT/PoE este destinat protejării dispozitivelor instalate în afara clădirilor, precum și pe stâlpi și construcții metalice. Modulul utilizează tehnologia MOSFET , care permite atingerea unui nivel extrem de ridicat de protecție împotriva supratensiunii și a salturilor bruște ale potențialului. Parametrii excelent de transmisie a datelor și o rezistență ridicată la șocuri sunt obținute prin utilizarea plăcilor de circuit cu un conținut foarte mare de cupru, cu un traseu precis al circuitelor și prin utilizarea componentelor inovatoare. Pe ambele părți (pana protejată - DEVICE și neprotejat - LINE) sunt utilizate conectori RJ-45 , permițând modulelor să fie conectate la alte panouri patch, care formează terminările cablurilor LAN. Dispozitivul nu ar trebui să fie folosit în combinație cu panouri patch standard cu conectori LSA (Krone), deoarece rezistența circuitelor lor la șocuri este prea mică și pot fi deteriorate în caz de supratensiune. Ca terminare a cablurilor LAN, se recomandă utilizarea panourilor patch cu module de tip Keystone. Împământarea dispozitivului se realizează prin șuruburile de montaj ale cutiei Rack, ceea ce permite o întreținere, înlocuire sau extindere ușoară a modulului. Conexiunea se efectuează folosind cablul inclus, fixat la un punct comun de împământare al cutiei. Modului recomandat pentru a asigura cel mai înalt nivel de protecție este utilizarea protecției pe ambele părți ale cablurilor: multiplă pe partea LAN a branșamentului și individuală pe partea dispozitivelor finale. Pentru a asigura o protecție eficientă împotriva supratensiunii, nu ar trebui să fie conectate dispozitive de protecție din seria EXT de o parte a cablului și din seria ECO de cealaltă parte. Din cealaltă parte a cablului ar trebui să fie folosite dispozitive de protecție din cel puțin seria PRO, de preferat din seria EXT, ceea ce crește tensiunea bufferului izolator.

Exemplu de protecție completă împotriva supratensiunii pentru televiziunea industrială IP

Specificații

Număr de canale LAN16Posibilitate de extindereNu, doar înlocuirea cu un alt modelTipuri de rețele LAN acceptate10Base-T, 100Base-T, cablu torsadat de categoria 5, 5e și 6Conector de intrare (cablu)Conector RJ-45, ecranatConector de ieșire (dispozitiv)Conector RJ-45, ecranatTipuri de cabluri utilizateUTP / FTP de categoria 5, 5e și 6Tensiune nominală DC (linie-pământ) UN90V DCTensiune de funcționare maximă permanentă (linie-pământ) UC110V DCNivel de protecție 1kV/s (linie-pământ) UP600VCurent de descărcare (8/20µS, linie-pământ) Iimp2kA pentru fiecare fir al cablului (14kA total)Tensiune nominală DC (linie-linie) UN3,3V DCTensiune maximă de operare continuă (linie-linie) UC3,5V DCNivel de protecție 1kV/s (linie-linie) UP C38VCurent de descărcare (8/20µS, linie-linie) Iimp2kA, având în vedere funcționarea MOSFETLinii protejate1-2, 3-6Capacitate (linie-linie) @1MHz6-15pFCapacitate (linie-pământ) @1MHz1-2pFRezistență în serie6 / linieCurent nominal IN300mA / linieNumăr de etape de protecție3 (GDT, MOSFET, TVS)Element de deconectareFuzibil MOSFET ultra-rapidTensiune nominală DC (linie-linie) UN58V DCTensiune maximă de operare continuă (linie-linie) UC64V DCNivel de protecție UP93VCurent de descărcare (8/20µS, linie-linie) Iimp100ACurent de descărcare (8/20µS, linie-pământ) Iimp2kAPerechi protejate(1+2)-(3+6), (4+5)-(7+8)Standard de lucru PoEconform cu IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)Pierderi de energie PoE pe circuitele de protecțieIEEE 802.3af, opțiunea A: 0,6W @48VDCDimensiuni480 x 41 x 130 (mm)UtilizareaProtecția dispozitivelor instalate pe construcții metaliceMod de montareMontare în rack 19"Etanșeitatea carcaseinu se aplicăTemperatura de funcționare-30C~60C

Linia de date
Linia PoE
	IEEE 802.3af, opțiunea B: 0,35W @48VDC IEEE 802.3at, opțiunea A: 1,6W @54VDC IEEE 802.3at opțiunea B: 0,6W @54VDC IEEE 802.3bt, Tip 3, opțiunea AB: 1,2W @54VDC *) date pentru încărcătura maximă estimată
