PTF-51-PRO/PoE/DIN - Dispozitiv de protecție împotriva supratensiunii pentru LAN/Ethernet, montat pe șină DIN - EWIMAR
Cod: EC-27015Descriere detaliată a produsului
PTF-51-PRO/PoE/DIN - Paratrăsnet pentru rețele LAN/Ethernet montat pe șină DIN - EWIMAR

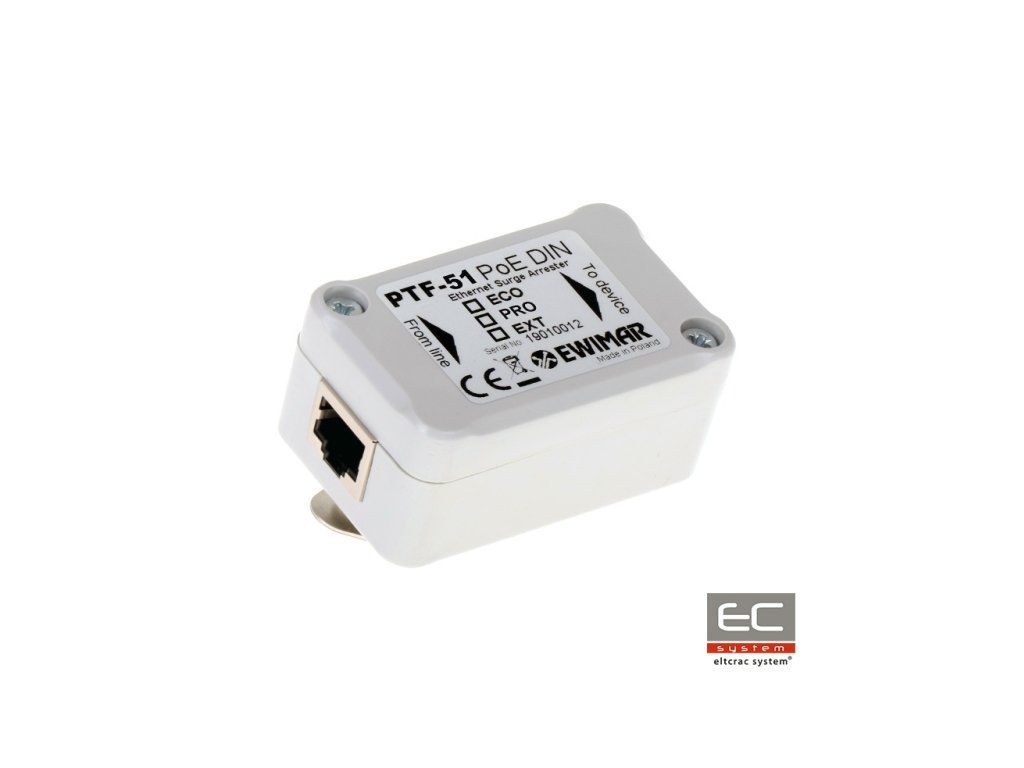

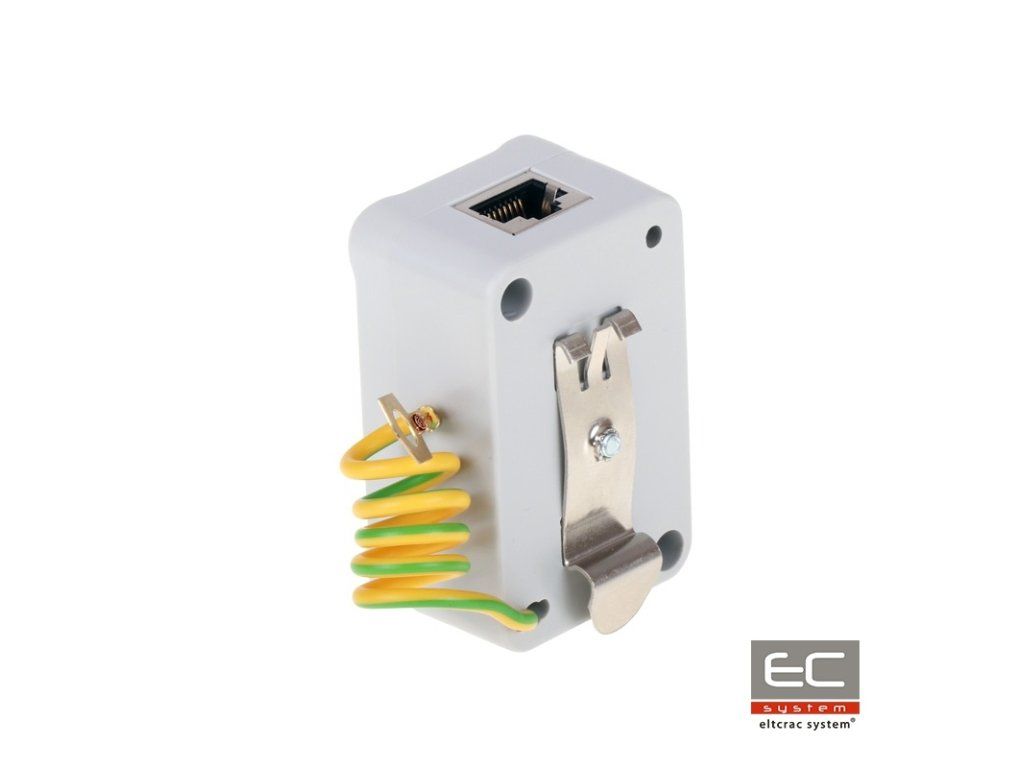

PTF-51-PRO/PoE/DIN este un paratrăsnet monocomponent montat pe șină DIN, responsabil pentru asigurarea protecției, de exemplu, a camerelor IP industriale, switch-urilor LAN, router-elor, punctelor de acces WiFi și altor echipamente care funcționează în rețeaua LAN. Dispozitivul este compatibil cu standardele 10Base-T, 100Base-T care utilizează cabluri de categorie 5, 5e și 6. Paratrăsnetul protejează fiecare conductor de transfer și alimentarea PoE împotriva supratensiunilor de până la 2kA, cu o descărcare directă a încărcăturii în pământ. Parametrii excelenți de transfer al datelor sunt obținuți datorită utilizării plăcilor PCB ajustate și conducerii precise a circuitelor. Dispozitivul garantează o protecție eficientă a echipamentelor și instalațiilor în rețelele LAN, unde cel puțin unul dintre echipamentele terminale se află în interiorul clădirii. Conexiunea profesională aditională protejează echipamentele de creșterile de tensiune de pe liniile de alimentare PoE. Liniile 4-5 și 7-8 sunt interconectate, deoarece LAN Base-100T le utilizează exclusiv pentru alimentarea PoE. PTF-51-PRO/PoE/DIN protejează ambele grupuri de perechi de alimentare împotriva creșterilor de tensiune peste 58V și deteriorării surselor de alimentare ale echipamentelor terminale (de exemplu, camere IP, switch-uri). Împământarea paratrăsnetului se realizează prin intermediul șinei DIN. Pentru montarea dispozitivului pe șina DIN se utilizează un suport metalic, de care PTF-51-PRO/PoE/DIN este echipat.
Asigurarea corectă a unei linii LAN separate cu ajutorul a două dispozitive PTF-51
Pentru asigurarea completă a unui canal LAN se recomandă utilizarea a două dispozitive din seria PTF-51, montate la ambele capete ale cablului și având grijă să fie corect împământate. În cazul protejării mai multor circuite, se recomandă utilizarea unui paratrăsnet multicanal pe partea switch-ului LAN și al protecții monocomponente pe partea echipamentelor terminale.
Protecție completă împotriva supratensiunilor pentru rețele LAN de 16 puncte
În cazul utilizării paratrăsnetului din seria PRO pe partea echipamentului de servicii LAN terminal (de exemplu, cameră IP), este necesar ca pe partea switch-ului LAN să se utilizeze cel puțin versiunea PRO a paratrăsnetului, altfel protecția switch-ului LAN nu va fi suficientă. Între cablu și paratrăsnet nu ar trebui folosite panouri de patch standard cu prize LSA (Krone), deoarece rezistența circuitelor lor la supratensiuni este prea mică. Ca terminare, se recomandă utilizarea panourilor de patch cu conectori de tip Keystone.
Specificație tehnică:
| Linie de date | |
|---|---|
| Număr canale LAN | 1 |
| Tipuri de rețele LAN suportate | 10Base-T, 100Base-T, cablu torsadat de categorie 5, 5e și 6 |
| Conector de intrare (cablul) | Priză RJ-45 |
| Conector de ieșire (dispozitiv) | Priză RJ-45 |
| Tensiune nominală DC (linie-pământ) UN | 90V DC |
| Tensiune maximă de lucru (linie-pământ) UC | 110V DC |
| Nivel de protecție 1kV/s (linie-pământ) UP | 600V |
| Curent de descărcare C1 (8/20µS, linie-pământ) Iimp | 2kA pentru fiecare conductor (14kA în total) |
| Tensiune nominală DC (linie-linie) UN | 3,3V DC |
| Tensiune maximă de lucru (linie-linie) UC | 3,5V DC |
| Nivel de protecție 1kV/s (linie-linie) UP C3 | 20V |
| Curent de descărcare (8/20µS, linie-linie) Iimp | 100A |
| Linii protejate | 1-2, 3-6 |
| Capacitate (linie-linie) @1MHz | 6-15pF |
| Capacitate (linie-pământ) @1MHz | 1-2pF |
| Rezistență în serie | 2,2 / linie |
| Curent nominal IN | 300mA / linie |
| Număr de niveluri de protecție | 2 (GDT, TVS) |
| Dispozitiv de deconectare | Rezistor de descărcare |
| Linie PoE | |
| Tensiune nominală DC (linie-linie) UN | 58V DC |
| Tensiune maximă de lucru (linie-linie) UC | 64V DC |
| Nivel de protecție UP | 93V |
| Curent de descărcare (8/20µS, linie-linie) Iimp | 100A |
| Curent de descărcare (8/20µS, linie-pământ) Iimp | 2kA |
| Perechi protejate | (1+2)-(3+6), (4+5)-(7+8) |
| Standard de funcționare PoE | Conform IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE) |
| Pierderea de putere PoE în circuitele de protecție | IEEE 802.3af, opțiunea A: 0,6W @48VDC IEEE 802.3af, opțiunea B: 0,35W @48VDC IEEE 802.3at, opțiunea A: 1,6W @54VDC IEEE 802.3bt, Tip 3, opțiunea AB: 1,2W @54VDC *) date pentru sarcina maximă planificată |
| Caracteristici comune | |
| Dimensiuni | 65 x 30 x 40 (mm) |
| Utilizare | Internă |
| Metodă de montare | Montare pe șină DIN |
| Grad de protecție | IP54 |
| Temperatura de funcționare | -30C~60C |
Parametri suplimentari
| Categorie: | Accesorii pentru camere industriale |
|---|---|
| Greutate: | 0.5 kg |
| EAN: | 5904041750380 |
