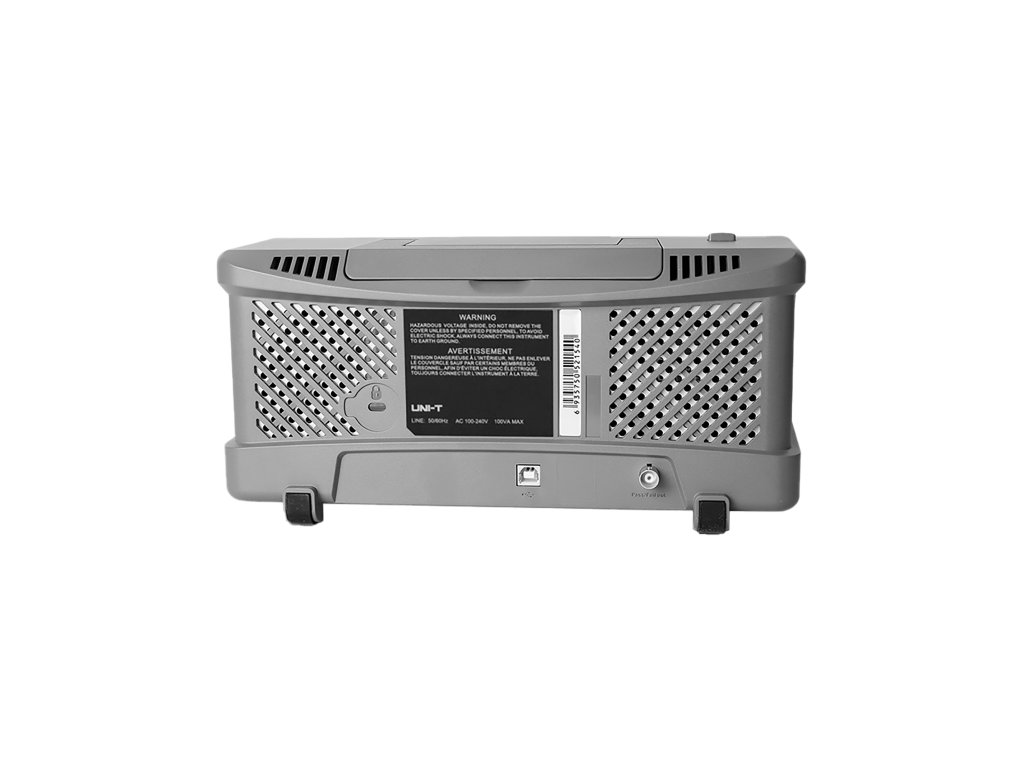

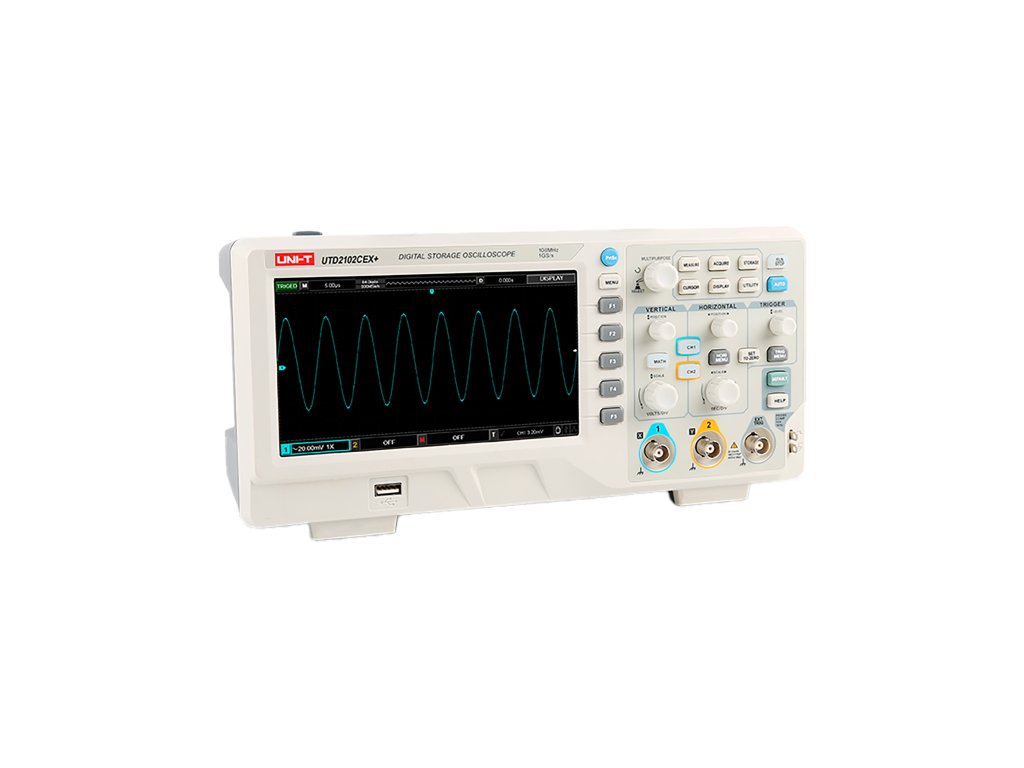

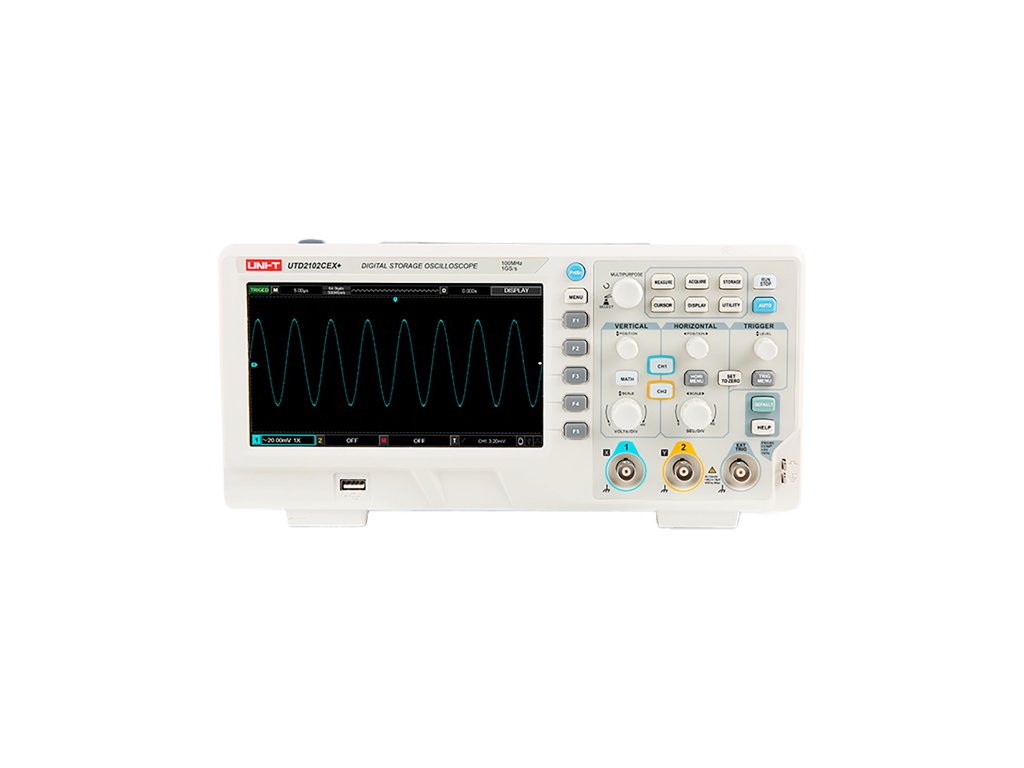

Osciloscop UTD2202CEX+

Descriere detaliată a produsului

• Lățimea analogică a canalului: 200MHz, 100MHz
• Frecvența reală de eșantionare a canalului analogic: 2GSa/s
• Frecvența reală de eșantionare a canalului digital: 1GSa/s (doar pentru MSO)
• Numărul de canale analogice: 2 sau 4
• Adâncimea de stocare a fiecărui canal: 56Mpts
• 16 canale digitale, adâncimea de stocare de 56Mpts (doar pentru MSO)
• Frecvența de captare a formei de undă până la 1,000,000 wfms/s
• Generator de forme de undă funcțional/aleatoriu cu două canale încorporat de 50MHz (doar pentru MSO-S). Suportă încărcarea reală a datelor de pe ecranul osciloscopului pentru o ieșire aleatorie a generatorului de forme de undă.
• Suport pentru testarea și analiza Bode Plot a buclei
• Înregistrare hardware și analiză a formei de undă în timp real până la 120,000 cadre
• Operațiuni cu forme de undă (+, -, ×, ÷, filtrare digitală, operații logice și operații avansate)
• FFT îmbunătățit de 4M puncte, suportă ajustarea frecvenței, diagramă waterfall, setări de detectare și măsurare, etc.
• Măsurare automată a 36 de parametri ai formei de undă
• Suport pentru măsurarea parametrilor la scanare
• Multi-Scopes suportă declanșare independentă multicanal și afișare fluorescentă
• Contor hardware de frecvență independent multicanal de 7 biți
• DVM suportă măsurarea adevăratei valori RMS AC/DC independentă multicanal
• Funcții bogate de declanșare: margine, puls, video, pantă, impulsuri scurte, impulsuri peste amplitudine, întârziere, timeout, durată, setup/hold, a N-a margine și declanșare pe bază de model
• Funcție de declanșare de zonă, care poate fi utilizată pentru captarea semnalelor aleatoare și monitorizarea semnalelor complexe
• Funcție de declanșare și decodare a protocolului (opțională): RS232, I2C, SPI, CAN, CAN-FD, LIN, FlexRay
• Afișaj super fluorescent Ultra Phosphor, până la 256 de nivele de gri
• Ecran tactil capacitiv de 8 inch cu rezoluție 800×480, suportă diverse gesturi: clic, derulare, zoom, ajustare, tragere, etc.
• Interfețe bogate: USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail), AWG, VGA
• Suport pentru comenzi programabile SCPI pentru instrumente
• Suport pentru acces și control prin web
