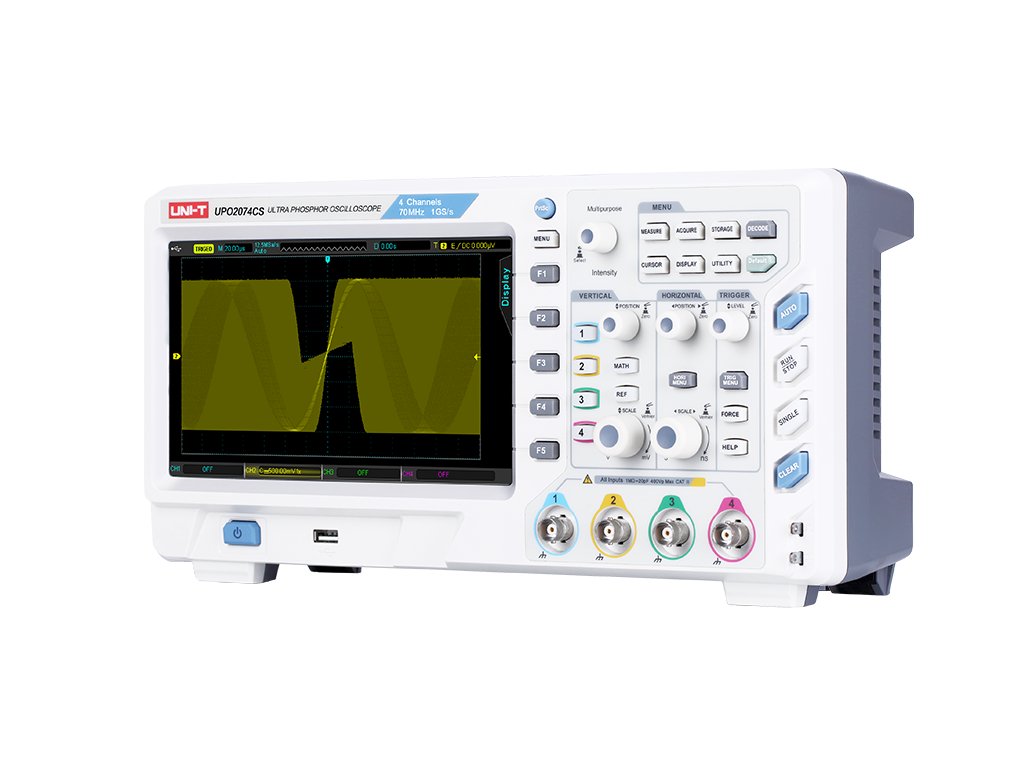

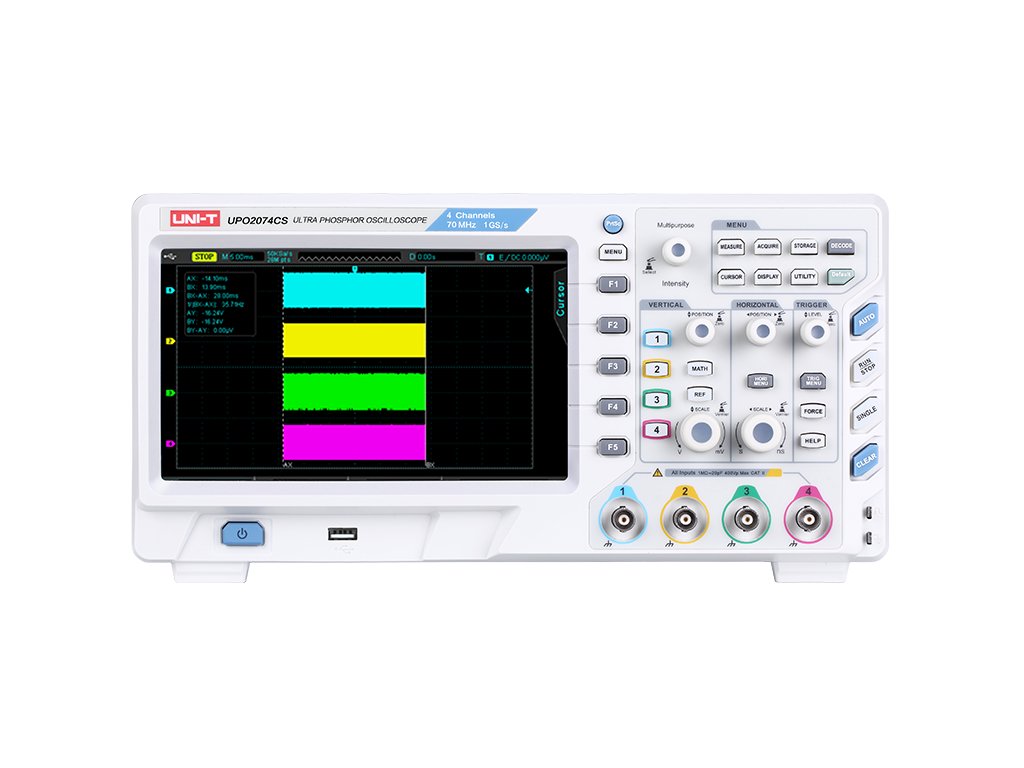

Osciloscop Uni-T UPO2074CS cu afișaj Ultra PHOSPHOR

Descriere detaliată a produsului

Osciloscoapele digitale din seria UPO2000CS sunt bazate pe tehnologia unică Ultra Phosphor. UPO2074CS este un instrument multifuncțional, de înaltă performanță și ușor de utilizat, cu parametri tehnici excelenți. Combinarea ideală a mai multor funcții într-un singur instrument poate ajuta utilizatorii să efectueze rapid teste complexe.

Osciloscopul UNI-T UPO2074CS este un instrument de măsurare universal utilizat pe scară largă, care permite utilizatorilor să afișeze forme de undă, supratensiuni, defecțiuni apărute sub formă de vârfuri etc. Osciloscopul digital convertește semnalul analogic de intrare în formă digitală. Aceste date sunt apoi convertite pentru prezentare și eventuală analiză în sistemele digitale.

Osciloscopul cu patru canale UNI-T UPO2074CS, cu un răspuns de frecvență de 70 MHz, se caracterizează printr-o tensiune de accelerare ridicată a fasciculului de electroni, permițând o calitate bună și claritate a imaginii. Sondele osciloscopului au un timp de răspuns scurt și rezistă la tensiuni înalte.

Seria UPO2000CS este proiectată pentru a satisface cele mai exigente piețe de osciloscoape, incluzând comunicații, semiconductori, calculatoare, aeronautică, apărare, instrumente, industrie sau consumabile.

PARAMETRI PRINCIPALI
Lățimea de bandă analogică: 70 MHz
Numărul de canale: 4
Frecvența de eșantionare: 1 GS/s
Adâncimea memoriei: 28 kpts / 280 kpts / 2,8 Mpts / 28 Mpts (pe canal)
Viteză de captare a formei de undă: 50 000 wfms/s
Baza de timp: 5 ns/div ~ 50 s/div
Impedanța de intrare: 1 MOhm±2% la capacitate de 20 pF±3 pF
Sensibilitatea deflecției verticale: 1 mV/div ~ 20 V/div (1 MOhm)
Înregistrarea formei de undă (1 canal): Max. 65 000 imagini
Moduri de declanșare: Margine, lățime impuls, pantă, video
Operații cu formă de undă: A+B, A-B, AxB, A/B, FFT, operații logice
Măsurare automată a 34 de parametri: Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, CycRMS, Period, Freq, Rise, Fall, Rise Delay, Fall Delay, +Width, -Width, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, +Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase
Numărul de rezultate afișate simultan: 5
Statistici de măsurare: Medie, Max, Min, număr de măsurători
Fereastră de frecvență: 6 biți

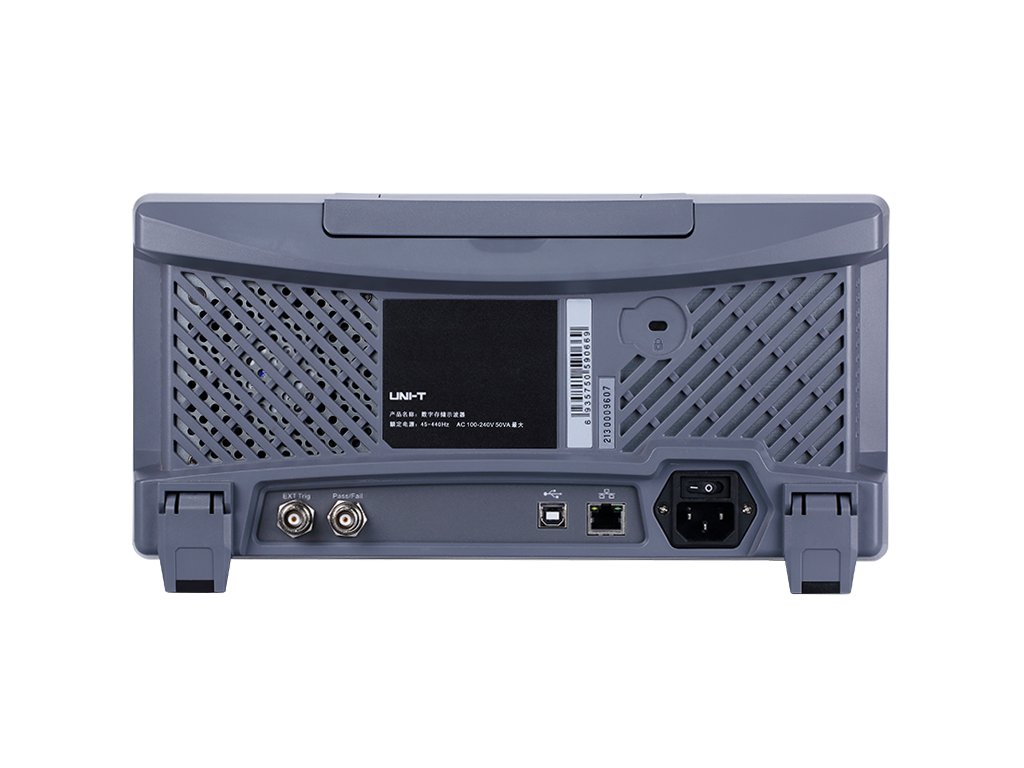

Interfețe: Gazdă USB, Dispozitiv USB, LAN, Ieșire AUX

CARACTERISTICI GENERALE
Alimentare: 100 V~240 V AC rms, 50 Hz/60 Hz
Ecran: 8" TFT LCD, WVGA (800x480 px)
Tip ecran: Ultra Phosphor
Dimensiuni: 336 x 164 x 108 mm
Greutate: 3,5 kg

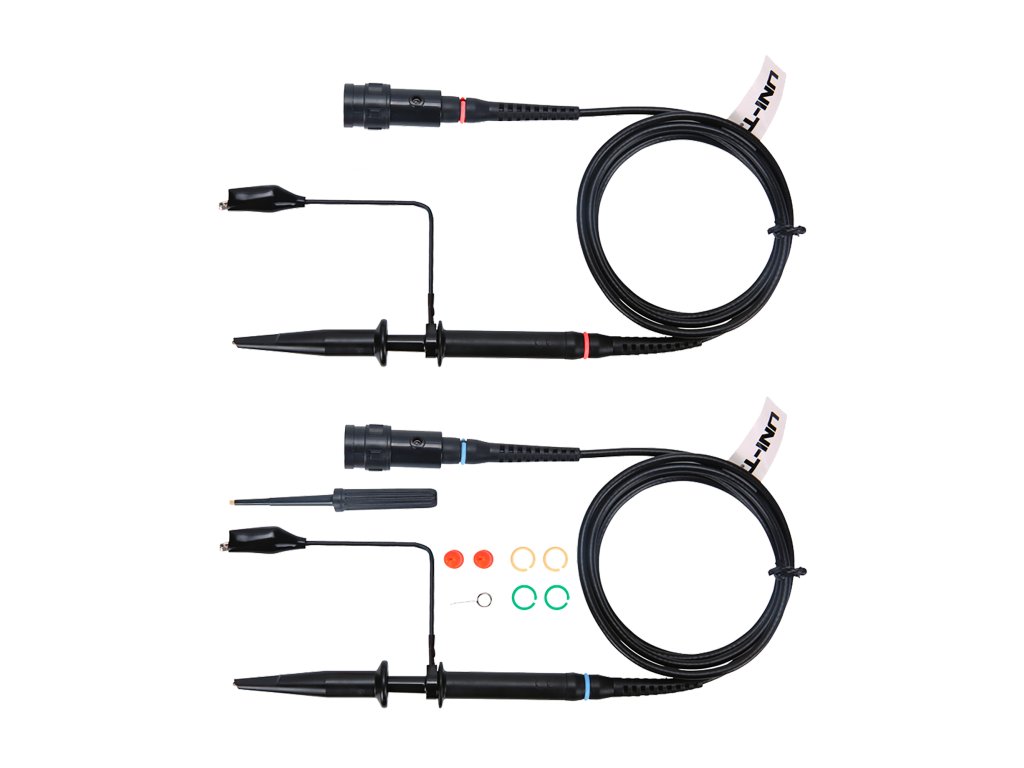

Accesorii: cablu de alimentare, cablu USB, sonde de măsurare
