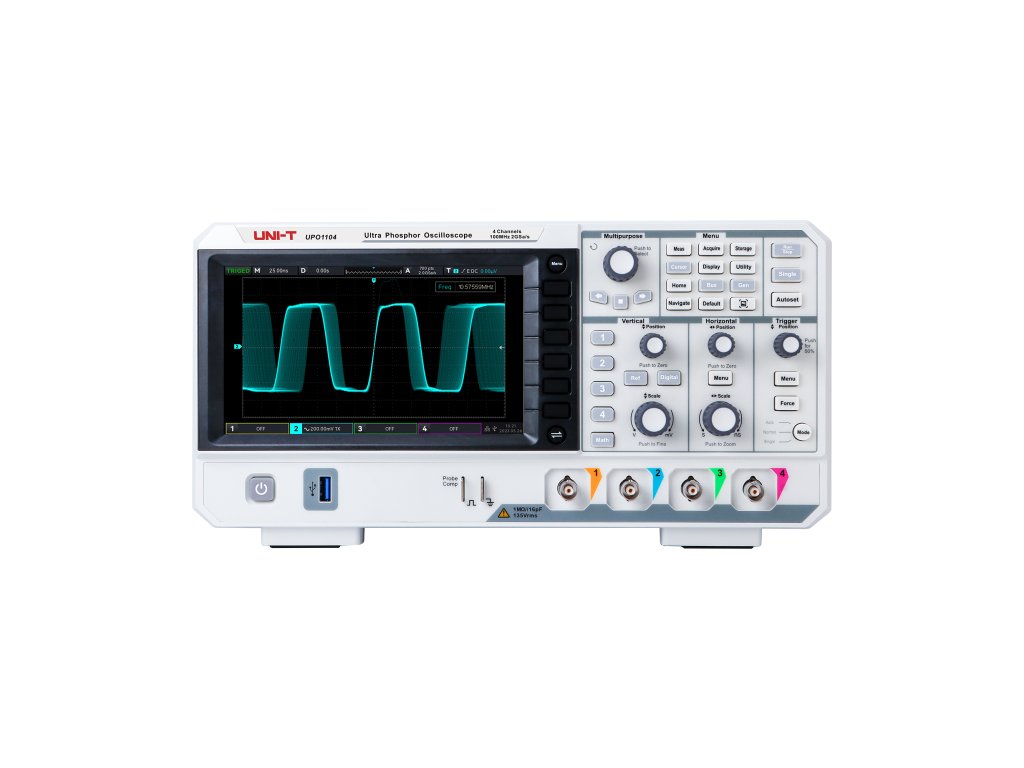

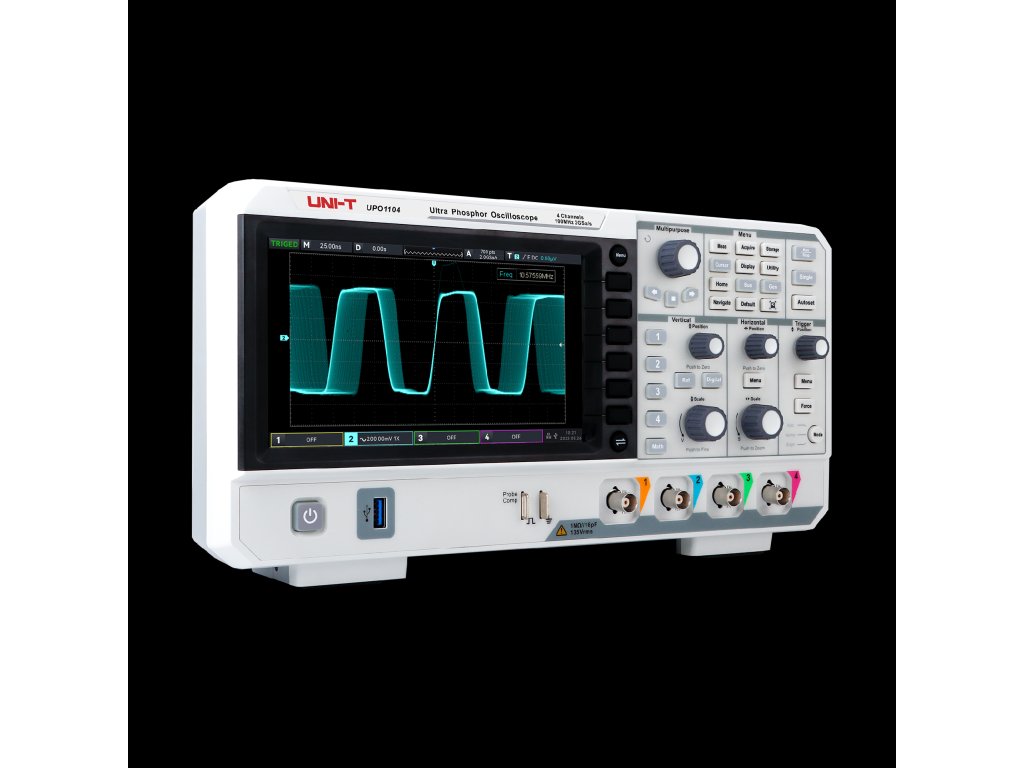

Osciloscop Uni-T UPO1104

Descriere detaliată a produsului

-----------
PRINCIPALII PARAMETRI
-----------
Lățimea de bandă a semnalului analogic: 100 MHz
Timpul de creștere: <=3,5 ns
Număr de canale: 4
Frecvența de eșantionare: 1 GS/s
Adâncimea memoriei: 56 Mpts (1 canal)
Viteza de capturare a formelor de undă: 500 000 wfms/s
Baza de timp: 5 ns/div ~ 50 s/div
Impedanța de intrare: (1MOhm ±2%) II (20 pF ±3 pF)
Sensibilitatea rezoluției verticale: 1 mV/div ~ 20 V/div (1M )
Precizia amplificării semnalului: <=±3%
Înregistrarea formelor de undă: 120 000 cadre
Moduri de declanșare: Edge, pulse width, runt, window, N-edge, delay, timeout, duration, setup/hold, slope, video, code
Opțiuni de decodare a magistralei seriale: RS232/UART, I2C
Operații pe formele de undă: A+B, A-B, AxB, A/B, FFT, operații logice, avansate
Măsurare automată a 27 de parametri: Peak-Peak, Amplitudine, Maxim, Minim, Top, Bottom, Mean, Middle, Cycle Mean, RMS, Cycle RMS, Aria, Aria ciclului, Overshoot, Preshoot, Frecvență, Ciclu, Timp de Creștere, Timp de Cădere, Impuls Pozitiv, Impuls Negativ, Raport Sarcină Pozitivă, Raport Sarcină Negativă, Întârziere A->B (Margine în creștere), Întârziere A->B (Margine în cădere), Întârziere B->A (Margine în creștere), Întârziere B->A (Margine în cădere).
Tipuri de afișare a rezultatelor: 5 rezultate simultan
Statistici de măsurare: Medie, Max, Min, abatere standard, numărul măsurătorii
Fereastra de frecvență: 6 biți

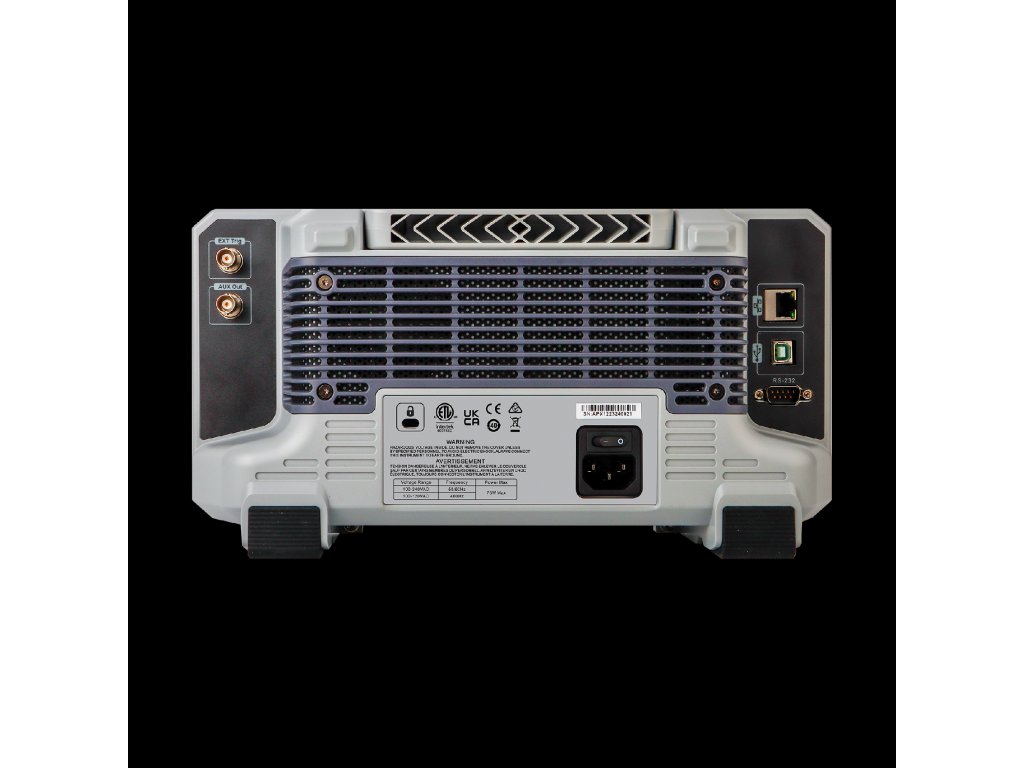

Interfețe: USB-Host, USB-Device, LAN, EXT Trig, AUX (Trig Out, Pass/Fail, DVM)

-----------
CARACTERISTICI GENERALE
-----------
Alimentare: 100V~240VAC, 50Hz/60Hz
Afișaj: 7” TFT LCD, WVGA (800×480 px)
Greutate: 2,45 kg
Dimensiuni: 336 x 170 x 110 mm
