LHD-8R-EXT-FPS - Protecție împotriva supratensiunii pe 8 canale pentru trasee video cu transformator BNC-UTP și distribuție de alimentare - EWIMAR

Descriere detaliată a produsului

Caracteristicile produsului

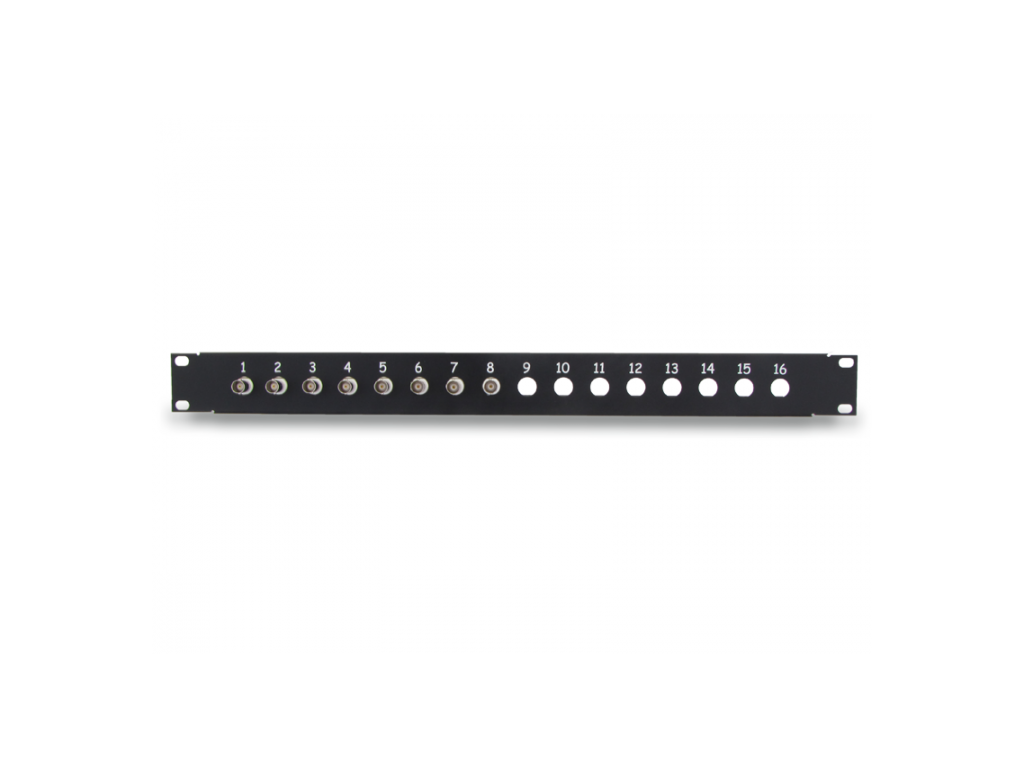

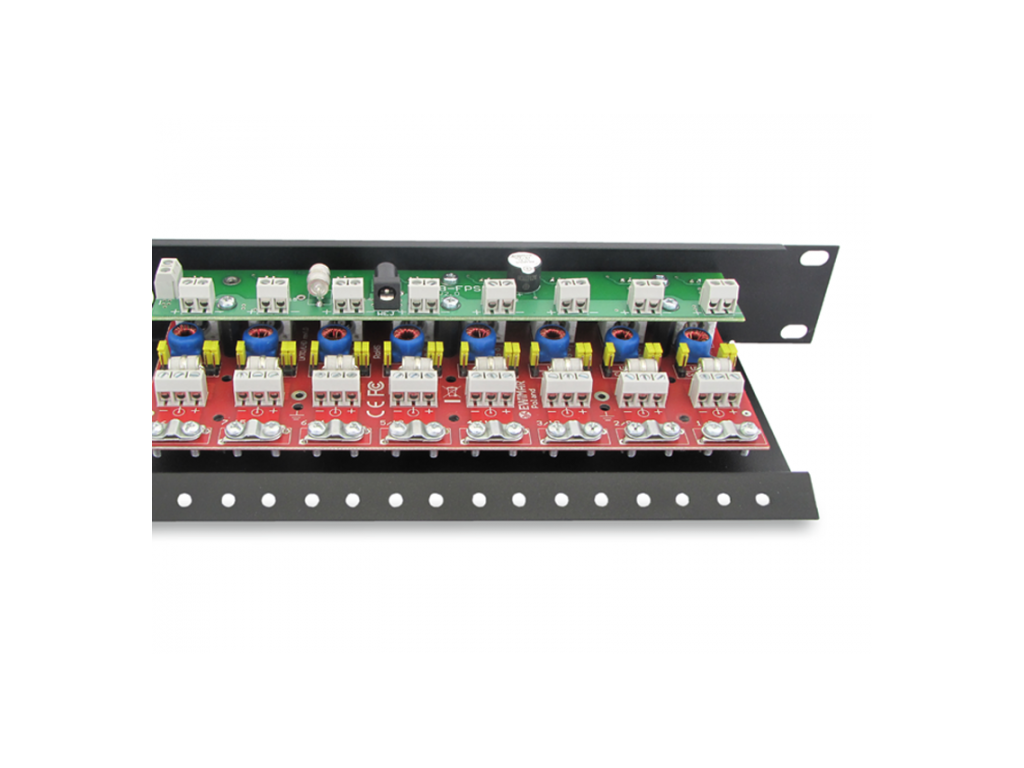

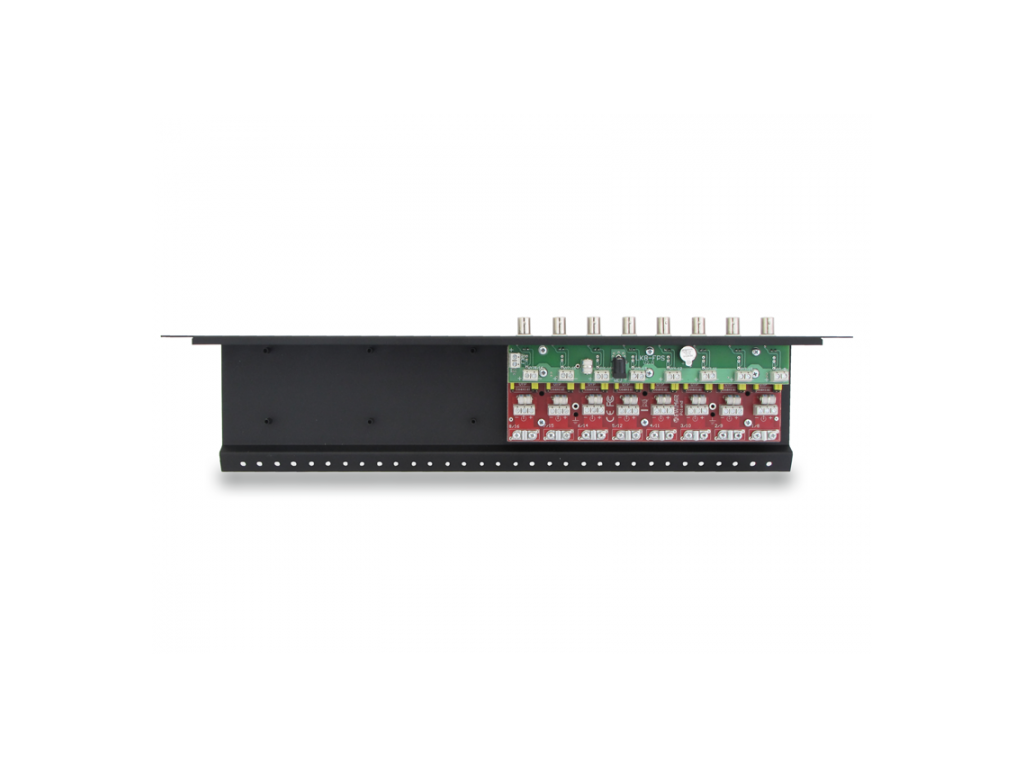

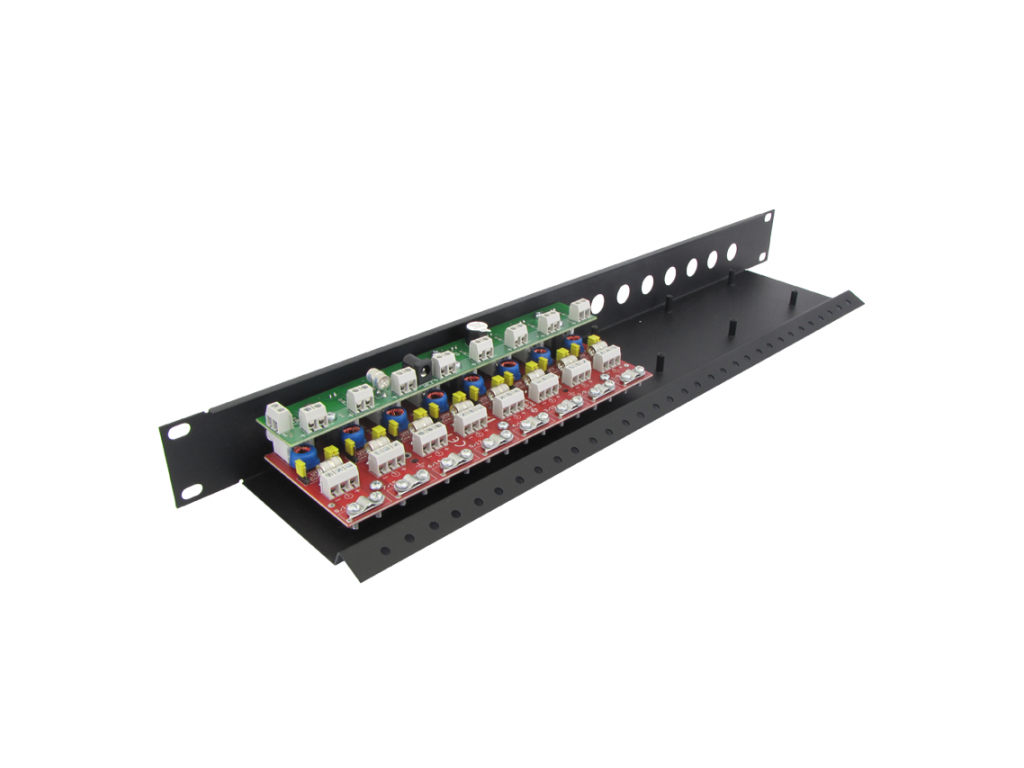

LHD-8R-EXT-FPS - protecție la supratensiune pe 8 canale pentru traseul video cu transformator BNC-UTP și distribuție de alimentare - EWIMAR

• Numărul de canale video: 8

• Carcasa: panou RACK
• Impedanță: 75 Ohm
• Cablul de intrare: coaxial/UTP
• Conector de ieșire (dispozitiv): priză BNC
• Banda de frecvență: 100 MHz
• Atenuare: 0,4dB
• Distribuția de alimentare: 8 canale de alimentare 12V
• Protecție la supratensiune 3:
  • Disipator de erupție
  • Protecție cu gaz
  • Transil
  • Siguranță MOSFET
• Protecție linie-pământ Protecție cu gaz: 90V, 2x10kA @ 8/20uS
• Protecție linie-linie Pod de protecție: 6V, 15A @ 8/20uS
• Nivel maxim de supratensiune 4kV
• Capacitatea circuitului de protecție: nu mai mult de 4pF
• Temperatura de lucru: -40 C ~ 60 C

Descrierea produsului

LHD-8R-EXT-FPS este un panou de protecție pe 8 canale extins cu distribuție de alimentare FPS. Panoul combină funcțiile de protecție, distribuție a alimentării, aranjare și stabilizare a conexiunii în sistemele CCTV cu rezoluție înaltă. Panoul a fost proiectat pentru dispozitive care funcționează în standardul AHD, HD-CVI, HD-TVI și Turbo HD.

Protecția este universală pentru cabluri coaxiale și UTP. În funcție de necesitate, fiecare canal poate fi destinat pentru cablu UTP cu perechi răsucite sau pentru cablu coaxial. Configurarea dispozitivului se realizează prin setarea corectă a punților în poziția "Coaxial" sau "UTP". Este o soluție excelentă pentru instalații în care se utilizează diferite tipuri de cabluri în cantități variate.

Distribuitorul de alimentare încorporat al camerelor FPS - poate alimenta independent până la 16 camere, modulul este echipat cu protecție împotriva scurtcircuitului sau supratensiunii. Modulul dispune de un indicator luminos de tensiune și un indicator sonor de scurtcircuit. Un avantaj major al panoului de patch este capacitatea foarte scăzută a circuitului (2~4pF), ceea ce face ca protecția să aibă un impact minim asupra transmisiei semnalelor de la 0 ~ 100MHz, ceea ce este foarte important pentru semnalele compuse AHD, HD-CVI și HD-TVI, deoarece nu provoacă atenuări semnificative.

Metoda de instalare pe exemplul LHD-16R-EXT:

Dimensiuni

1U RACK 19'' - 42 x 482 x 115mm
