LHD-4-EXT-FPS DESKTOP - Protecție de supratensiune pe 4 canale pentru traseele video cu transformator BNC-UTP și distribuție a alimentării - EWIMAR

Descriere detaliată a produsului

Caracteristica produsului

LHD-4-EXT-FPS DESKTOP - protecție împotriva supratensiunii pe 4 canale pentru traseul video cu transformator BNC-UTP și distribuție a alimentării - EWIMAR

• Numărul de canale video: 4

• Carcasa: panou metalic liber stând

• Impedanță: 75 Ohm
• Cablu de intrare: coaxial/UTP
• Conector de ieșire (Dispozitiv): priză BNC
• Banda de frecvență: 100 MHz
• Atenuare: 0,3dB
• Distribuție a alimentării: 4 canale de alimentare 12V
• Protecție împotriva supratensiunii:
  • Decuplare
  • Protecție pe gaz
  • Transil

  • Element de siguranță MOSFET
• Protecție linie-pământ Protecție pe gaz: 90V, 2x10kA @ 8/20uS
• Protecție linie-linie Pod de protecție: 6V, 15A @ 8/20uS
• Nivel maxim de supratensiune 4kV
• Capacitatea circuitului de protecție: maxim 4pF
• Temperatura de funcționare: -40 C ~ 60 C

Descrierea produsului

LHD-4-EXT-FPS DESKTOP este un panou de protecție pe 4 canale, extins cu distribuție a alimentării FPS. Panoul combină funcții de protecție, distribuție a alimentării, aranjare și stabilizare a conectivității în sistemele CCTV de înaltă definiție. Panoul a fost proiectat pentru dispozitive care funcționează în standardele AHD, HD-CVI, HD-TVI și Turbo HD.

Protecția este universală pentru cabluri coaxiale și UTP. În funcție de necesitate, fiecare canal poate fi destinat pentru cablu UTP sau coaxial. Configurarea dispozitivului se realizează prin comutarea corespunzătoare a jumperelor în poziția "Coaxial" sau "UTP". Este o soluție excelentă pentru instalații în care sunt utilizate diferite tipuri de cabluri în diverse cantități.

Distribuitor integrat de alimentare pentru camere FPS - poate alimenta independent până la 16 camere, modul este echipat cu protecție împotriva scurtcircuitului sau supratensiunii. Modul este echipat cu un indicator luminos al tensiunii și un indicator acustic pentru scurtcircuit. O mare avantaj al panoului de patch este capacitatea foarte scăzută a circuitului (2~4pF), ceea ce face ca protecția să aibă un impact minim asupra transmiterii semnalelor de 0 ~ 100MHz, ceea ce este foarte important pentru semnalele complexe AHD, HD-CVI și HD-TVI, deoarece nu provoacă atenuări mari.

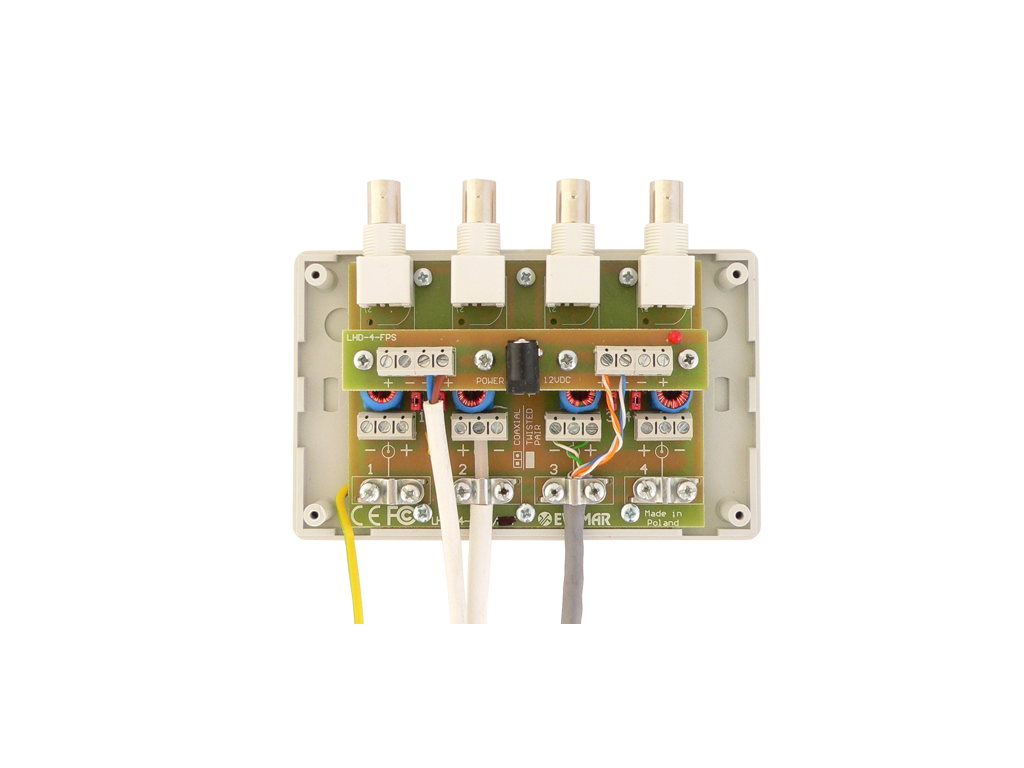

Mod de instalare pe exemplul LHD-16R-EXT:
