Descriere detaliată a produsului

Caracteristica produsului

LHD-16R-EXT-FPS - dispozitiv de protecție împotriva supratensiunii pe 16 canale pentru traseu video cu transformator BNC-UTP și distribuție de alimentare - EWIMAR

• Numărul de canale video: 16

• Carcasă: panou RACK
• Impedanță: 75 Ohm
• Cablul de intrare: coaxial/UTP
• Conector de ieșire (Dispozitiv): priză BNC
• Distribuție alimentare: 16 canale
• Banda de frecvență: 100 MHz
• Attenuare: 0,2dB
• Distribuție de alimentare: 16 canale de alimentare 12V
• Protecție la supratensiune 3:
  • Fusibil de protecție
  • Protecție gaz
  • Transil
  • Fusibil MOSFET
• Protecția linie-pământ Protecție gaz: 90V, 2x10kA @ 8/20uS
• Protecția linie-linie Pod de protecție: 6V, 15A @ 8/20uS
• Nivel maxim de supratensiune 4kV
• Capacitatea circuitului de protecție: nu mai mult de 4pF
• Temperatura de funcționare: -40 C ~ 60 C

Descrierea produsului

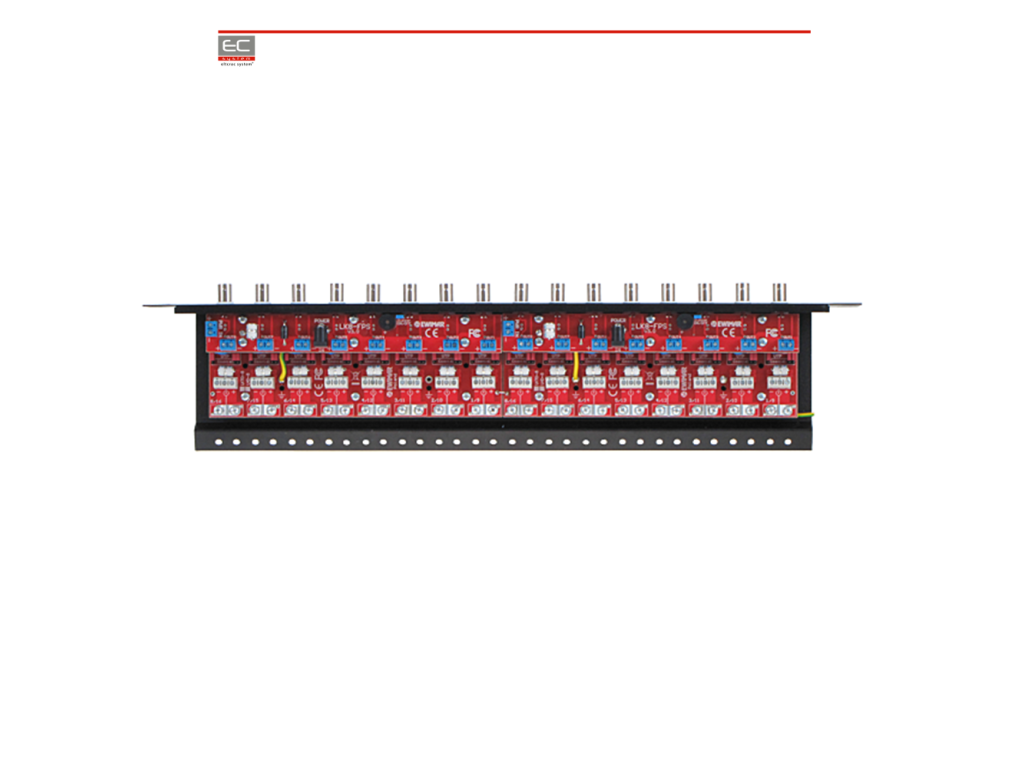

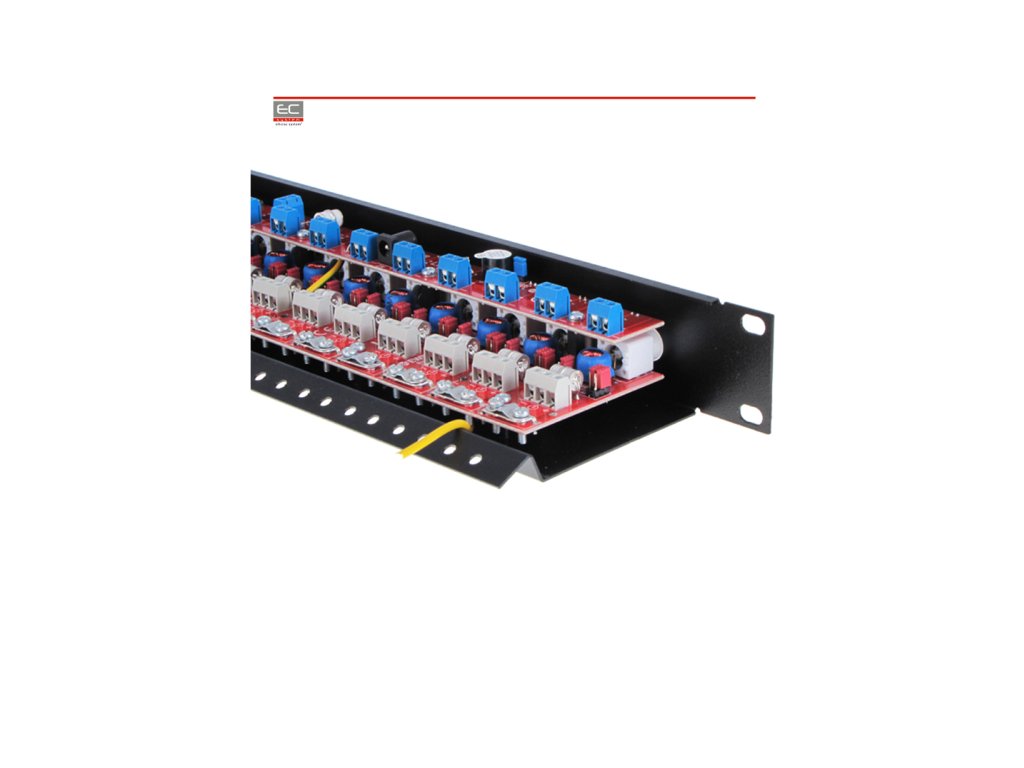

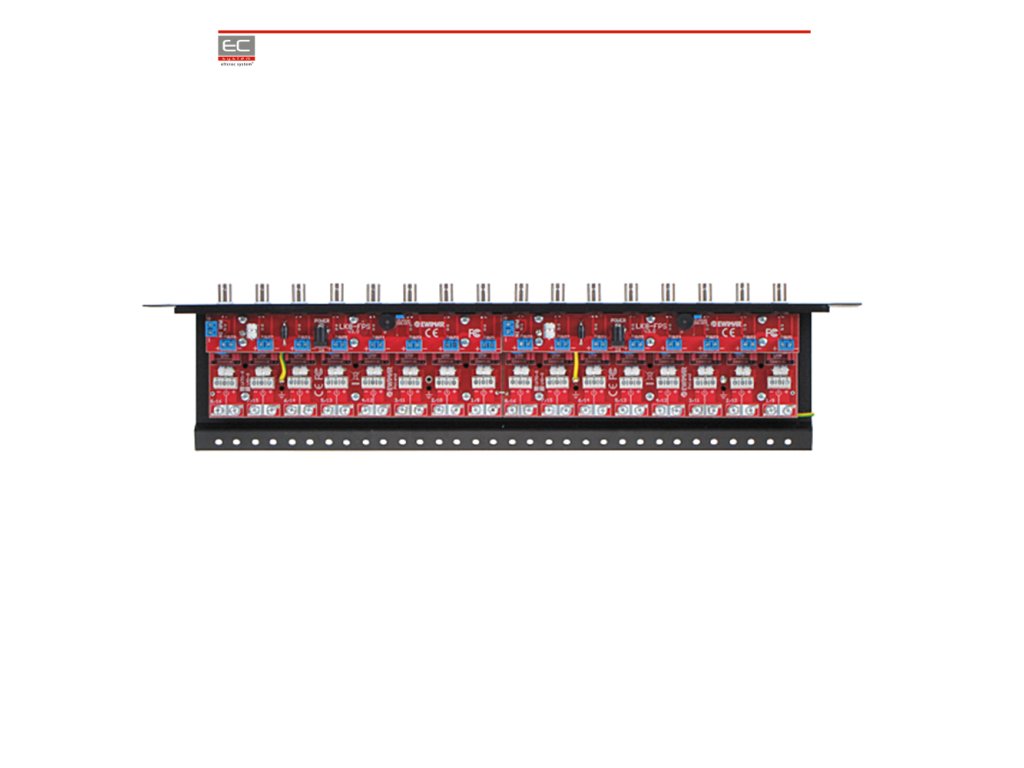

LHD-16R-EXT-FPS este conceput pentru 16 canale ca panou de conexiune pentru montare în rack 19''. Dispozitivul a fost de asemenea extins cu funcții de distribuție a alimentării FPS. Panoul combină funcțiile de protecție, distribuție a alimentării, organizare și stabilizare a conexiunii în sistemele CCTV de înaltă rezoluție. Panoul a fost conceput pentru dispozitive care funcționează în standardele AHD, HD-CVI, HD-TVI și Turbo HD.

Protecția este universală pentru cabluri coaxiale și UTP. În funcție de necesitate, fiecare canal poate fi destinat pentru cablu UTP cu fibră torsadată sau pentru cablu coaxial. Configurarea dispozitivului se realizează prin repoziționarea corespunzătoare a jumperilor în poziția "Coaxial" sau "UTP". Este o soluție excelentă pentru instalații unde sunt folosite diferite tipuri de cabluri în cantități variate.

Distribuitorul de alimentare integrat pentru camere FPS - poate alimenta independent până la 16 camere, modulul este echipat cu protecție împotriva scurtcircuitului sau supratensiunii. Modulul este dotat cu un indicator luminos de tensiune și un indicator acustic de scurtcircuit. Un mare avantaj al panoului de patch este capacitatea foarte mică a circuitului (2~4pF), ceea ce face ca protecția să aibă un impact minim asupra transmisiei semnalelor de la 0 ~ 100MHz, ceea ce este foarte important pentru semnalele compuse AHD, HD-CVI și HD-TVI, deoarece nu cauzează atenuări mari.

Dimensiuni

1U RACK 19'' - 42 x 482 x 115mm
