BCS-L-DIP48VSR4-Ai1 - Cameră dome IP 8Mpx, 2.7-13.5mm, IK10, Ai - BCS Line

Descriere detaliată a produsului

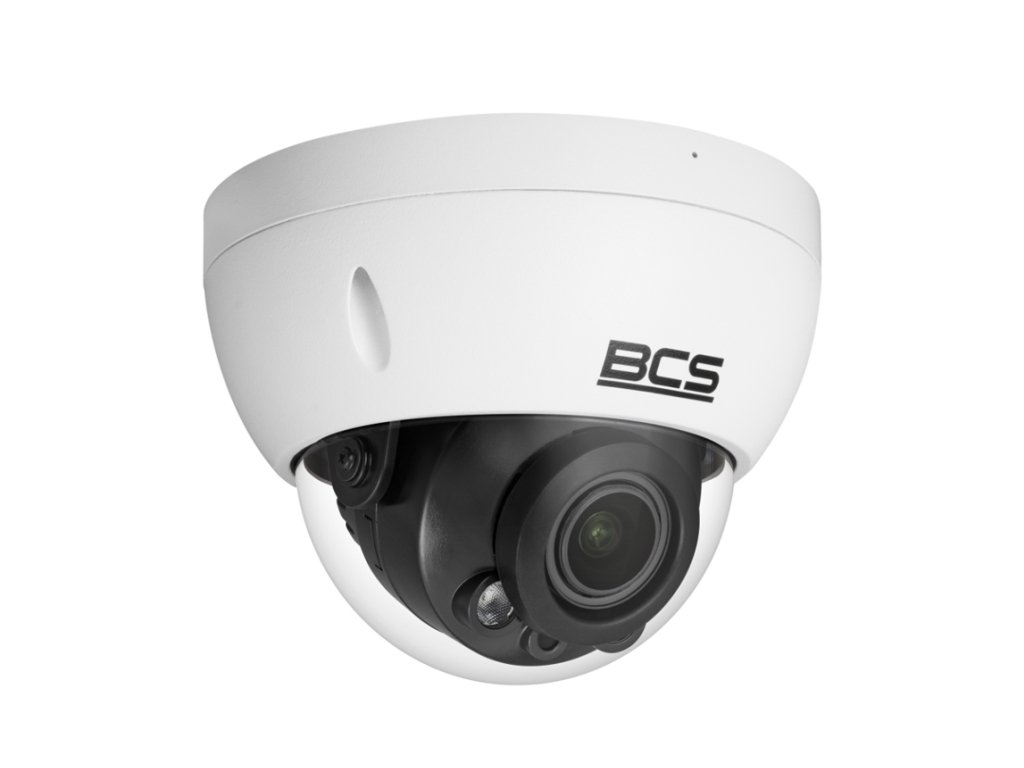

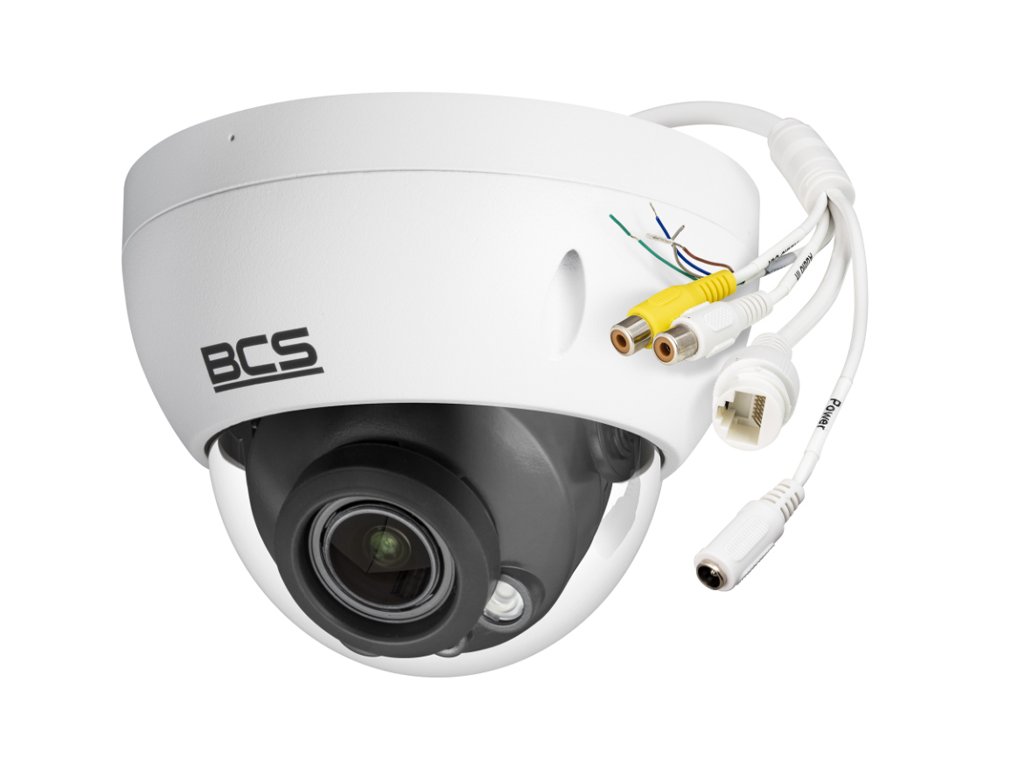

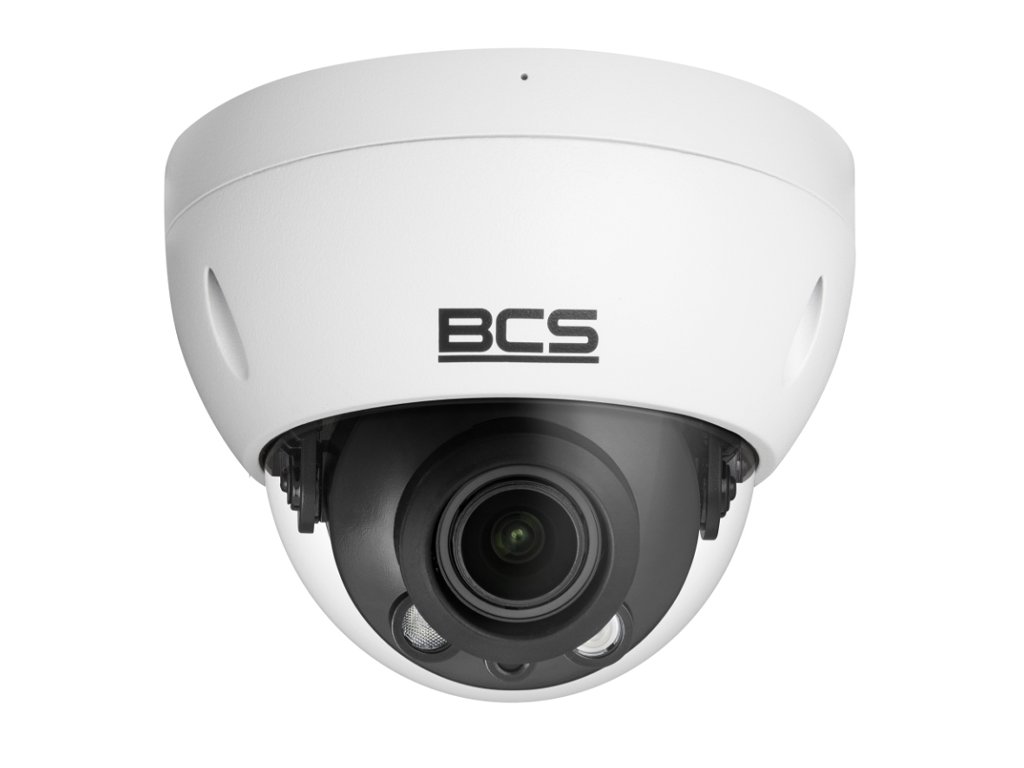

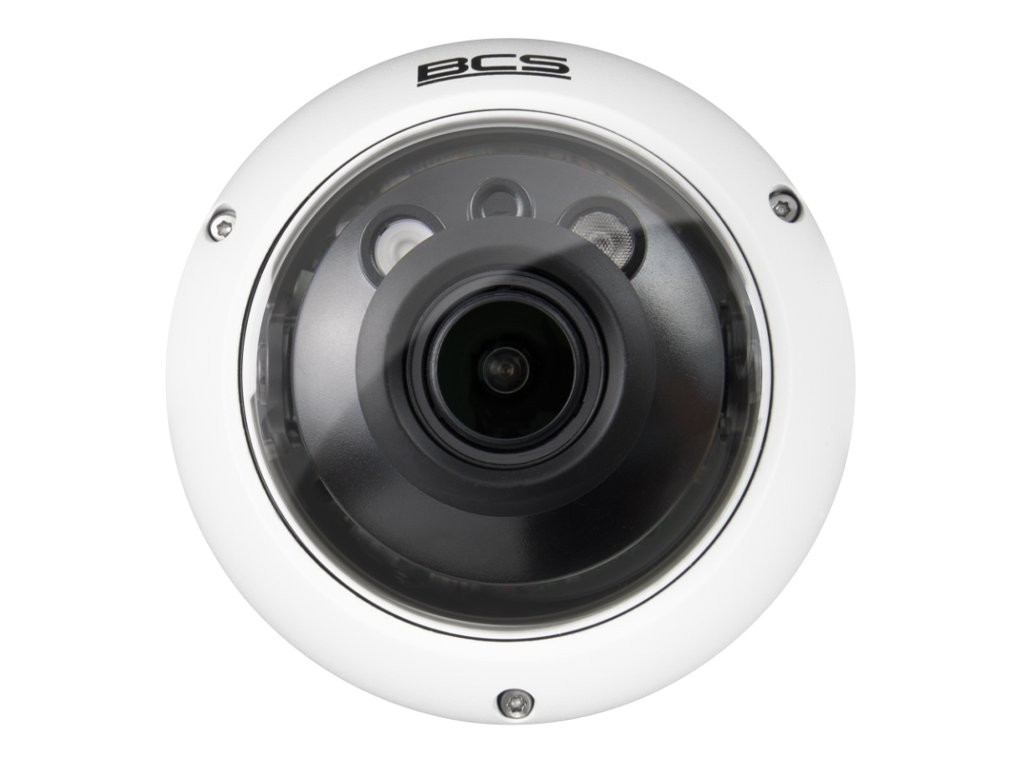

Camera de tip dome IP BCS-L-DIP48VSR4-Ai1 - BCS

Model BCS-L-DIP48VSR4-Ai1 este o cameră care funcționează în sistemul IP cu un obiectiv variabil 2.7-13.5mm. Camera are un senzor 1/2.7” CMOS, care operează la o rezoluție 3840×2160(8Mpx). Compresia datelor dispozitivului funcționează conform standardului H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funcția WDR 120dB care îmbunătățește dinamica camerei extrage mai multe detalii dintr-un plan de observație contrastant.

Dispozitivul dispune, de asemenea, de un emițător IR cu o rază de acțiune de până la 40m. Carcasa camerei a fost creată conform standardului IP67 și IK10 ceea ce îi asigură protecție totală împotriva pătrunderii prafului și împotriva pătrunderii apei, precum și o protecție împotriva deteriorărilor mecanice. Camera este alimentată cu un voltaj de 12V DC sau prin PoE (802.3af).

Parametrii tehnici:

• Senzor 1/2.7" CMOS
• Rezoluție: 3840×2160(8Mpx)
• Compresie video: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Obiectiv variabil: 2.7-13.5mm

• Iluminator IR: Da, rază de până la 40m
• Funcții video: AGC, AES, AWB, BLC, HLC, 3D DNR
• Funcție de dinamică extinsă: Da, WDR 120dB
• Funcții inteligente Ai selectate: Infiltrare în zonă, depășirea liniei, clasificarea obiectului om/vehicul
• SMD: Da, SMD Plus
• Microfon încorporat: Da
• Intrare/ieșire audio: 1/1
• Intrare/ieșire alarmă: 1/1
• Suport: Web Service, CMS BCS Manager (Windows/Linux/MAC), Aplicație mobilă(iOS, android)
• Slot microSD: Da, card de până la 256GB
• Clasă de etanșare: IP67
• Clasă de rezistență mecanică: IK10
• Temperatura de funcționare: -30°C până la +60°C
• Alimentare: 12V DC sau PoE(802.3af)
• Greutate: 0.5 kg
• Dimensiuni: Ø122×93.4mm

Unghi de înregistrare reglabil

Obiectiv variabil 2.7-13.5mm

Senzorul CMOS utilizat în camera BCS, cu dimensiunea 1/2.7" și obiectivul cu focala variabilă 2.7-13.5mm permit obținerea unui unghi de observație reglat de la aproximativ 113° la aproximativ 31° pe orizontală. Această construcție a opticii camerei face ca modelul prezentat să fie ideal pentru realizarea unei viziuni generale a tuturor evenimentelor din cadrul scenei observate. În același timp, datorită rezoluției înalte a matricei - 3840 x 2160p - dispozitivul asigură o reproducere foarte bună a detaliilor și o posibilitate de analiză detaliată a conținutului înregistrărilor prin zoom digital de 16 ori.

Fig. 3 Compararea unghiurilor de înregistrare pentru diferite obiective (cu senzor de 1/2.8")

Alimentare prin PoE

Transmisie de date și alimentare printr-un singur cablu

Camera industrială BCS-L-DIP48VSR4-Ai1, la fel ca cele mai multe camere IP moderne, utilizează patru metode de alimentare - clasic prin priză de 12V DC și direct prin cablu UTP folosind tehnologia Power over Ethernet (PoE). Alimentarea prin PoE poate fi realizată direct prin switch sau injector PoE.

Avantajele utilizării standardului PoE includ:

• timp redus și cost redus pentru instalare datorită structurii simplificate a cablării.
• lipsa necesității de a instala surse de alimentare suplimentare
• posibilitatea de alimentare a camerelor la distanțe de până la până la 250m (modus EXTEND)

Fig. 4 Principiul de funcționare al alimentării PoE

Compresie eficientă a datelor

Standard H.265/ HVEC

Noile modele de camere de rețea BCS Line folosesc pentru compresia materialului video un codec eficient HEVC (High Efficiency Video Coding), denumit în industria sistemelor de televiziune industrială H.265. Acest standard a fost creat ca răspuns la necesitatea de a transmite materiale video de înaltă rezoluție (4K) fără a suprasolicita legătura de transmisie. Comparativ cu standardul anterior H.264, noua tehnologie permite economii de bandă de aproape două ori, ceea ce în sistemele de monitorizare CCTV se traduce prin extinderea timpului de arhivare a materialului pe disc, creșterea lățimii de bandă disponibile a legăturii de rețea și prelungirea duratei de viață a suporturilor de date. În plus, diferența de calitate a materialului video în compresia H.265, comparativ cu versiunea H.264, este practic imperceptibilă.

Fig. 5 Diferențele dintre performanța compresiei H.265 și H.254

Important: modul de compresie în camera BCS-L-DIP48VSR4-Ai1 poate fi comutat liber între H.265 și H.264, ceea ce îi permite să funcționeze cu înregistratoare care nu suportă compresia HVEC.

Asistență de la distanță și vizualizare

Conexiune P2P și VMS

Realizarea conexiunii la rețea în cameră este posibilă prin intermediul unui port Ethernet încorporat (self-adaptive). Această conexiune permite configurarea funcționării, modificarea parametrilor imaginii și vizualizarea în direct și redarea înregistrărilor (camere cu slot microSD) din interfața WEB Server, programului dedicat VMS sau aplicației mobile pentru dispozitive cu sistem Android sau iOS. Seria BCS Line folosește următoarele platforme pentru conectarea de la distanță:

• Program VMS; BCS Manager sau Smart PSS - software dedicat pentru gestionarea monitorizării vizuale, care permite modificări avansate ale întregului sistem, redarea sincronizată a înregistrărilor și gestionarea parametrilor de detectare a evenimentelor și analiza inteligentă a imaginii.
• Browser-ul WEB - permite o conectare rapidă utilizând adresa IP a dispozitivului, asigurând accesul la toate funcționalitățile dispozitivului. Pentru sistemele BCS se recomandă utilizarea browser-ului Internet Explorer, care suportă așa-numitul plugin Active-X, necesar pentru obținerea fluxului video de la cameră.
• Aplicația mobilă BCS - o platformă mobilă pentru sistemele Android și iOS, oferind posibilitatea de a vizualiza în direct, de a reda înregistrări și de a primi notificări despre evenimente în cadrul sistemului. Platforma mobilă BCS utilizează o conexiune prin cloud P2P, ceea ce elimină necesitatea de a redirecționa adresele IP pe router.

O caracteristică importantă a camerelor BCS din seria Line este compatibilitatea cu protocolul deschis ONVIF, care permite conectarea camerelor cu înregistratoarele NVR precum și cu programele VMS ale altor producători.
