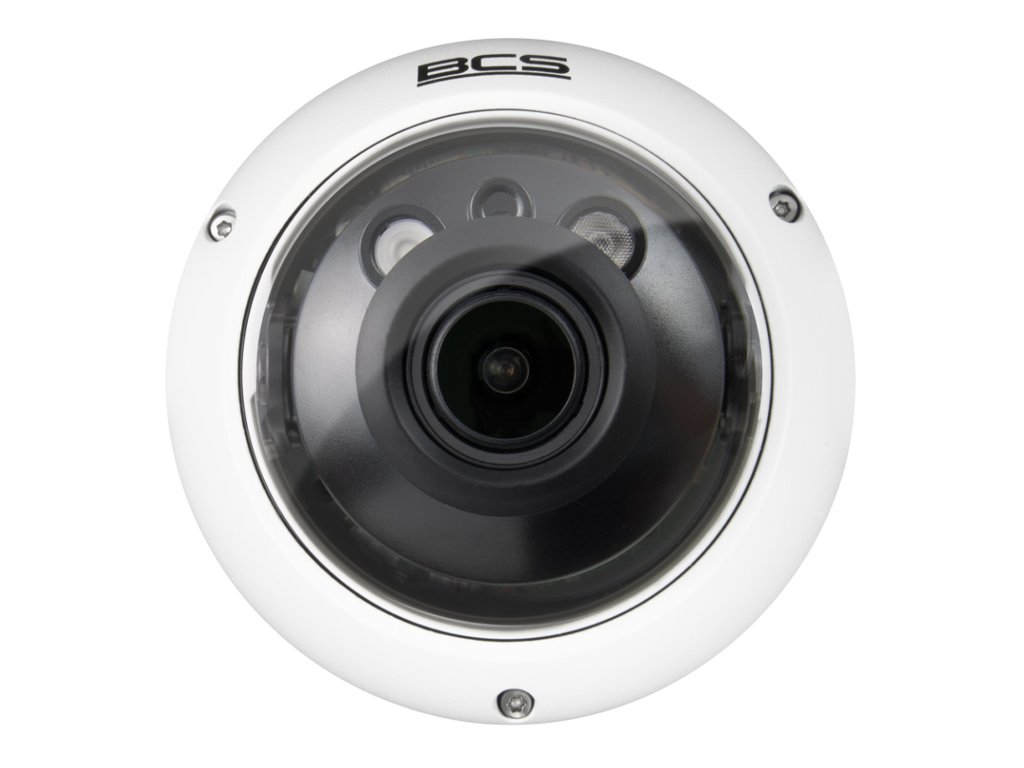

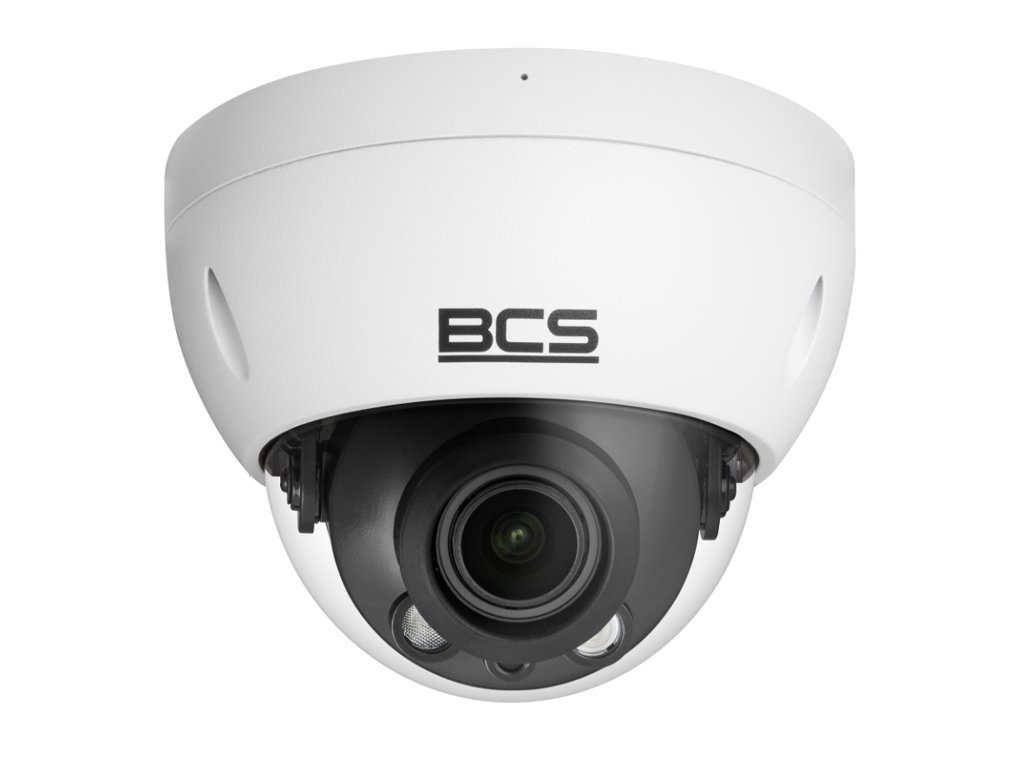

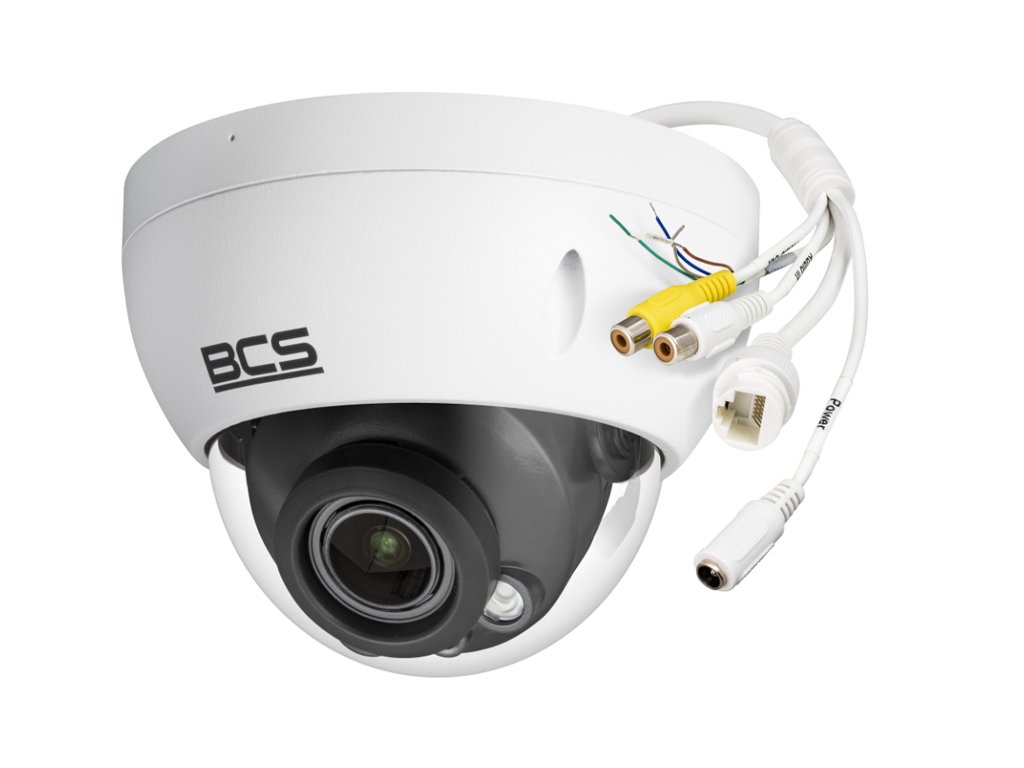

BCS-L-DIP45VSR4-Ai1(2) - Cameră cu dome IP 5MP, 2.7-13.5mm, IK10, Ai - BCS Line

Descriere detaliată a produsului

Cameră de dome IP BCS-L-DIP45VSR4-Ai1(2) - BCS

Model BCS-L-DIP45VSR4-Ai1(2) este o cameră care funcționează în sistemul IP cu un obiectiv cu focală variabilă 2.7-13.5mm. Camera are un senzor 1/2.7” CMOS, care funcționează la o rezoluție 2960×1688(5Mpx). Compresia datelor dispozitivului funcționează în standardul H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funcția WDR 120dB care îmbunătățește dinamica camerei extrage o cantitate mai mare de detalii dintr-un plan observațional contrastant.

Dispozitivul are, de asemenea, un emițător IR cu un interval de acțiune de până la 40m. Carcasa camerei este realizată conform standardului IP67 și IK10 ceea ce îi asigură protecție totală împotriva pătrunderii prafului și protecție împotriva pătrunderii apei, precum și protecție împotriva deteriorărilor mecanice. Camera este alimentată cu tensiune 12V DC sau prin PoE (802.3af).

Specificații tehnice:

• Senzor 1/2.7" CMOS
• Rezoluție: 2960×1688(5Mpx)
• Compresie video: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Obiectiv cu focală variabilă: 2.7-13.5mm

• Iluminator IR: Da, interval de până la 40m
• Funcții video: AGC, AES, AWB, BLC, HLC, 3D DNR
• Funcția de dinamică extinsă: Da, WDR 120dB
• Funcții inteligente Ai selectate: Intrare în zonă, depășirea liniei, clasificarea obiectului om/vehicul
• SMD: Da, SMD+
• Microfon încorporat: Da
• Intrare/Ieșire audio: 1/1
• Intrare/Ieșire alarmă: 1/1
• Suport: Web Service, CMS BCS Manager (Windows/Linux/MAC), Aplicație mobilă(iOS, android)
• Stocare: FTP, SFTP, NAS
• Slot microSD: Da, card de până la 256GB
• Clasă de etanșeitate: IP67
• Clasă de rezistență mecanică: IK10
• Temperatură de funcționare: -30°C până la +60°C
• Alimentare: 12V DC sau PoE(802.3af)
• Dimensiuni: Ø122×93.4mm
• Greutate: 0.5 kg

Unghi de înregistrare reglabile

Obiectiv cu focală variabilă 2.7-13.5mm

Senzorul CMOS utilizat în camera BCS, de dimensiune 1/2.7" inches și obiectivul cu focală variabilă 2.7-13.5mm permit obținerea unui unghi de observație reglabil de la aproximativ 113° la aproximativ 31° pe orizontală. Această construcție optică a camerei face ca modelul prezentat să fie ideal pentru realimentarea întregului eveniment din zona observată. Totodată, datorită rezoluției înalte a senzorului - 2960 x 1688p - dispozitivul asigură o foarte bună reproducție a detaliilor și posibilitatea unei analize detaliate a conținutului înregistrărilor prin zoom digital de 16 ori.

Fig. 3 Compararea unghiurilor de înregistrare pentru diferite obiective (cu senzor 1/2.8")

Alimentare prin PoE

Transmiterea datelor și alimentarea printr-un singur cablu

Camera industrială BCS-L-DIP45VSR4-Ai1(2), la fel ca majoritatea camerelor moderne IP, utilizează patru metode de alimentare - clasic prin priză 12V DC și direct prin cablul UTP folosind tehnologia Power over Ethernet (PoE). Alimentarea prin PoE poate fi realizată direct prin switch sau injector PoE.

Printre beneficiile utilizării standardului PoE se numără:

• timp scurt și cost redus de instalare datorită structurii de cablare simplificate
• fără necesitatea instalării unor surse de alimentare suplimentare
• posibilitatea alimentării camerelor la distanțe de până la 250m (mod EXTEND)

Fig. 4 Principiul de funcționare al alimentării PoE

Compresie de date eficientă

Standard H.265/ HVEC

Noile modele de camere de rețea BCS Line utilizează pentru compresia materialului video un codec eficient HEVC (High Efficiency Video Coding), denumit în domeniul sistemelor de televiziune industrială H.265. Acest standard a fost creat ca răspuns la nevoia de transmisie a materialelor video de înaltă rezoluție (4K) fără a suprasolicita conexiunea de transmisie. Comparativ cu standardul anterior H.264, noua tehnologie permite aproape o economie de bandă de două ori, ceea ce în sistemele de monitorizare CCTV se traduce prin extinderea timpului de arhivare a materialului pe disc, creșterea lățimii de bandă disponibile a conexiunii de rețea și extinderea duratei de viață a suporturilor de date. Mai mult, diferența de calitate a materialului video în compresia H.265, comparativ cu versiunea H.264, este practic neobservabilă.

Fig. 5 Diferențele de eficiență între compresia H.265 și H.264

Important: modul de compresie în camera BCS-L-DIP45VSR4-Ai1(2) poate fi comutat liber între H.265 și H.264, ceea ce îi permite să funcționeze cu înregistratoare care nu suportă compresia HVEC.

Control de la distanță și vizualizare

Conexiune P2P și VMS

Realizarea conexiunii cu rețeaua în cameră este posibilă prin interfața Ethernet încorporată (self-adaptive). Această conexiune permite configurarea funcționării, modificarea parametrilor imaginii și vizualizarea în timp real și redarea înregistrărilor (camere cu slot microSD) din nivelul interfeței WEB Server, a programului dedicat VMS sau a aplicației mobile pentru dispozitive cu sistem de operare Android sau iOS. Seria BCS Line utilizează următoarele platforme pentru conexiuni de la distanță:

• Program VMS; BCS Manager sau Smart PSS - software dedicat pentru gestionarea monitorizării video, care permite modificări avansate ale întregului sistem, redare sincronizată a înregistrărilor și gestionarea parametrilor detectării evenimentelor și analizei inteligente a imaginii.
• Browser web - permite stabilirea rapidă a unui conexiuni utilizând adresa IP a dispozitivului, asigurând accesul la funcționalitatea completă a dispozitivului. Pentru sistemele BCS se recomandă utilizarea browserului Internet Explorer, care suporta pluginul Active-X, necesar pentru a obține fluxul video de la cameră.
• Aplicația mobilă BCS - platformă mobilă pentru sistemele Android și iOS, care oferă posibilitatea de vizualizare în timp real, redare a înregistrărilor și primirea notificărilor despre evenimente în cadrul sistemului. Platforma mobilă BCS utilizează conexiunea P2P prin cloud, eliminând necesitatea redirecționării adreselor IP pe router.

O caracteristică importantă a camerelor BCS din seria Line este compatibilitatea cu protocolul deschis ONVIF, care permite conectarea camerelor la înregistratoare NVR și programe VMS de la alți producători.
