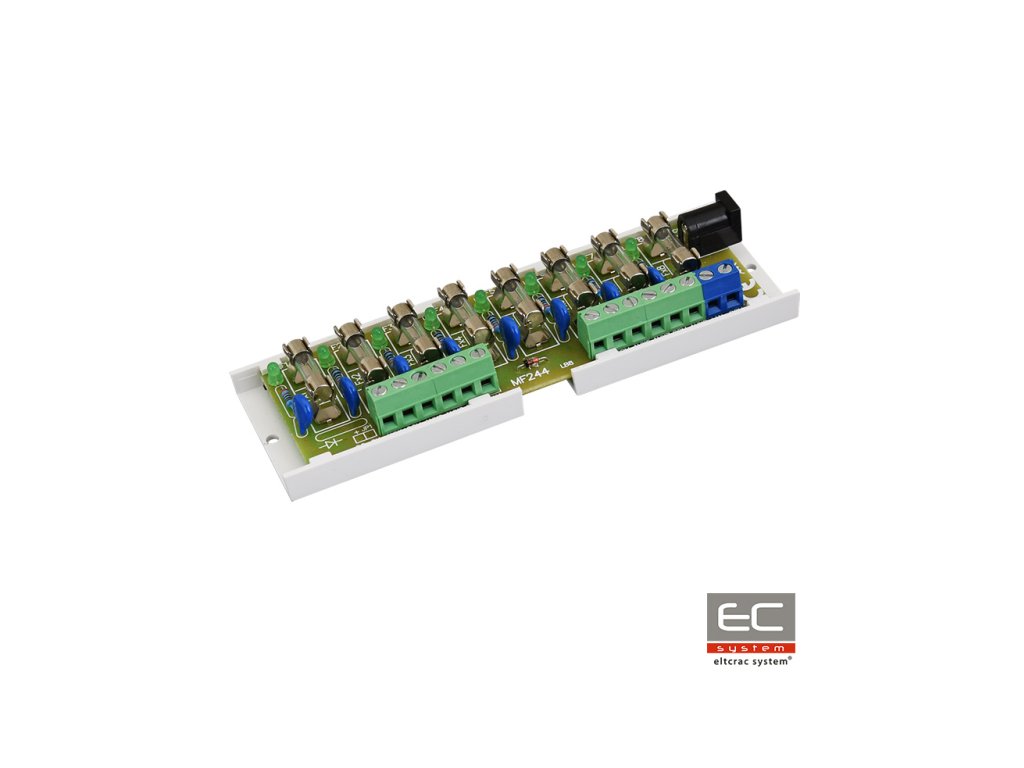

AWZ580 LB8/0.3-1.0A/FTA modul de siguranță - Pulsar

Modul de siguranță destinat pentru distribuția alimentării în sisteme de alarmă cu tensiune joasă care necesită o tensiune în intervalul: 10V÷ 30V DC. Are două intrări de alimentare: borna cu șurub și priza DC 5,5/2,1 și opt ieșiri de alimentare AUX1÷AUX8 protejate independent cu siguranțe de 0,5A. Funcționarea siguranței este semnalizată prin stingerea diodei LED corespunzătoare modulului: L1 pentru AUX1, L2 pentru AUX2 etc. În plus, fiecare ieșire este protejată prin varistor, care protejează sursa de alimentare și receptorii de efectele supratensiunilor din sistemul de alimentare.

Parametrii tehnici:

• Tensiune de alimentare: 10V÷ 30V DC
• Tensiune de ieșire: UAUX = UIN (identică cu tensiunea de alimentare)
• Consum de curent: 9 mA ÷ 60 mA @ UIN = 10V ÷ 30V DC
• Număr de intrări de alimentare: 2, priză DC 5,5/2,1 sau borna cu șurub
• Număr de ieșiri de alimentare: 8 (borne AUX)
• Protecții:
• - împotriva scurtcircuitului SCP - 8 x 0,5A
• - împotriva suprasarcinii OLP - 8 x 0,5A (posibilitate de instalare a siguranțelor de 0,3A, care nu sunt incluse)
• - protecție la supratensiune - varistoare
• Semnalizare optică: Diode LED verzi L1 ÷ L8 - starea ieșirilor AUX1÷AUX8
• Siguranțe F1 ÷ F8: 8 x 0,5A
• Condiții de operare: Clasa II de mediu, -10°C ÷50°C
• Dimensiuni: L=124, W=43, H=20 (+/-2mm)
• Montare: Raft de montare cu bandă adezivă sau șuruburi de montaj x2 (orificii de 3mm)
• Bornes:
• - ieșiri de alimentare - borne cu șurub 0,41÷1,63 (AWG 26-14)
• - intrări de alimentare - priză DC 5,5/2,1 sau borna cu șurub 0,41÷1,63 (AWG 26-14)
• Greutate netă brută: 0,07kg / 0,10kg
• Declarații, garanții: CE, 2 ani de la data fabricării
