AWZ579 - Modul de protecție LB8/1.0A/PTC - Pulsar

Descriere detaliată a produsului

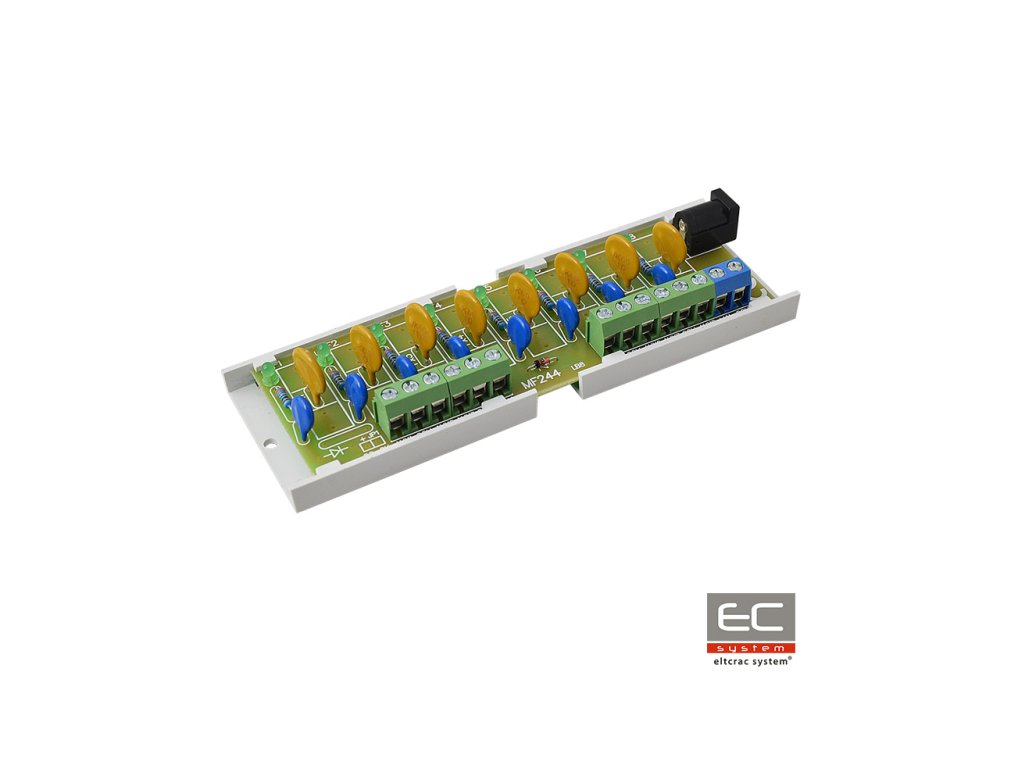

AWZ579 LB8/1.0A/PTC modul de siguranță - Pulsar

Modul de siguranță destinat împărțirii alimentării în sistemele de alarmă cu tensiune joasă care necesită o tensiune în intervalul: 10V÷ 30V DC. Are două intrări de alimentare: conector cu șurub și priză DC 5,5/2,1 și opt ieșiri de alimentare AUX1÷AUX8, protejate independent cu siguranțe din polimer PTC 1A. Efectul siguranței PTC este semnalizat prin stingerea LED-ului corespunzător modulelor: L1 pentru AUX1, L2 pentru AUX2 etc. Fiecare din ieșiri este de asemenea protejat de un varistor, care protejează sursa de alimentare și receptorii împotriva efectelor supratensiunii în sistemul de alimentare.

Specificații tehnice:

• Tensiune de alimentare: 10V÷ 30V DC
• Tensiune de ieșire: UAUX = UIN (corespunzător cu tensiunea de alimentare)
• Consum de curent: 9 mA÷ 60 mA @ UIN = 10V ÷ 30V DC
• Număr de intrări de alimentare: 2 priză DC 5,5/2,1 sau conector cu șurub
• Număr de ieșiri de alimentare: 8 (bornă AUX)
• Protecții:
• - împotriva scurtcircuitului SCP - 8 x 1A PTC
• - împotriva suprasarcinii OLP - 8 x 1A PTC
• - împotriva supratensiunii - varistori
• Semnalizare optic: LED-uri verzi L1 ÷ L8 - starea ieșirilor AUX1÷AUX8
• Siguranțe F1 ÷ F8: 8 x 1A PTC
• Condiții de funcționare: Clasa II de mediu, -10°C ÷50°C
• Dimensiuni: L=124, l=43, H=21 (+/-2mm)
• Montare: Șină de montare cu bandă adezivă sau șuruburi de montaj x2 (orificii 3mm)
• Conectori:
• - ieșiri de alimentare - conectori cu șurub 0,41÷1,63 (AWG 26-14)
• - intrări de alimentare - priză DC 5,5/2,1 sau conector cu șurub 0,41÷1,63 (AWG 26-14)
• Greutate netă/brută: 0,05kg / 0,08kg
• Declarații, garanție: CE, 2 ani de la data fabricației
