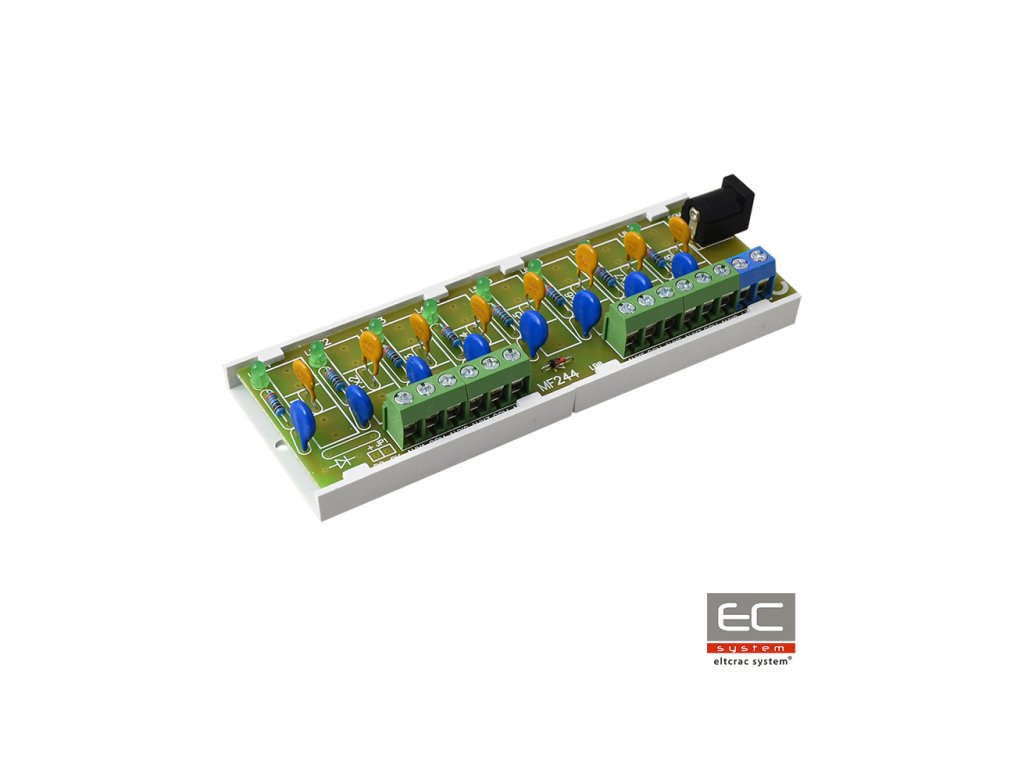

AWZ578 LB8/0.5A/PTC modul de siguranță - Pulsar

Modul de siguranță destinat împărțirii alimentării în sisteme de alarmă cu tensiune joasă care necesită o tensiune în intervalul: 10V ÷ 30V DC. Are două intrări de alimentare: terminal cu șurub și priză DC 5,5/2,1 și opt ieșiri de alimentare AUX1÷AUX8 protejate independent prin siguranțe PTC 0,5A. Activarea siguranței PTC este semnalizată prin oprirea LED-ului corespunzător modulului: L1 pentru AUX1, L2 pentru AUX2 etc. În plus, fiecare ieșire este protejată de varistor, care apără sursa de alimentare și receptorii de efectele supratensiunii în sistemul de alimentare.

Specificatii tehnice:

• Tensiune de alimentare: 10V÷ 30V DC
• Tensiune de ieșire: UAUX = UIN (identică cu tensiunea de alimentare)
• Consumul de curent: 9 mA÷ 60 mA @ UIN = 10V ÷ 30V DC
• Numărul de intrări de alimentare: 2 priză DC 5,5/2,1 sau terminal cu șurub
• Numărul de ieșiri de alimentare: 8 (terminal AUX)
• Protecții:
• - împotriva scurtcircuitului SCP - 8 x 0,5A PTC
• - împotriva suprasarcinilor OLP - 8 x 0,5A PTC
• - protecție la supratensiune - varistoare
• Semnalizare optică: LED-uri verzi L1 ÷ L8 - stare ieșiri AUX1÷AUX8
• Siguranțe F1 ÷ F8: 8 x 0,5A PTC
• Condiții de operare: Clasa II de mediu, -10°C ÷50°C
• Dimensiuni: L=124, W=43, H=21 (+/-2mm)
• Fixare: Șină de montaj cu bandă adezivă sau șuruburi de montaj x2 (orificii 3mm)
• Terminale:
• - ieșiri de alimentare - terminale cu șurub 0,41÷1,63 (AWG 26-14)
• - intrări de alimentare - priză DC 5,5/2,1 sau terminal cu șurub 0,41÷1,63 (AWG 26-14)
• Greutate netă/brută: 0,05kg / 0,07kg
• Declarații, garanție: CE, 2 ani de la data fabricării
